Začínáme se Solid Edge: Sestava šroubováku s plochým dříkem

V dnešním díle se složíme dohromady dřík a rukojeť vymodelované v minulých dílech – modelování plochého dříku a modelování rukojeti. Současně si procvičíme základní příkazy v modulu sestavy.

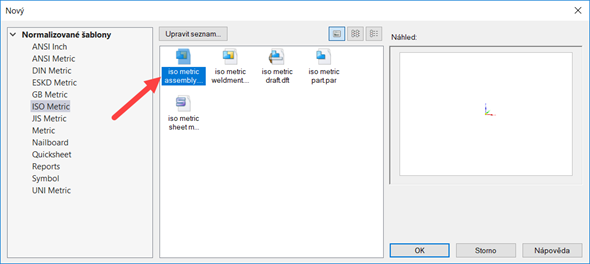

Založte nový dokument iso metric assembly.asm

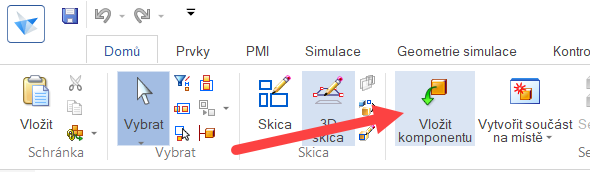

Zvolte ze záložky Domů příkaz Vložit komponentu

Z adresáře vyberte soubor drzadlo_sroubovaku.par a plochy_drik.par vymodelované v předchozích dílech

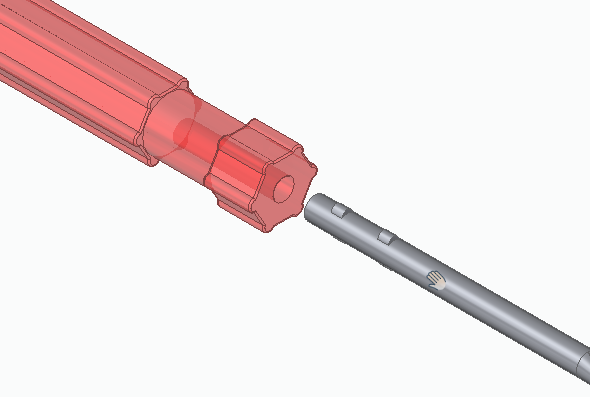

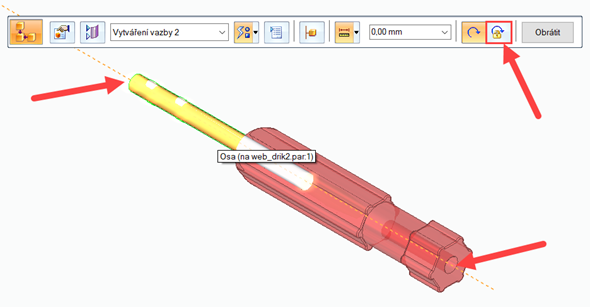

Ze záložky DomůSestavit vyberte příkaz Sestavit a klikněte na osu dříku poté na osu rukojeti a zvolte Uzamknout otočení, potvrďte pravým tlačítkem

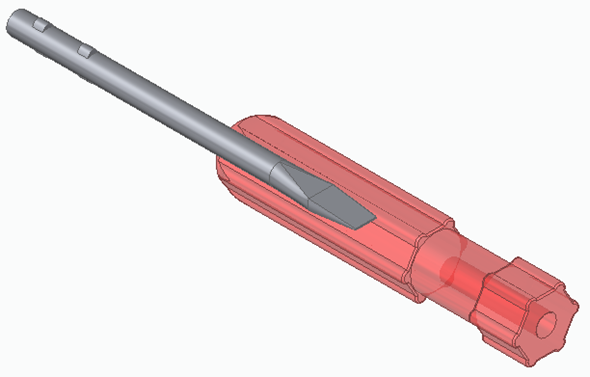

Ze záložky DomůUpravit vyberte příkaz Přetáhnout komponentu a se stisknutím levým tlačítkem na dříku táhněte myší až do úrovně jako na obrázku

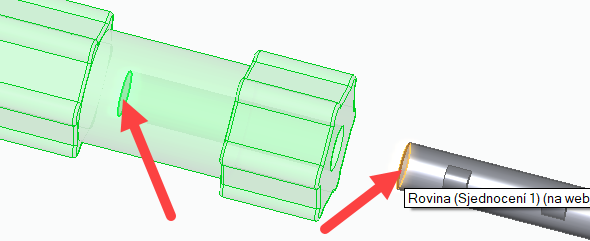

Ze záložky DomůSestavit vyberte vazbu Rychlé uložení a klikněte na plochy naznačené šipkami na obrázku

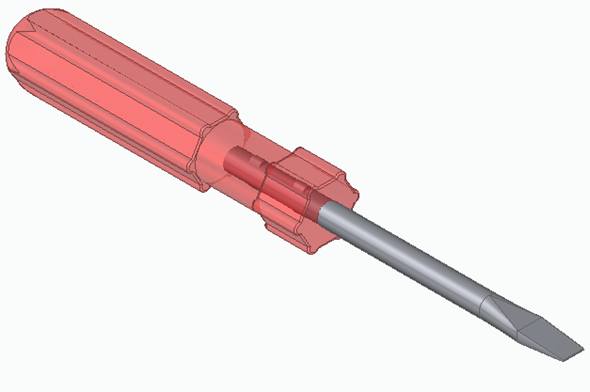

Šroubovák s plochým dříkem je hotový
