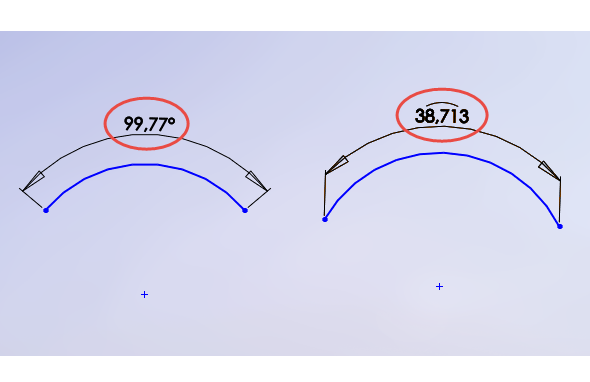

Vazby a kóty jsou nedílnou součástí skici. Jednou z důležitých podmínek je plně určit náčrt. Nevíte-li si však rady s vytvořením kóty úhlu a délky oblouku, poradíme vám, jak na to.
Postup kótování úhlu a délky obloku je v obou případech téměř totožný. Důležité je, abyste dodrželi při tvorbě kóty správný postup při výběru entit.

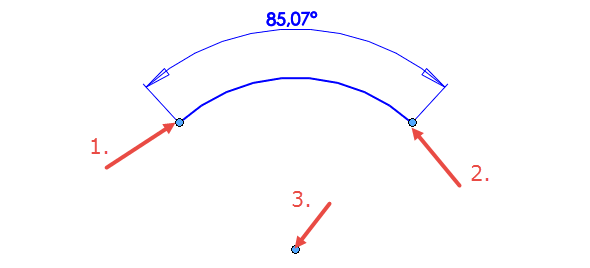

Postup kótování úhlu oblouku
Vyberte příkaz Inteligentní kóta ze záložky Skica. Označte levým tlačítkem oba koncové body oblouku (na pořadí nezáleží) a střed oblouku. Umístěte úhlovou kótu do grafického pole a zadejte její hodnotu.

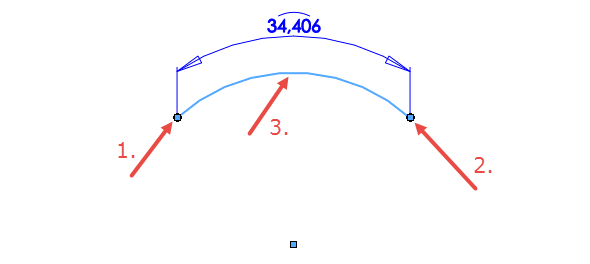

Postup kótování délky oblouku
Vyberte příkaz Inteligentní kóta ze záložky Skica. Označte levým tlačítkem oba koncové body (na pořadí nezáleží) a oblouk. Umístěte délkovou kótu do grafického prostředí a zadejte její hodnotu.
