Inventor: Jak vymodelovat matici

V minulém díle našeho seriálu pro začínající uživatele Autodesk Inventoru jsme vám ukázali, jak vymodelovat šroub se šestihrannou hlavou. Na postup navážeme další normalizovanou součástí – maticí se šestihrannou hlavou.

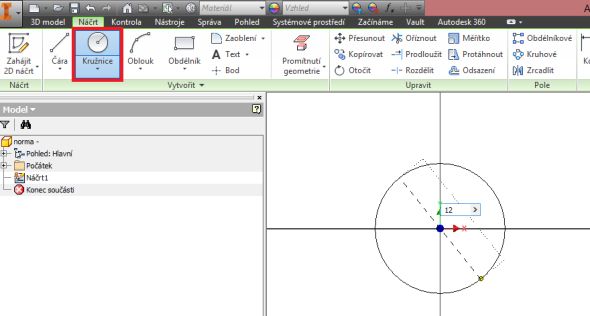

Založte nový díl a pomocí funkce Zahájit 2D náčrt nakreslete kružnici o průměru 12 mm, představující vnitřní průměr matice
Založte nový díl a pomocí funkce Zahájit 2D náčrt nakreslete kružnici o průměru 12 mm představující vnitřní průměr matice

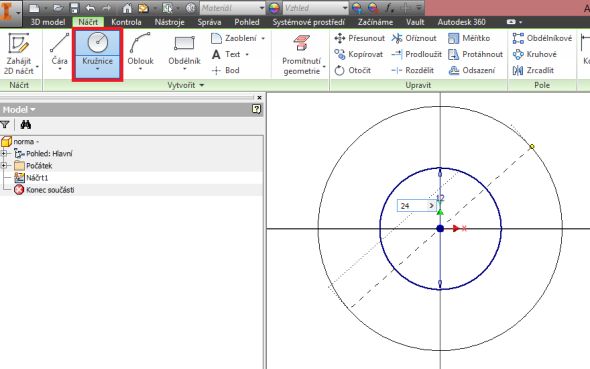

Vytvořte vnější kružnici o průměru 24 mm, která představuje průměr pro tečnu následně vepsaného polygonu
Vytvořte vnější kružnici o průměru 24 mm, která znázorňuje průměr pro tečnu následně vepsaného polygonu

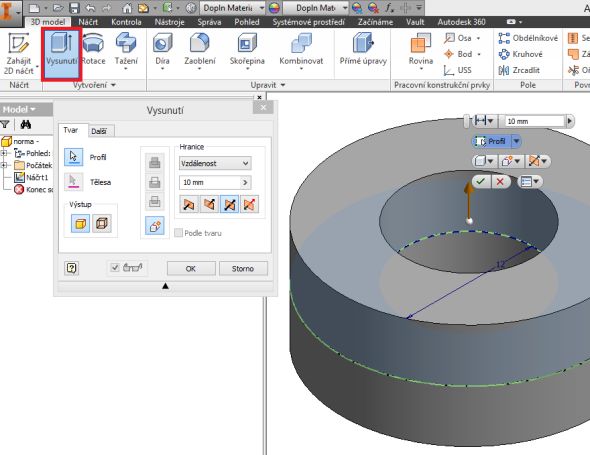

Mezikruží vysuňte symetricky do vzdálenosti 10 mm pomocí funkce Vysunutí
Mezikruží vysuňte symetricky do vzdálenosti 10 mm pomocí funkce Vysunutí

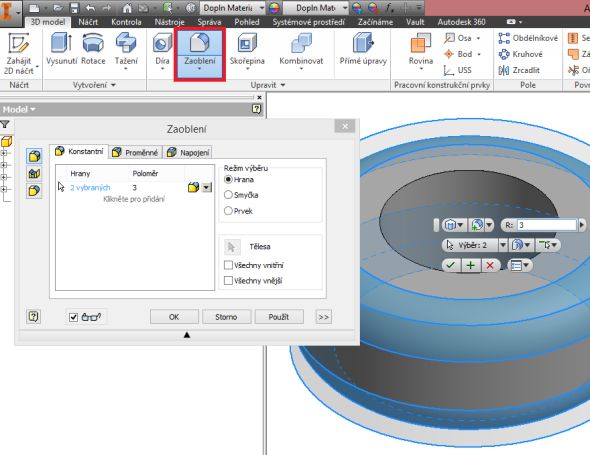

Vyberte funkci Zaoblení a zaoblete poloměr R3 vnější hranu vysunutého profilu
Vyberte funkci Zaoblení a zaoblete poloměr R3 vnější hranu vysunutého profilu
Založte náčrt na čelní ploše modelu → Zahájit 2D náčrt
Založte náčrt na čelní ploše modelu → Zahájit 2D náčrt

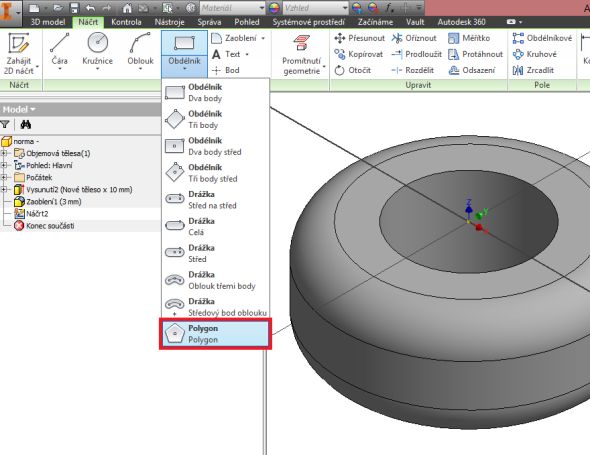

Ze záložky náčrt rozbalte menu pod prvkem Obdélník a vyberte příkaz Polygon
Ze záložky náčrt rozbalte menu pod prvkem Obdélník a vyberte příkaz Polygon

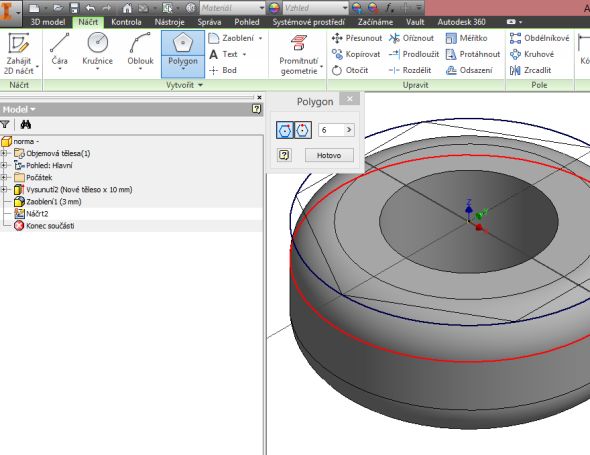

Zadejte polygon o 6 hranách, kdy opsaná kružnice lícuje s hranou zaobleného prstence
Zadejte polygon o 6 hranách, kdy opsaná kružnice lícuje s hranou zaobleného prstence
Vyberte funkci Vysunutí, aktivujte tlačítko Rozdíl v záložce Tvar a odeberte plochu mezi polygonem a opsanou kružnicí vysuňte
Vyberte funkci Vysunutí, aktivujte tlačítko Rozdíl v záložce Tvar, odeberte plochu mezi polygonem a opsanou kružnicí vysunutím

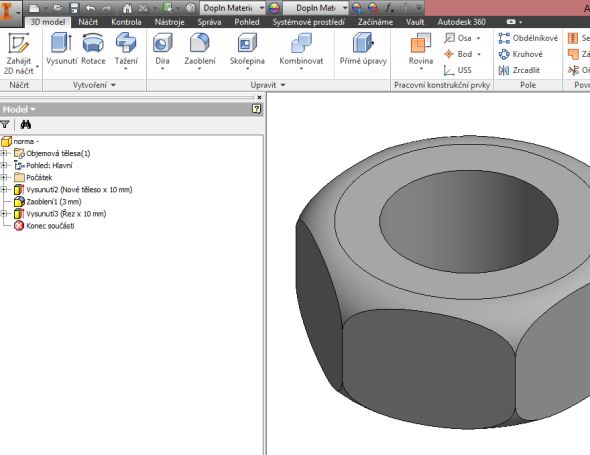

Modelu matice chybí závit
Modelu matice ještě chybí závit

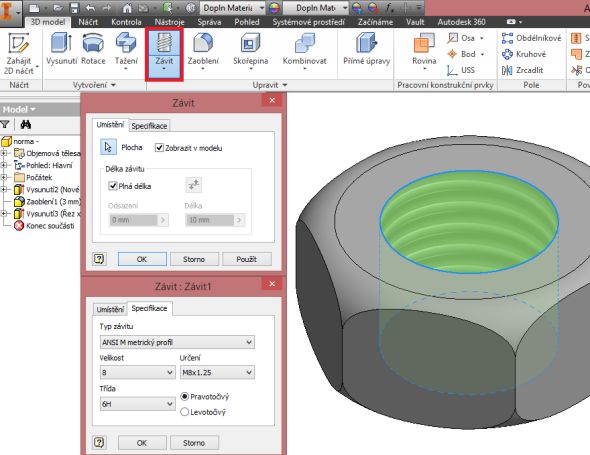

Vyberte příkaz Závit ze záložky Umístění a definujte parametry závitu M 12 × 1,25 v záložce Specifikace
Vyberte příkaz Závit ze záložky Umístění a definujte parametry závitu M 12 × 1,25 v záložce Specifikace

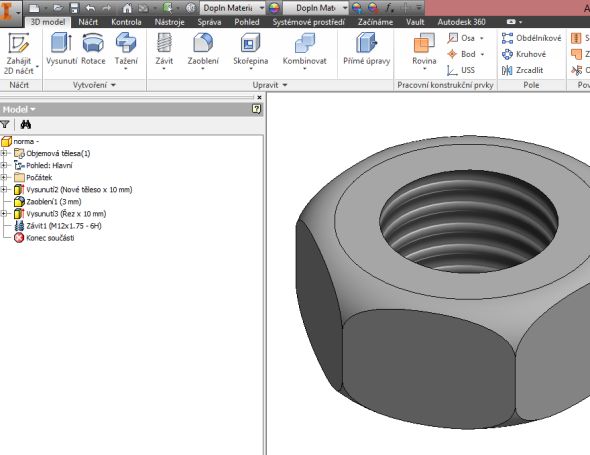

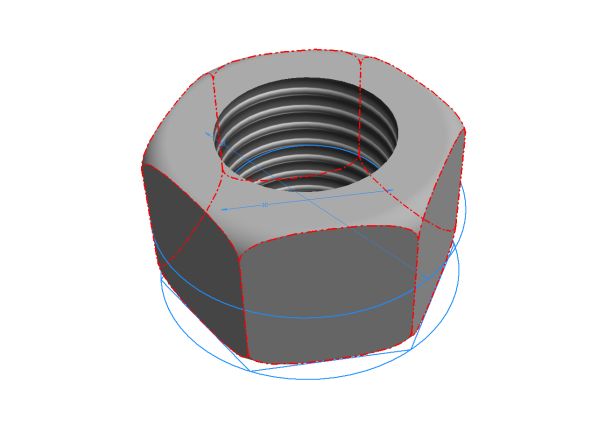

Hotový model matice
Hotový model matice
