Začínáme se Solid Edge: Základní funkce plechových dílů #2

V minulém díle Základní funkce plechových dílů #1 jsme si ukázali dvě základní funkce Prolis a Žlábek. Dnes se podíváme na další dvě funkce.

Budeme pokračovat na plechovém dílů vymodelovaným podle návodů  Úvod do plechových dílů a Základní funkce plechových dílů #1. Dnes si předvedeme funkce Vyztužení a Upravit roh.

Postup pro použití funkce Vyztužení

Otevřete si dokument PlechovaSoucast_2.psm

Zvolte ze záložky DomůPlechová součást příkaz ProlisVyztužení

Vyberte si ohyb, který chcete vyztužit či podepřít a klikněte levým tlačítkem

V plovoucím okně zvolte možnost Přizpůsobit, tím vytvoříte výztuže po celé délce ohybu

Pro upravení hloubky a šířky profilu vyztužení použijte Možnosti vyztužení a potvrďte tlačítkem OK

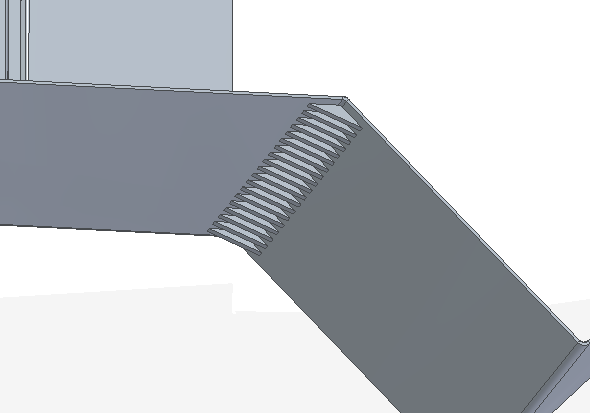

Výztuhy jsou hotové

Postup pro použití funkce Upravit roh

Zvolte ze záložky DomůPlechová součást příkaz Upravit roh

V plovoucím okně zvolte možnost Plocha, kterou lze nastavit Zaoblený roh nebo Zkosený roh

Levým tlačítkem vyberte plochu, kde se nachází nejvíce rohů

Nastavte hodnotu poloměru na 10 mm a potvrďte pravým tlačítkem

Zaoblení se aplikovalo na všechny rohy v dané ploše. Soubor si uložte pod názvem PlechovaSoucast_3.psm v příštím díle si ukážeme další funkce v modulu plechová součást
