Začínáme se Solid Edge: Pohled řezu

Začínáme se Solid Edge: Pohled řezu

Dnešní tip využijete při modelování tvarově komplikovaných a nepřehledných součástí. Pomocí funkce pohled řezu budete schopni součást libovolně rozřezat a tím například přidat informativní kótu nebo zjistit, zda modelem vede dutina.

Funkci si ukážeme na šroubu se závitem vymodelovaný podle návodu Jak vymodelovat šroub s přesným tvarem vnějšího závitu

Postup pro použití funkce pohled řezu

Otevřete dokument Sroub_vnejsi_zavit.par

Ze záložky PMIPohledy modelu vyberte funkci Řez

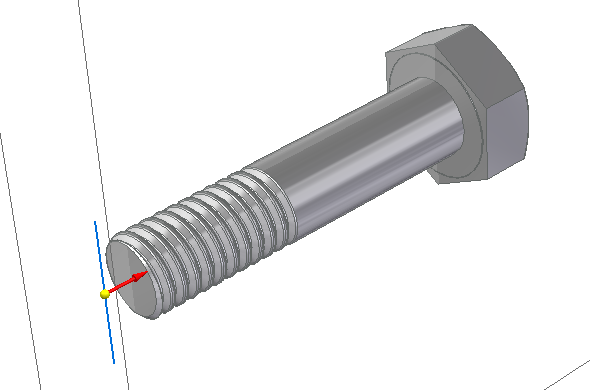

Ze stromového modelu zvolte rovinu Pravý bokorys (yz)

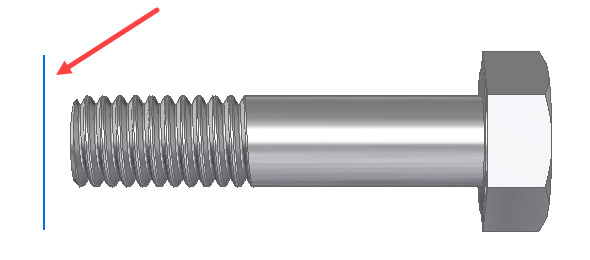

Nakreslete čáru – ta bude udávat počátek řezu. Klikněte na Zavřít skicu

Zvolte směr řezu a potvrďte levým tlačítkem

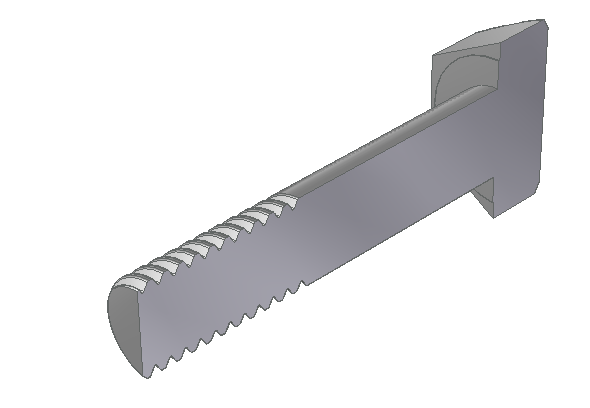

Řez je hotový nyní lze přidávat kóty
