Příkaz Žebro se uplatní zejména pro vytváření výztuh, podpěr, konzolí a součástím, které to z hlediska tuhosti a pevnosti konstrukce vyžadují. Pojďme si společně v dnešním díle ukázat, jak vytvořit žebro na jednoduchém příkladu.
Funkce Žebro v řešení Solid Edge nevyžaduje vytvoření samotné skici, ale nakreslení profilu přímo do již vymodelované součásti.
Postup pro vymodelování žebra

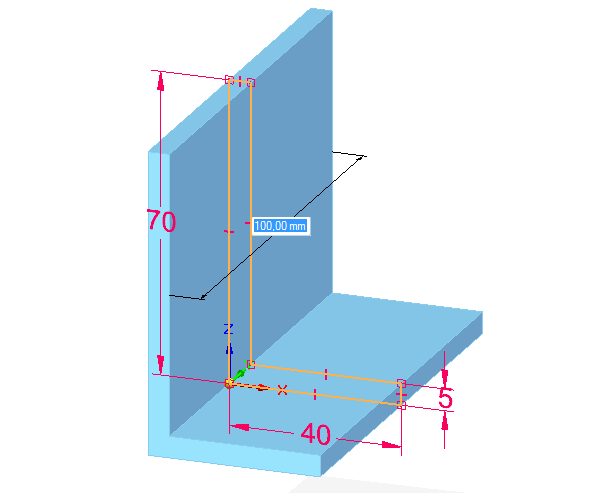

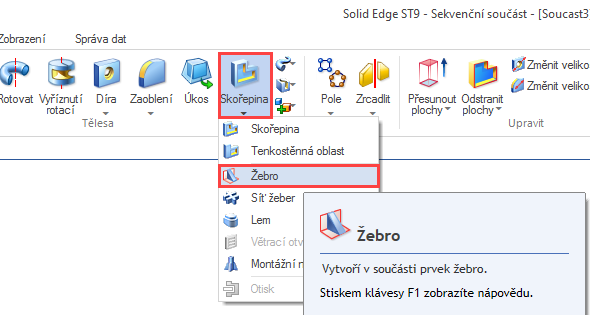

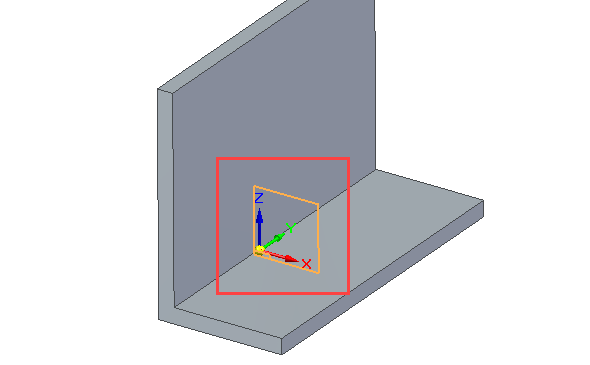

Založte nový dokument. Pravým tlačítkem otevřete místní nabídku a vyberte příkaz Přechod do sekvenčníhoProstřednictvím funkce Vysunutí nakreslete skicu s profilem ve tvaru L s příslušnými rozměry, třeba jako na obrázku. Skicu zavřete a vytvořte prostorové těleso o délce 100 mmZe záložky Domů → Tělesa → Skořepina vyberte příkaz ŽebroJako první krok určete rovinnou plochu nebo referenční rovinu, ve které má vzniknout žebro. Pokud chcete vytvořit žebro uprostřed konzole, zvolte rovinu XZV dalším kroku se automaticky zvolí příkaz Čára, která vybízí k nakreslení profilu. Profil žebra nakreslete jednou čárou buď s přesným odsazením od hrany nebo ze středových bodů jednotlivých ramenStiskněte tlačítko Zavřít skicu, ta automaticky vyvolá funkci ŽebroV plovoucím okně můžete nastavit směr vytvoření žebra, automatické protáhnutí žebra, a zda vytvořit plné žebro nebo jen s určitou hodnotou tloušťky a délky. Zvolte příkaz Žebro – hodnotou a nastavte parametry: tloušťka 10 mm, délka 3 mm

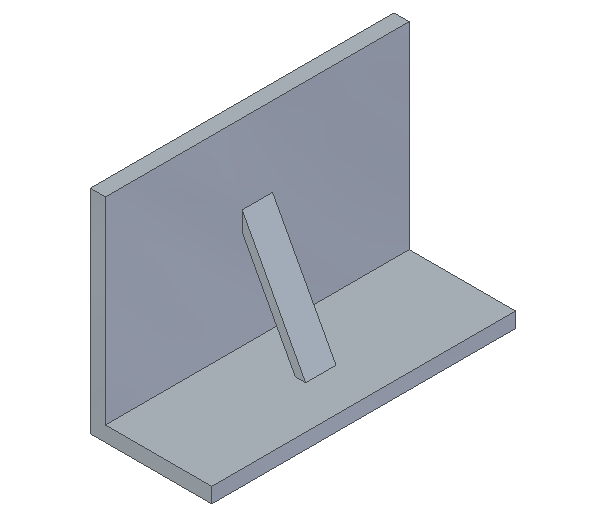

Po dokončení editace parametrů se vytvoří hotové žebro.
V dalších dílech si ukážeme, jak používat příkazy Síť žeber a Lem.
