V dnešním díle našeho seriálu se seznámíme s postupem tvorby šablony výkresu s vytvořeným popisovým polem, které jsme si dříve ukázali v návodu Editace popisového pole.

Otevřete si dokument, který jste vytvořili podle návodu Editace popisového pole a ukončete práci v prostředí Pozadí. Aktivujte příkaz Pracovní v záložce Zobrazení → Pohledy listu.
Otevřete si dokument, který jste vytvořili podle návodu Editace popisového pole a ukončete práci v prostředí Pozadí. Aktivujte příkaz Pracovní v záložce ZobrazeníPohledy listu
Nastavte si výchozí formát listu při otevření šablony. Pravým tlačítkem klikněte na List1 a z nabídky vyberte Nastavení listu
Nastavte si výchozí formát listu při otevření šablony. Pravým tlačítkem klikněte na List1 a z nabídky vyberte Nastavení listu
Přepněte se do záložky Pozadí a v rolovací liště List pozadí zvolte A4 – na vysku. Klikněte na Uložit výchozí, tím zaručíme, že se při otevření nového dokumentu načte formát výkresu A4 – na výšku
Přepněte se do záložky Pozadí a v rolovací liště List pozadí zvolte A4 – na vysku. Klikněte na Uložit výchozí, čímž zaručíte, aby se při otevření nového dokumentu načetl formát výkresu A4 – na výšku
Šablona s popisovým polem je nadefinována. Pro uložení šablony klikněte na tlačítko aplikace a zvolte Uložit jako
Šablona s popisovým polem je definována. Pro její uložení klikněte na tlačítko aplikace a zvolte Uložit jako
Pro umístění souboru šablony vyhledejte adresář C:\Program Files\Solid Edge ST9\Template (nebo výchozí umístění instalačního adresáře řešení Solid Edge). Zde vytvořte nový adresář tlačítkem Nová složka
Pro umístění souboru šablony vyhledejte adresář C:\Program Files\Solid Edge ST9\Template (nebo výchozí umístění instalačního adresáře řešení Solid Edge). Zde vytvořte nový adresář tlačítkem Nová složka
Nový adresář pojmenujte například Vzorová šablona. Do vytvořeného adresáře uložte soubor s názvem Vykres-zkouska-blok.dft kliknutím na tlačítko Uložit
Nový adresář pojmenujte například Vzorová šablona. Do vytvořeného adresáře uložte soubor s názvem Vykres-zkouska-blok.dft kliknutím na tlačítko Uložit
Při vytváření nového dokumentu s připravenou šablonou zvolte tlačítko Nový
Při vytváření nového dokumentu s připravenou šablonou zvolte tlačítko Nový

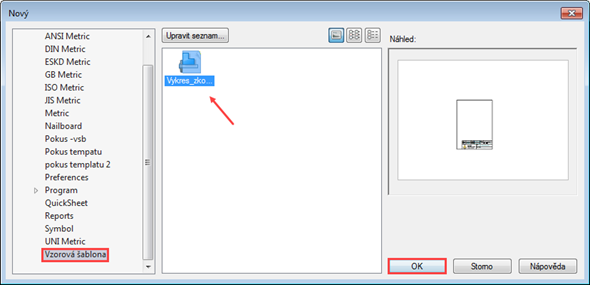

V seznamu šablon vyberte vytvořený adresář Vzorová šablona a šablonu Vykres-zkouska-blok.dft, potvrďte tlačítkem OK. Otevře se vytvořená šablona výkresu
V seznamu šablon vyberte vytvořený adresář Vzorová šablona a šablonu Vykres-zkouska-blok.dft, potvrďte tlačítkem OK. Otevře se vytvořená šablona výkresu

V příštích dílech si dále ukážeme, jak vložit model a vytvořit výkres s pohledy a popisy. Podíváme se blíže na postup tvory šablony s předem definovanými pohledy součásti. Jednotlivé kroky budou velmi podobné těm z dnešního návodu.
