V minulém díle našeho seriálu jsme si ukázali, jak vymodelovat vnější závit na modelu čepu. Potřebujete-li vytvořit vnitřní závit, můžete použít dva způsoby: závit aplikovat na již vytvořenou díru, nebo efektivnější postup – vytvořit díru a závit současně. V dnešním díle si ukážeme druhý způsob, vyzkoušet si jej můžete na modelu čepu s vnějším závitem.
Postup pro vytvoření vnitřního závitu

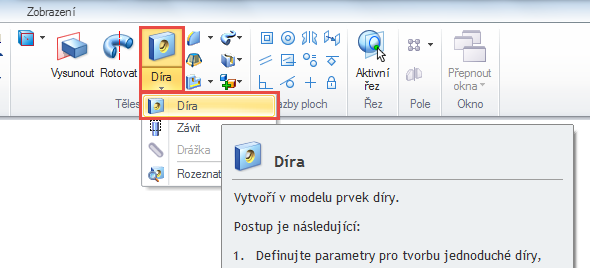

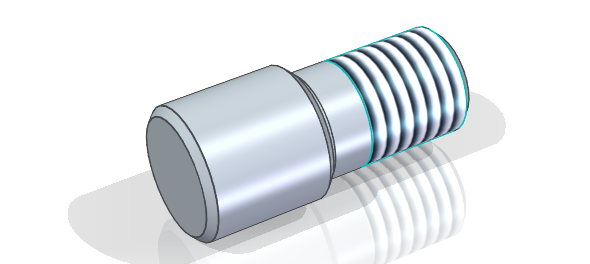

Otevřete dokument obsahující modelu čepu s vnějším závitemZvolte příkaz Díra ze záložky Domů → Tělesa
Tip: Pokud vám při kliknutí na příkaz Závit vyskočí chybová hláška „Program nemůže najít knihovny“, pravděpodobně jste řešení Solid Edge nainstalovali do jiného adresáře, který není podle výchozího nastavení. V takovém případě musíte přes průzkumník najít instalační adresář a složku Preferences zkopírovat do kořenového adresáře Solid Edge STx na disku C.

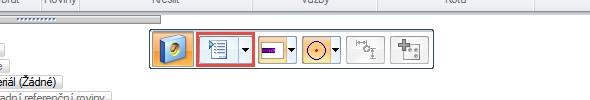

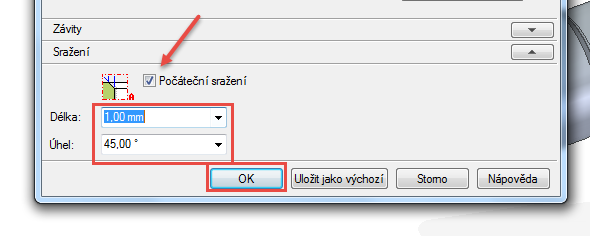

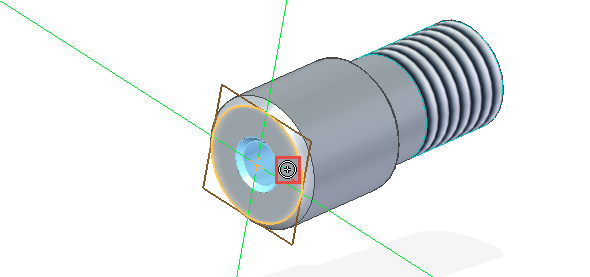

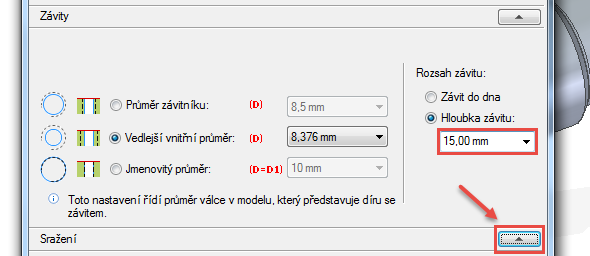

Pokračujte kliknutím na tlačítko Možnostidíry → zobrazí se okno MožnostidíryNastavte závitovou díru (1), velikost závitu M10, hloubku díry 15 mm a v případě potřeby změňte úhel špičky. Pokračujte kliknutím na rolovací šipku (2) v poli ZávityRozbalte nabídku, nastavte hloubku závitu 15 mm a pokračujte kliknutím na rolovací šipku v poli SraženíZatrhněte pole Počátečnísražení, definujte velikost sražení 1 mm a úhel sražení 45 stupňů v polích Délka a Úhel. Provedené úpravy potvrďte OKNajeďte kurzorem na rovinu/plochu, od které bude začínat závit v díře. Klávesou F3 uzamkněte rovinu. Jakmile se objeví symbol Soustředná, vytvoří se automaticky vazby. Kliknutím levým tlačítkem dokončete vytvoření díry se závitemHotový čep s vnitřním i vnějším závitem
