Dnes si ukážeme, jak vymodelovat obyčejnou tužku. V postupu si prakticky vyzkoušíte příkazy promítnutí křivky a rozdělení plochy podle křivky. Příkazy využijete pro modelování nepravidelných tvarů a tam, kde budete potřebovat nabalit nebo promítnout nakreslenou křivku. Zopakujeme si i přidávání textury materiálu.
Postup vymodelování tužky

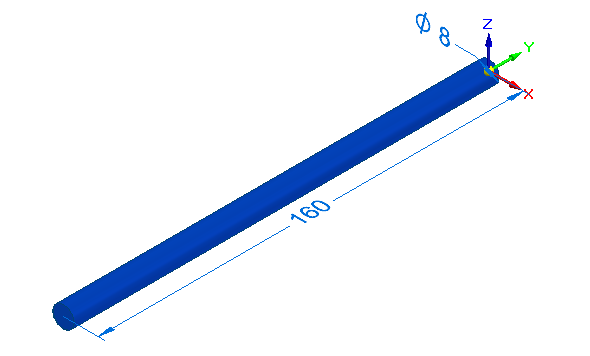

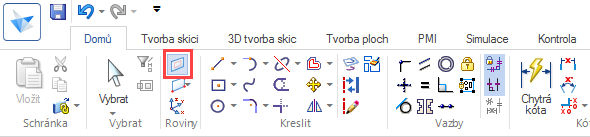

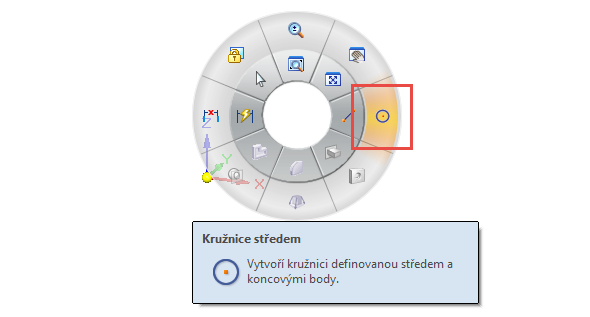

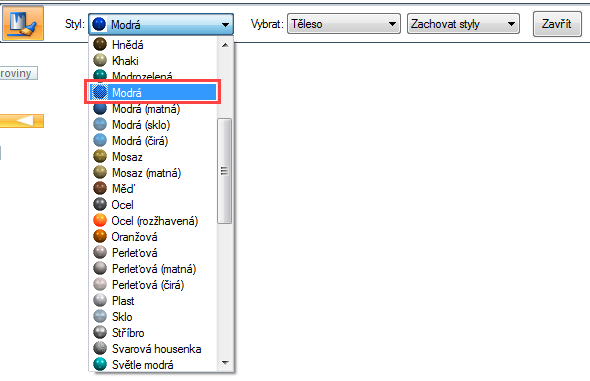

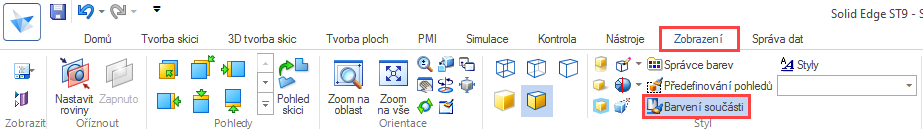

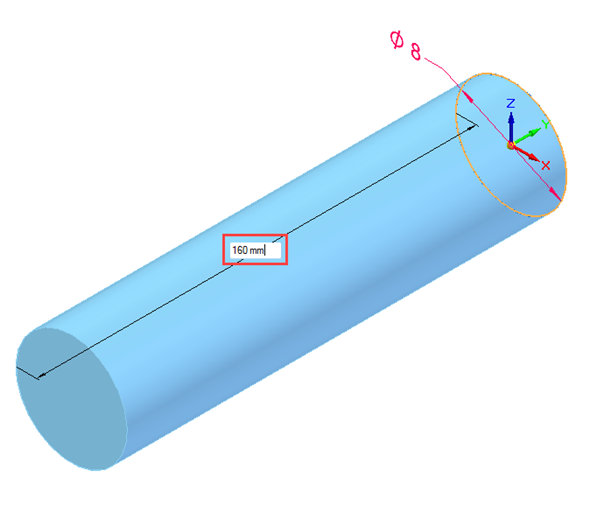

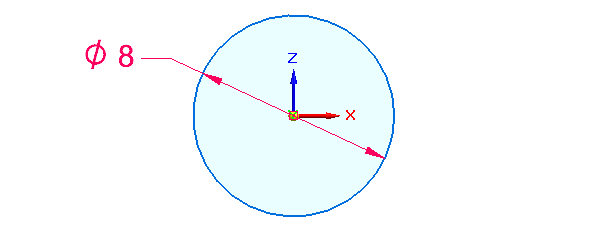

Založte nový dokument iso metric part.par a vyberte příkaz Kružnice středemNakreslete kružnici o velikosti 8 mmZvolte příkaz VysunoutTěleso vysuňte na hodnotu 160 mmNásleduje obarvení součásti. Ze záložky Zobrazení → Styl vyberte příkaz Barvení součástiZvolte barvu těla tužky. V našem případě ModráJakmile navolíte barvu, vyberte tělo modelu → barva se přidá automatickyZe záložky Domů → Roviny vyberte příkaz ShodnárovinaKlikněte na spodní plochu těla tužky a novou rovinu odsaďte o 19 mm
Tip: Jak zobrazit plynulejší oblouk, vám prozradíme v tomto návodu.

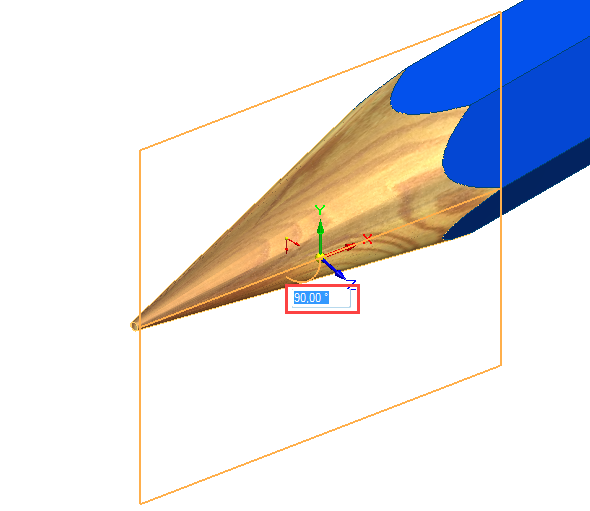

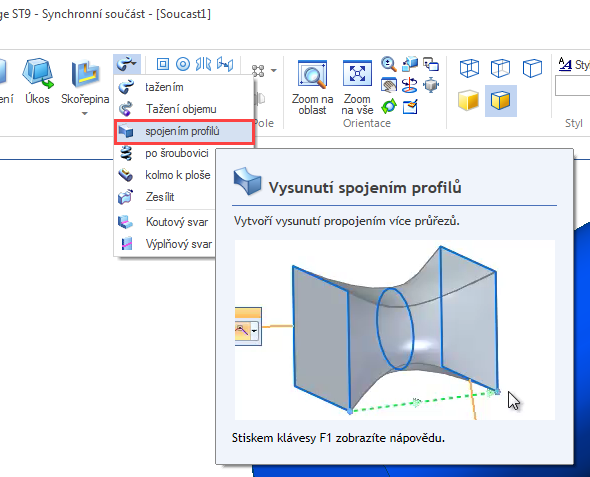

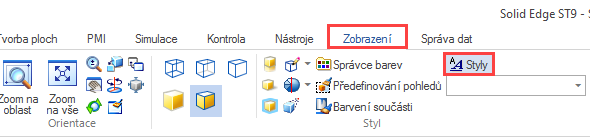

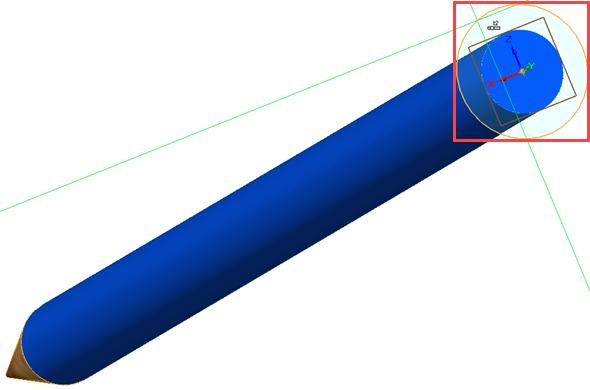

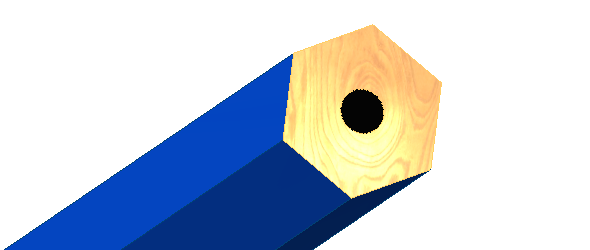

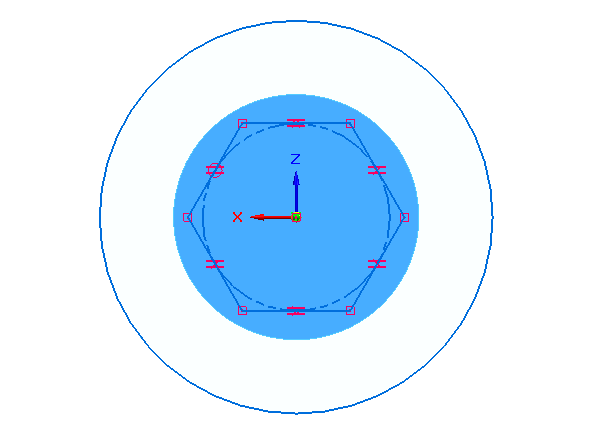

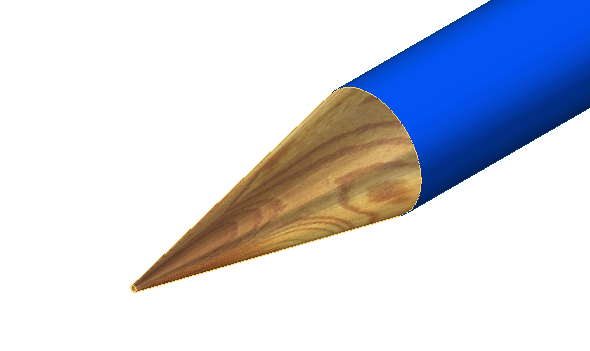

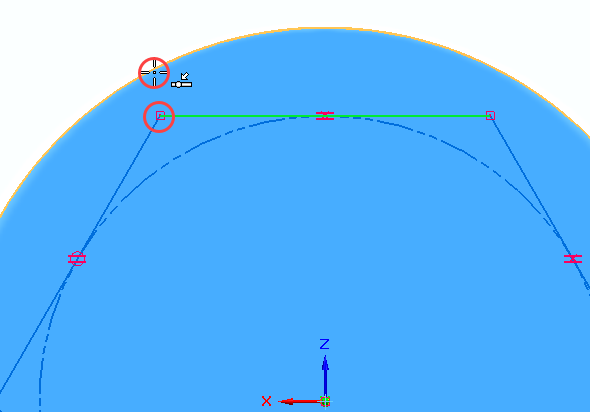

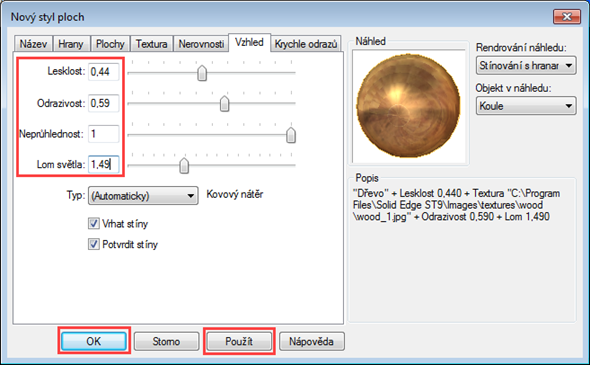

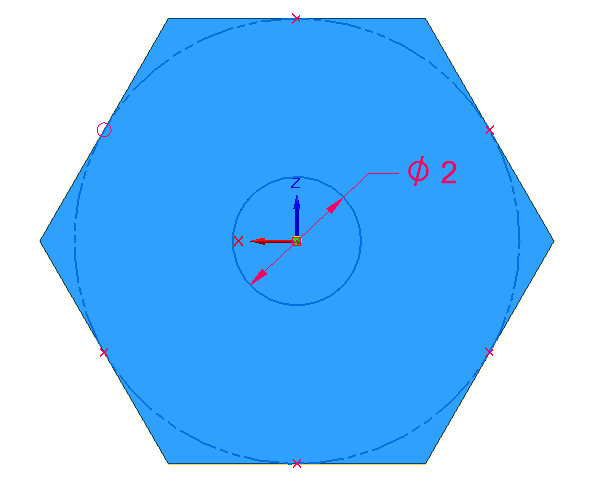

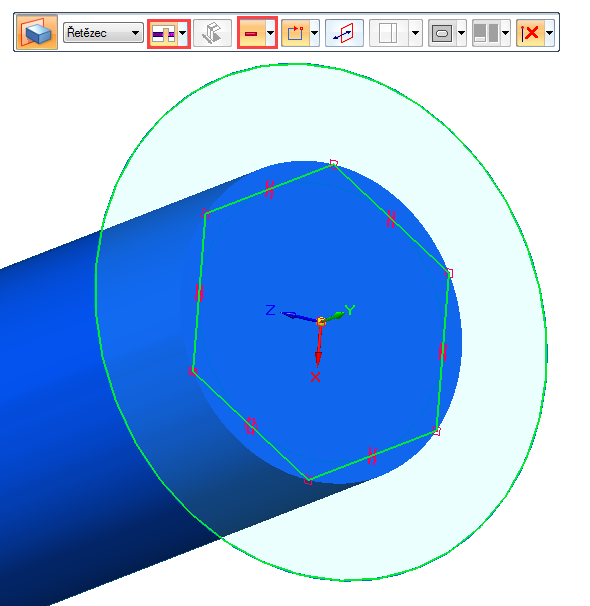

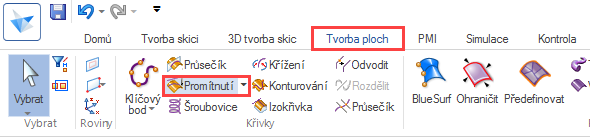

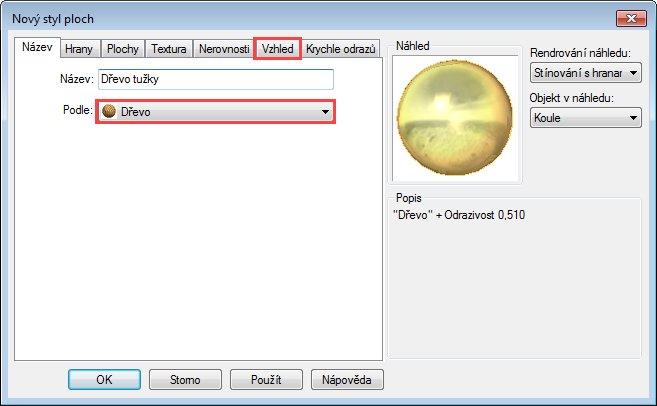

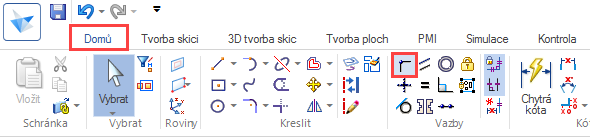

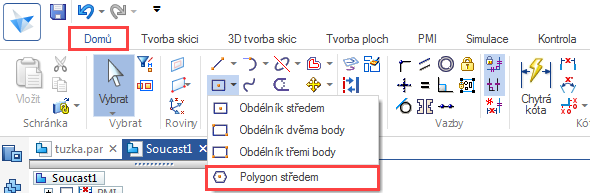

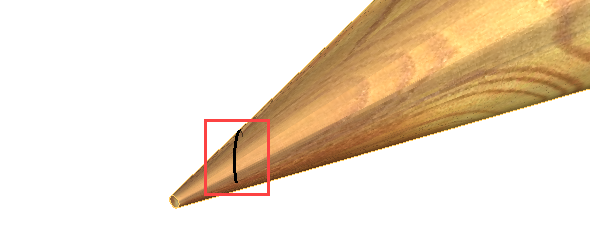

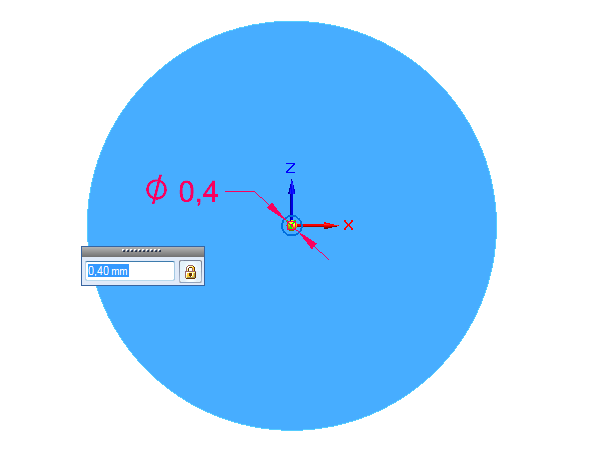

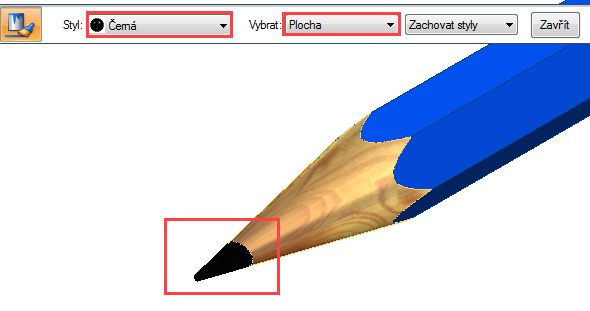

Zvolte příkaz Kružnice středem a vytvořte kružnici o průměru 0,4 mm na vytvořenou rovinuZe záložky Domů → Tělesa vyberte příkaz Spojením profilůVyberte profily a vytvořte hrot tužkyZe záložky Zobrazení→ Styl vyberte příkaz StylyZvolte Nový a nastavte styl podle Dřevo a klikněte na záložku Vzhled. Pokud se vám nenastavila správně textura, postupujte dle návodu Jak přidat nový materiál do knihovnyNastavte parametry dle obrázku a poté klikněte na Použít a OKObarvíme hrot tužky. Ze záložky Zobrazení → Styl vyberte příkaz Barvenísoučásti a zvolte styl Dřevotužky a vyberte PrvekVyberte plochu (hrot) tužkyNakreslete kružnici většího průměru než tělo tužky na konci tělesaZe záložky Domů → Kreslit vyberte příkaz PolygonstředemVepište polygon do těla tužkyNa polygon aplikujte vazbu ze záložky Domů → Vazby → PřipojitKlikněte na bod označený červeným kroužkem, poté klikněte na kružnici, čímž vepíšete polygon do těla tužkyZe záložky Domů → Tělesa vyberte příkaz Vysunout. Zvolte vysunout přes vše a nastavte odebrat. Klikněte na oba dva profily a odeberte materiálZe záložky Domů → Roviny vyberte příkaz Tečně. Rovinu natočte o 90 °Na vzniklé rovině nakreslete křivku ze záložky Domů → Roviny → KřivkaVytvořenou křivku promítněte příkazem Promítnutí ze záložky Tvorbaploch → KřivkyKřivku promítnete následujícím způsobem. Nejdříve klikněte na křivku, potvrďte pravým tlačítkem, poté klikněte na hrot a potvrďte pravým tlačítkem, zvolte směr promítnutí směrem dolů a opět potvrďte pravým tlačítkemPromítnutá křivka bude sloužit jako linie pro rozdělení plochy. Ze záložky Tvorba plochy → Upravit plochy vyberte příkaz Rozdělit. Klikněte na hrot a potvrďte pravým tlačítkem v dalším kroku klikněte na křivku a potvrďte pravým tlačítkem, tím rozdělíte plochuVzniklou plochu obarvěte na černo. Tuha na hrotu je hotováTuhu na zadní ploše vytvořte nakreslím kružnice o velikosti 2 mm. Podle této kružnice rozdělte zadní plochu na dvě plochy příkazem RozdělitPlochy obarvěte, vznikne tak tuha na konci tužky
Model tužky je hotový. Soubor si uložte. Tužku můžete vylepšit o text, který vymodelujete podle návodu Jak modelovat 3D text
