Mezi základní rozebiratelné spojení patří šroub s maticí. Ukažme si postup, jak vymodelovat šroub M10 × 30.
Kapitoly
- Jak vymodelovat šroub
- Jak vymodelovat matici
- Postup modelování sestavy – 1. část
- Postup modelování sestavy – 2. část (připravujeme)
Postup modelování šroubu

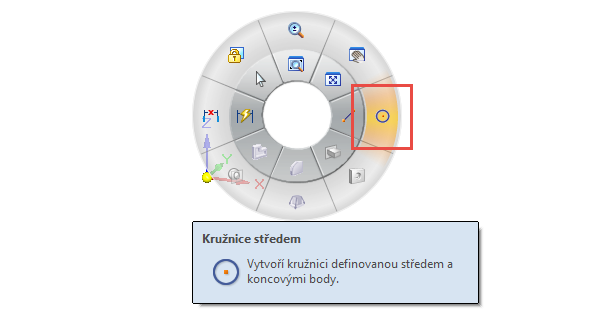

![Založte nový dokument iso metric part.par. Klikněte pravým tlačítkem do grafické plochy a tažením směrem doprava a z gest myši vyberte příkaz Kružnice středem](http://www.konstrukter.cz/wp-content/uploads/2016/10/1-Solid-Edge-Siemens-PLM-Software-tutorial-navod-postup-zacatecnik-on-line-kurz-sestihranny-sroub.png)

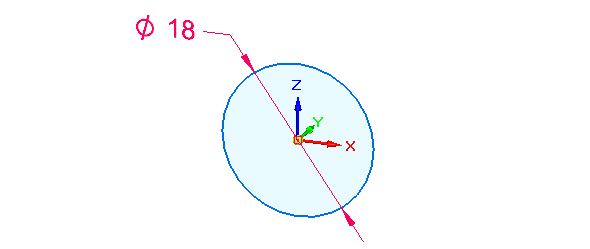

![Zadejte velikost průměru 18 mm](http://www.konstrukter.cz/wp-content/uploads/2016/10/2-Solid-Edge-Siemens-PLM-Software-tutorial-navod-postup-zacatecnik-on-line-kurz-sestihranny-sroub.png)

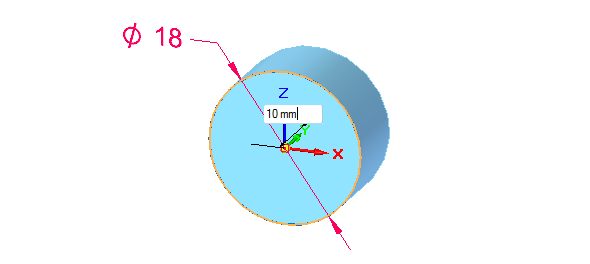

![Klikněte na kružnici a těleso synchronně vytáhněte do vzdálenosti 10 mm](http://www.konstrukter.cz/wp-content/uploads/2016/10/3-Solid-Edge-Siemens-PLM-Software-tutorial-navod-postup-zacatecnik-on-line-kurz-sestihranny-sroub.png)

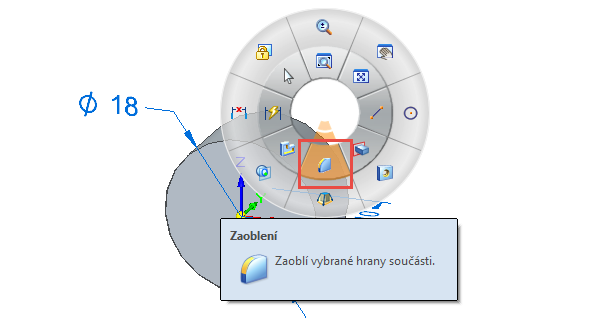

![Z gest myši vyberte příkaz Zaoblení a zaoblete jednu hranu vysunutého válce. Poloměr zaoblení zvolte 2 mm](http://www.konstrukter.cz/wp-content/uploads/2016/10/4-Solid-Edge-Siemens-PLM-Software-tutorial-navod-postup-zacatecnik-on-line-kurz-sestihranny-sroub.png)

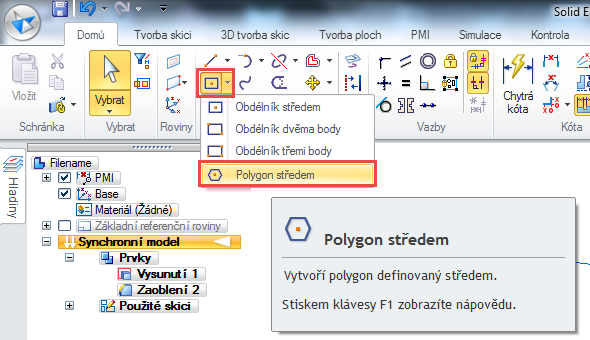

![Ze záložky Domů → Kreslit vyberte příkaz Polygon středem](http://www.konstrukter.cz/wp-content/uploads/2016/10/5-Solid-Edge-Siemens-PLM-Software-tutorial-navod-postup-zacatecnik-on-line-kurz-sestihranny-sroub.png)
![V plovoucím okně zvolte tlačítko Podle vrcholů. Tímto vyvoláte funkci uchopování za vrcholy](http://www.konstrukter.cz/wp-content/uploads/2016/10/6-Solid-Edge-Siemens-PLM-Software-tutorial-navod-postup-zacatecnik-on-line-kurz-sestihranny-sroub.png)

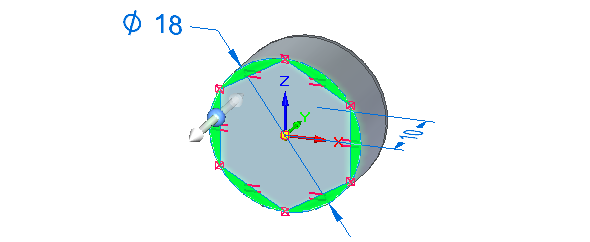

![Stiskněte klávesu Ctrl a vyberte plochy zvýrazněné zelenou barvou na obrázku. Plochy vysuňte směrem do materiálu do vzdálenosti 10 mm. Tímto je vytvořena hlava šestihranného šroubu](http://www.konstrukter.cz/wp-content/uploads/2016/10/7-Solid-Edge-Siemens-PLM-Software-tutorial-navod-postup-zacatecnik-on-line-kurz-sestihranny-sroub.png)

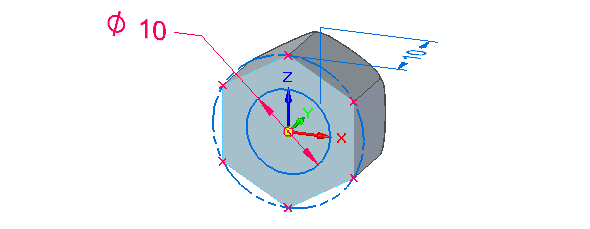

![Na přední ploše modelu naskicujte kružnici se středem v ose o průměru 10 mm](http://www.konstrukter.cz/wp-content/uploads/2016/10/8-Solid-Edge-Siemens-PLM-Software-tutorial-navod-postup-zacatecnik-on-line-kurz-sestihranny-sroub.png)

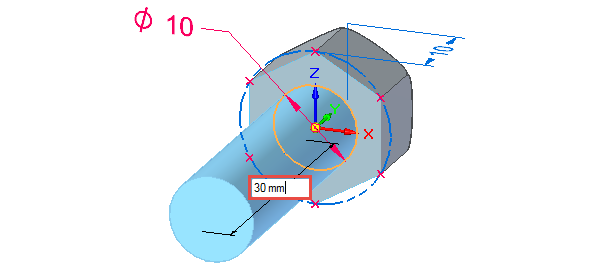

![Vysuňte dřík šroubu do vzdálenosti 30 mm](http://www.konstrukter.cz/wp-content/uploads/2016/10/9-Solid-Edge-Siemens-PLM-Software-tutorial-navod-postup-zacatecnik-on-line-kurz-sestihranny-sroub.png)

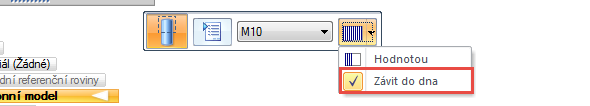

![Ze záložky Domů → Tělesa vyberte příkaz Díra, zvolte závit M10 a po rozbalení roletové nabídky po kliknutí na černou šipku vpravo vyberte funkci Závit do dna – závit bude aplikován na celou délku dříku](http://www.konstrukter.cz/wp-content/uploads/2016/10/10-Solid-Edge-Siemens-PLM-Software-tutorial-navod-postup-zacatecnik-on-line-kurz-sestihranny-sroub.png)
Tip: Alternativní postup tvorby závitu naleznete i v našem návodu Jak vymodelovat vnější závit.

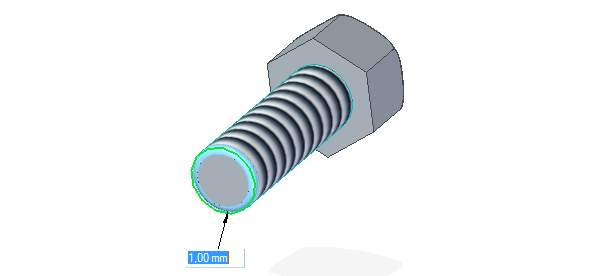

![Zaoblete spodní hranu šroubu poloměrem zaoblení 1 mm](http://www.konstrukter.cz/wp-content/uploads/2016/10/11-Solid-Edge-Siemens-PLM-Software-tutorial-navod-postup-zacatecnik-on-line-kurz-sestihranny-sroub.png)

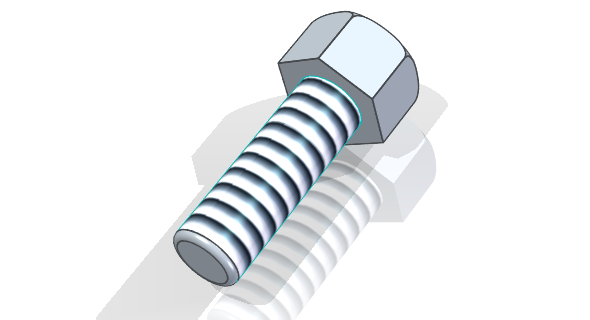

![Hotový šroub se šestihrannou hlavou M10 × 30](http://www.konstrukter.cz/wp-content/uploads/2016/10/12-Solid-Edge-Siemens-PLM-Software-tutorial-navod-postup-zacatecnik-on-line-kurz-sestihranny-sroub.png)
