V dnešním návodu si ukážeme, jak používat integrovanou strojírenskou knihovnu v řešení Solid Edge pro konstrukci ozubeného kola. Názorně vám ukážeme postup krok za krokem.
Strojírenská knihovna je funkce, která obsahuje 11 generátorů ke snadnému vytvoření hřídelí, vaček, ozubení, převodů a pružin. V návodu si prakticky vyzkoušíme generátor kuželového ozubení a funkci pro základní možnost rozpohybování ozubení.
Postup pro vytvoření ozubení
![Založte nový dokument sestavy iso metric assembly.ASM](http://www.konstrukter.cz/wp-content/uploads/2017/05/1-Solid-Edge-Siemens-PLM-Software-tutorial-navod-postup-zacatecnik-on-line-kurz-modul-generator-ozubeni.png)
![Před konstrukcí ozubení dokument uložte. Zvolte příkaz Uložit jako přes Tlačítko aplikace](http://www.konstrukter.cz/wp-content/uploads/2017/05/3-Solid-Edge-Siemens-PLM-Software-tutorial-navod-postup-zacatecnik-on-line-kurz-modul-generator-ozubeni.png)
![Pro vyvolání funkce generátoru klikněte ze záložky Nástroje → Prostředí na příkaz Strojírenská knihovna](http://www.konstrukter.cz/wp-content/uploads/2017/05/4-Solid-Edge-Siemens-PLM-Software-tutorial-navod-postup-zacatecnik-on-line-kurz-modul-generator-ozubeni.png)

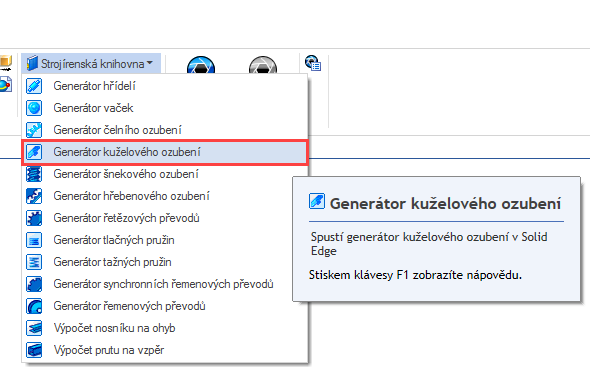

![Z nabídky vyberte Generátor kuželového ozubení](http://www.konstrukter.cz/wp-content/uploads/2017/05/5-Solid-Edge-Siemens-PLM-Software-tutorial-navod-postup-zacatecnik-on-line-kurz-modul-generator-ozubeni.png)

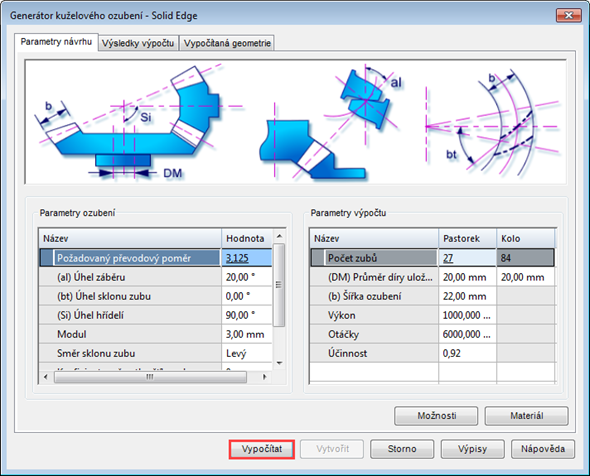

![V generátoru zadejte parametry ozubení a parametry výpočtu. Klikněte na Vypočítat](http://www.konstrukter.cz/wp-content/uploads/2017/05/6-Solid-Edge-Siemens-PLM-Software-tutorial-navod-postup-zacatecnik-on-line-kurz-modul-generator-ozubeni.png)
![Zobrazí se obecné výsledky a obzvlášť důležitá kontrola pevnosti. Pokud kontrola pevnosti vyhovuje, klikněte na tlačítko Vytvořit](http://www.konstrukter.cz/wp-content/uploads/2017/05/7-Solid-Edge-Siemens-PLM-Software-tutorial-navod-postup-zacatecnik-on-line-kurz-modul-generator-ozubeni.png)

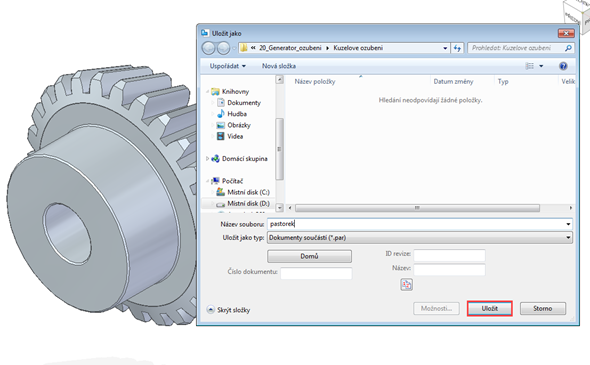

![První se vytvoří pastorek a po jeho vložení do grafického okna řešení Solid Edge automaticky nabídne výzvu k uložení souboru (okno Uložit jako). Klikněte na Uložit](http://www.konstrukter.cz/wp-content/uploads/2017/05/8-Solid-Edge-Siemens-PLM-Software-tutorial-navod-postup-zacatecnik-on-line-kurz-modul-generator-ozubeni.png)

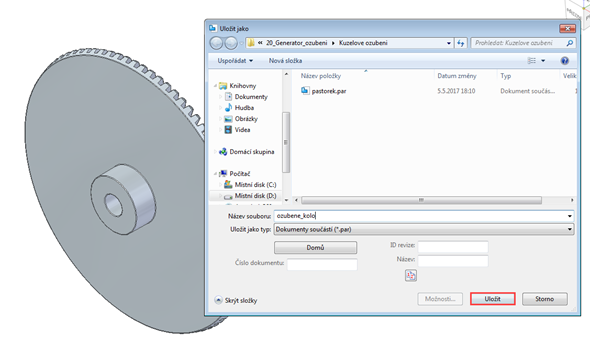

![Vzápětí se vytvoří druhá část ozubení. Nazvěte soubor ozubené kolo a klikněte na Uložit](http://www.konstrukter.cz/wp-content/uploads/2017/05/9-Solid-Edge-Siemens-PLM-Software-tutorial-navod-postup-zacatecnik-on-line-kurz-modul-generator-ozubeni.png)

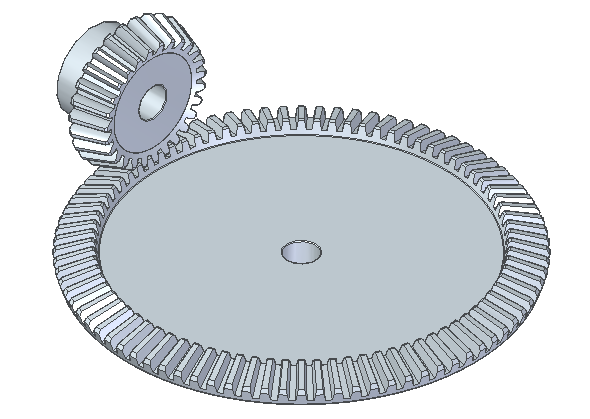

![Kuželové ozubení je hotové. Soubor sestavy si uložte](http://www.konstrukter.cz/wp-content/uploads/2017/05/10-Solid-Edge-Siemens-PLM-Software-tutorial-navod-postup-zacatecnik-on-line-kurz-modul-generator-ozubeni.png)
Tip: Pro základní rozpohybování modelu si přečtěte tento návod (připravujeme)
