V dnešním tipu si ukážeme, jak snadno upravovat kótovací styly. Tato funkce se hodí například pro rychlou změnu jednotek na celém modelu nebo pro změnu fontu, velikosti písma, oddělovače apod.

Založte nový dokument iso metric part.par nebo otevřete již existující dokument

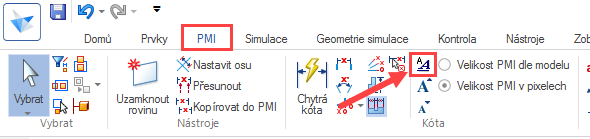

Ze záložky PMIKóta vyberte funkci Styly

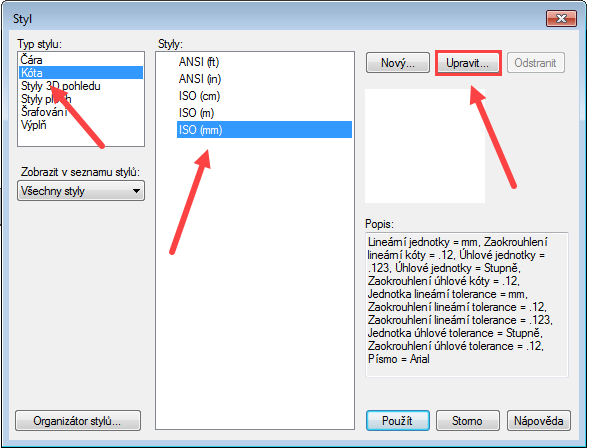

V otevřeném okně stylů můžete upravovat také styl čáry, 3D pohledu, šrafování atd. Zvolte typ stylu Kóta a ISO (mm) → tento styl budeme upravovat. Klikněte na Upravit… nebo můžete založit úplně nový styl

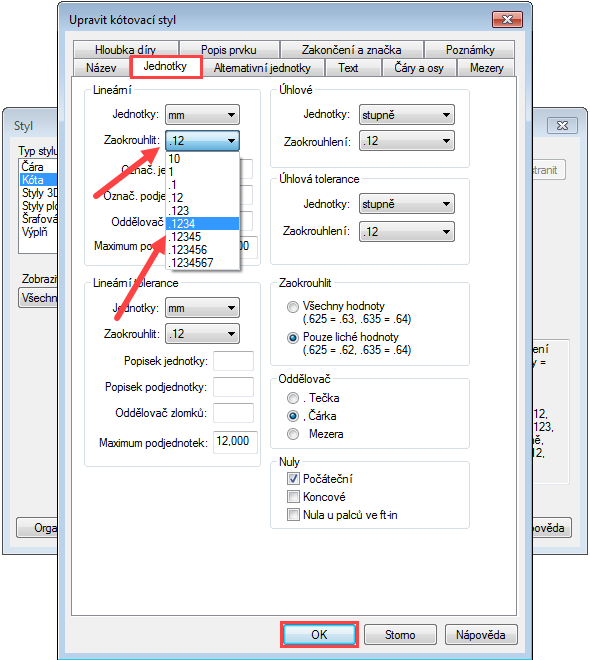

Parametrů je mnoho a každá záložka obsahuje nastavení jiné funkce. Vyzkoušejte si změnit počet míst pro zaokrouhlení ze standardně nastavených dvou míst na čtyři dle obrázku. Potvrďte tlačítkem OK

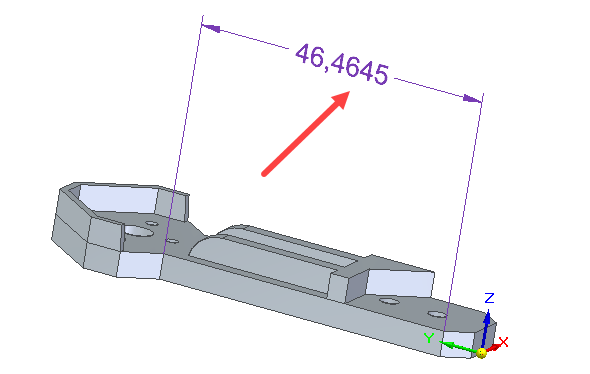

Změna se projeví ihned na všech kótách modelu

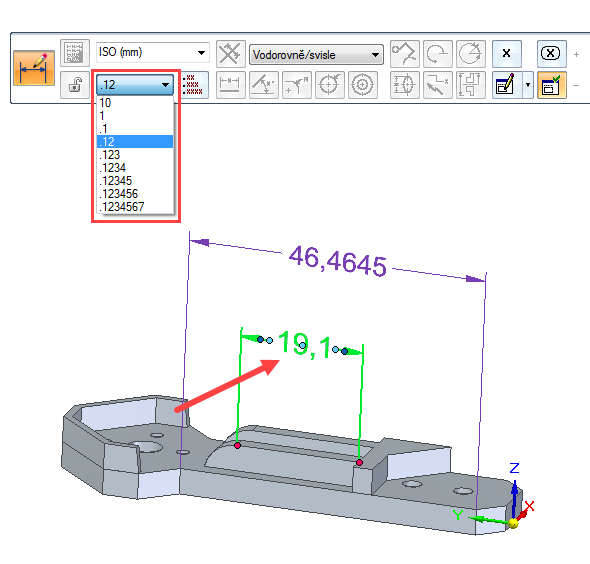

Tip: Pokud nechcete mít na všech kótách stejné zaokrouhlení, stačí kliknout levým tlačítkem na kótu, kterou chcete editovat a v plovoucím okně změnit počet míst zaokrouhlení
