Na praktickém příkladu si ukážeme, jak přidat modelu materiál související s fyzikálními vlastnostmi. Tento postup použijete, chcete-li znát objem a hmotnost dílu nebo sestavy.

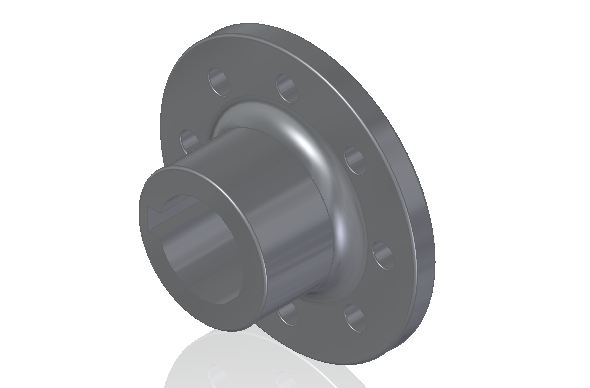

Otevřete si soubor, ke kterému chceme přiřadit materiál, nebo použijte model příruby (priruba.par), který jsme vymodelovali podle návodu Jak vymodelovat přírubu.

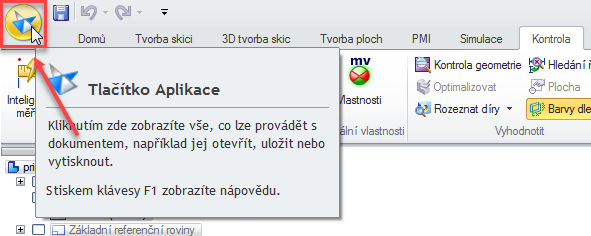

![Klikněte na ikonu Tlačítko aplikace vlevo nahoře](http://www.konstrukter.cz/wp-content/uploads/2016/12/2-Solid-Edge-Siemens-PLM-Software-tutorial-navod-postup-zacatecnik-on-line-kurz-material-fyzikalni-vlastnosti.png)
![Objeví se nabídka s možnostmi Nový, Otevřít, Uložit atd.](http://www.konstrukter.cz/wp-content/uploads/2016/12/3-Solid-Edge-Siemens-PLM-Software-tutorial-navod-postup-zacatecnik-on-line-kurz-material-fyzikalni-vlastnosti.png)

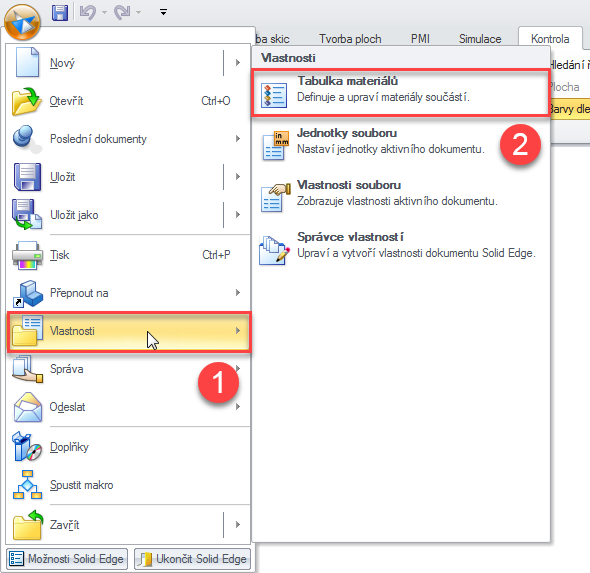

Kromě těchto základních příkazů obsahuje i záložku Vlastnosti [1], kde lze nastavit materiál, jednotky souboru, vlastnosti souboru a najdete zde i správce vlastností. Zvolte Tabulka materiálů [2] ze záložky Vlastnosti.
![V okně Tabulka materiálů Solid Edge se zobrazí seznam dostupných materiálů](http://www.konstrukter.cz/wp-content/uploads/2016/12/4-Solid-Edge-Siemens-PLM-Software-tutorial-navod-postup-zacatecnik-on-line-kurz-material-fyzikalni-vlastnosti.png)
Tip: V tabulce se zobrazují pouze materiály přidané v knihovně řešení Solid Edge. Pro rozšíření druhů materiálů je nutné naistalovat příslušné balíčky nebo materiál vepsat a vložit ručně.

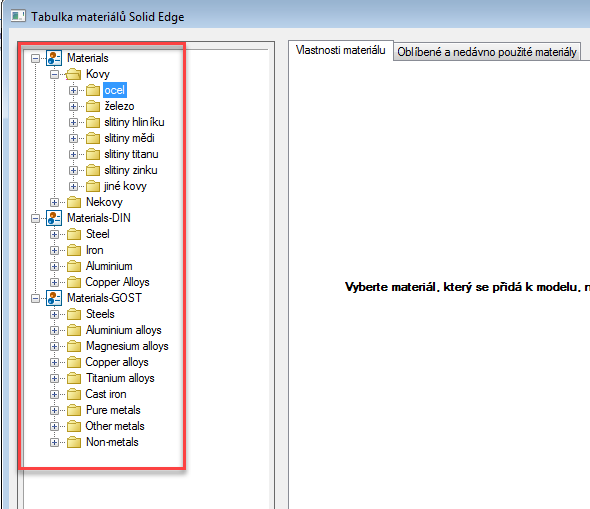

![Rozbalte složku Materials → Kovy → ocel a zvolte Ocel](http://www.konstrukter.cz/wp-content/uploads/2016/12/5-Solid-Edge-Siemens-PLM-Software-tutorial-navod-postup-zacatecnik-on-line-kurz-material-fyzikalni-vlastnosti.png)

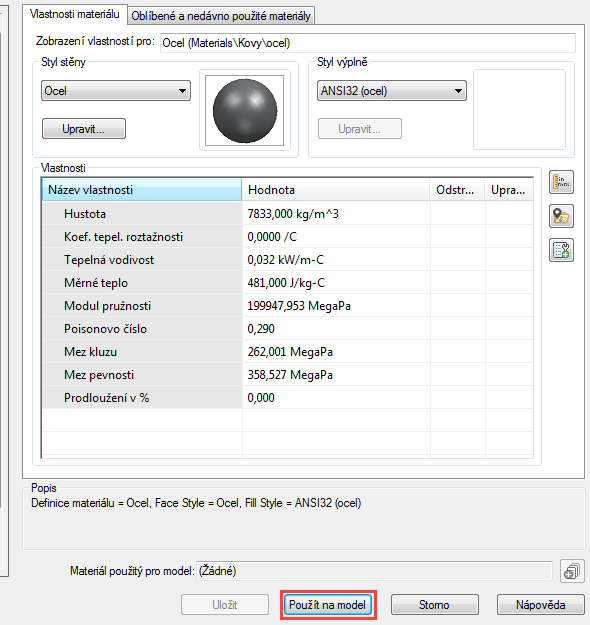

![V záložce Vlastnosti materiálu jsou uvedeny fyzikální vlastnosti materiálu, které můžete podle potřeby změnit. Dále můžete změnit Styl stěny (textura a barva) a Styl výplně (na výkrese). Pro přidání materiálu klikněte na Použít na model](http://www.konstrukter.cz/wp-content/uploads/2016/12/6-Solid-Edge-Siemens-PLM-Software-tutorial-navod-postup-zacatecnik-on-line-kurz-material-fyzikalni-vlastnosti.png)
![Na modelu se již změnila textura a barva charakteristické pro ocelový materiál](http://www.konstrukter.cz/wp-content/uploads/2016/12/7-Solid-Edge-Siemens-PLM-Software-tutorial-navod-postup-zacatecnik-on-line-kurz-material-fyzikalni-vlastnosti.png)

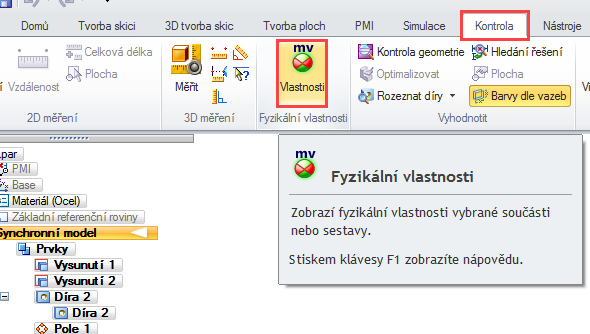

![Pro zobrazení fyzikálních vlastností vyberte příkaz Vlastnosti ze záložky Kontrola → Fyzikální vlastnosti](http://www.konstrukter.cz/wp-content/uploads/2016/12/8-Solid-Edge-Siemens-PLM-Software-tutorial-navod-postup-zacatecnik-on-line-kurz-material-fyzikalni-vlastnosti.png)

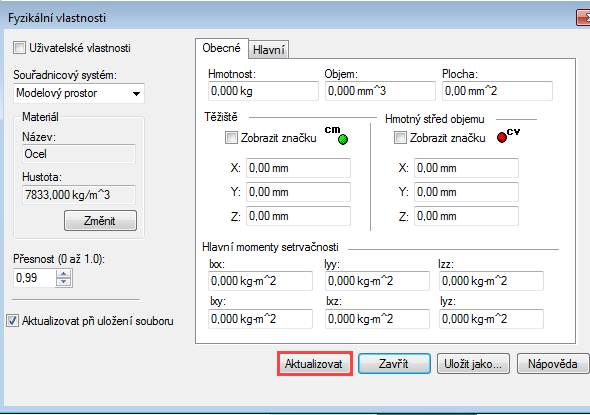

![V okně Fyzikální vlastnosti se v záložce Obecné zobrazují vlastnosti, které je nutné aktualizovat. Pro načtení a vypočítání hodnot klikněte na Aktualizovat](http://www.konstrukter.cz/wp-content/uploads/2016/12/9-Solid-Edge-Siemens-PLM-Software-tutorial-navod-postup-zacatecnik-on-line-kurz-material-fyzikalni-vlastnosti.png)
Po aktualizaci dat se zobrazí stěžejní hodnoty:
- hmotnost,
- objem,
- plocha
- těžiště.
Nyní již umíte zjistit fyzikální vlastnosti dílu nebo sestavy, které souvisejí s volbou a přiřazením materiálu.
