Začínáme se Solid Edge: Jak na modul Sestavy #2

V minulém dílu našeho seriálu jsme se naučili vytvořit sestavu příruby. Aby byla sestava kompletní, doplníme ji o šrouby a matice. Ukažme si postup krok za krokem.

Kapitoly:

Postup tvorby sestavy

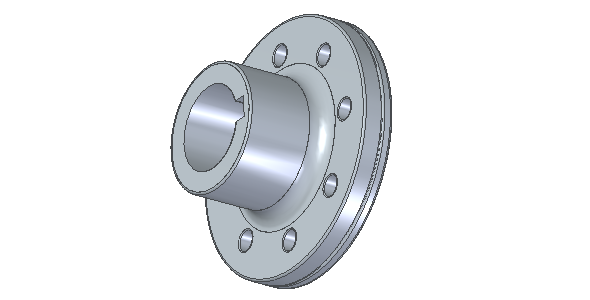

Pro dokončení sestavy si připravte model zpracovaný podle našeho návodu.

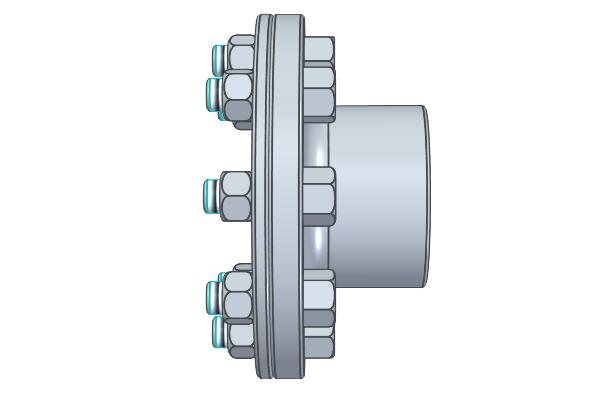

1-solid-edge-siemens-plm-software-tutorial-navod-postup-zacatecnik-on-line-kurz-sestava-cast-2

Ze záložky Domů → Sestavit a zvolte příkaz Vložit komponentu
Ze záložky Domů → Sestavit a zvolte příkaz Vložit komponentu

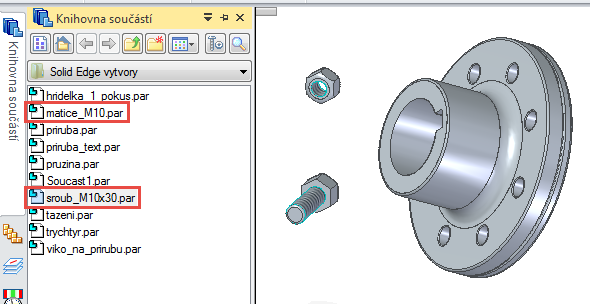

Otevřete Knihovnu součástí, vyberte soubor matice M10 (pokud model matice nemáte, postupujte podle on-line návodu) a soubor šroub M10 x 30 (postup modelování šroubu najdete v našem on-line návodu)
Otevřete Knihovnu součástí, vyberte soubor matice M10 (pokud model matice nemáte, postupujte podle on-line návodu) a soubor šroub M10 × 30 (postup modelování šroubu opět najdete v našem on-line návodu)
Ze záložky Domů → Sestavit vyberte příkaz Sestavit
Ze záložky Domů → Sestavit vyberte příkaz Sestavit

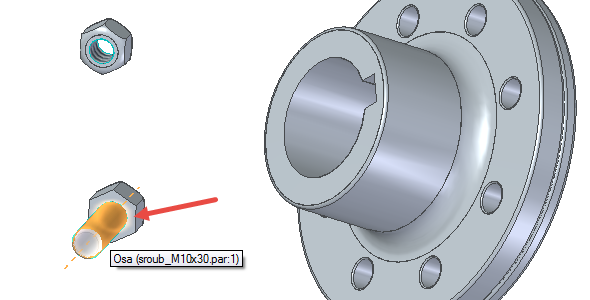

Vyberte osu šroubu a…

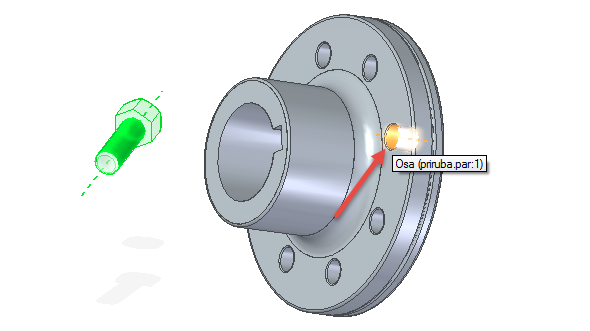

… pokračujte výběrem osy otvoru na přírubě

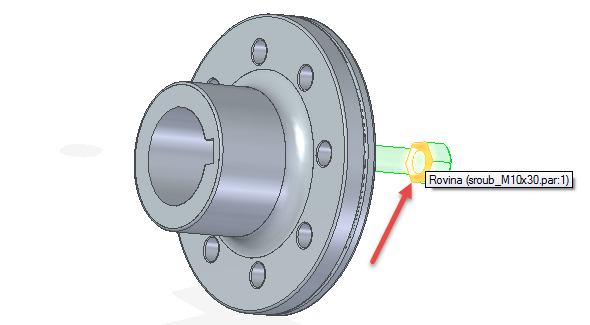

Šroub se po přidání vazby sjednotí s osou díry. Příkaz pokračuje výzvou pro zvolení další plochy – označte spodní rovinu hlavy šroubu
Šroub se po přidání vazby sjednotí s osou díry. Příkaz pokračuje výzvou pro zvolení další plochy – označte spodní rovinu hlavy šroubu

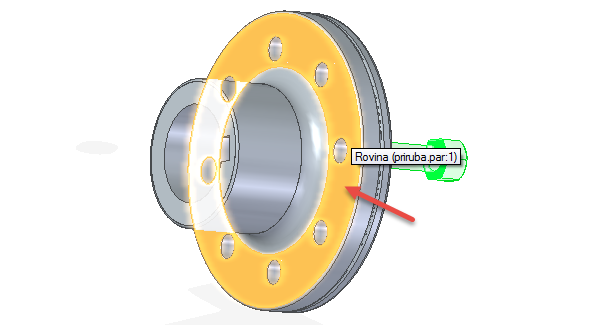

Posledním parametrem pro přidání vazby je označení plochy příruby
Posledním parametrem pro přidání vazby je označení plochy příruby
Pokud se šroub zarovnal sousledně, upravte pozici nastavením vazby proti sobě (součást se obrátí), což provedeme v plovoucím okně
Pokud se šroub zarovnal sousledně, upravte pozici nastavením vazby proti sobě (součást se obrátí), což provedeme v plovoucím okně tlačítkem Obrátit

Tip: Obrátit těleso můžeme i klávesou F.

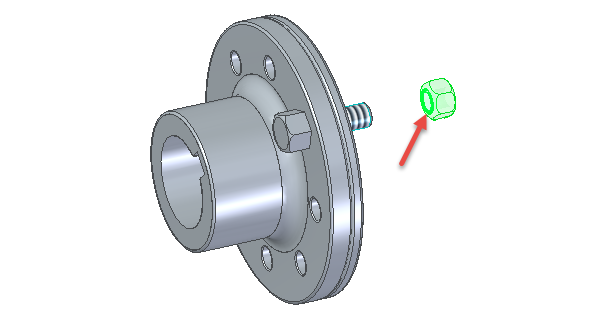

Stejným postupem sestavíme matici pro šroub. Označíme osu závitové díry matice, poté osu šroubu
Stejným postupem sestavíme matici pro šroub. Označíme osu závitové díry matice, poté osu šroubu
Stejně jako u šroubu označíme plochu matice a…
Stejně jako u šroubu označíme plochu matice…
… plochu víka. První spoj šroubu a matice s přírubou je hotový
… a plochu víka. První spoj šroubu a matice s přírubou je hotový

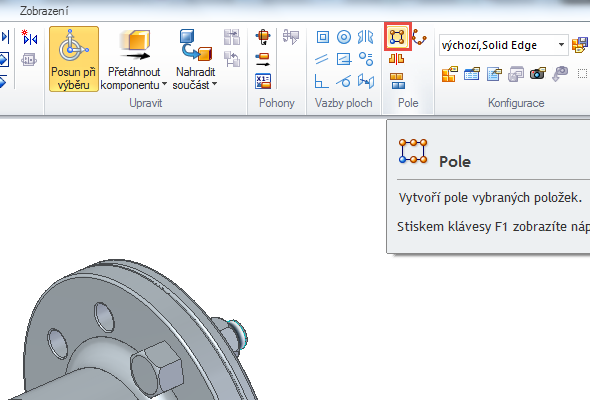

Pro vložení zbývajících dílů použijeme kruhové pole. Ze záložky Domů vyberte příkaz Pole
Pro vložení zbývajících dílů použijeme kruhové pole. Ze záložky Domů vyberte příkaz Pole

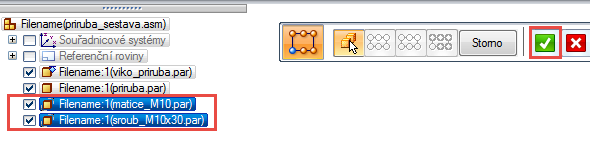

Ve stromovém okně označte matici i šroub. Tím definujeme díly, na které aplikujeme příkaz Pole a potvrďte výběr zeleným tlačítkem
Ve stromovém okně označte matici i šroub. Tím definujeme díly, na které aplikujeme příkaz Pole, a potvrďte výběr zeleným tlačítkem

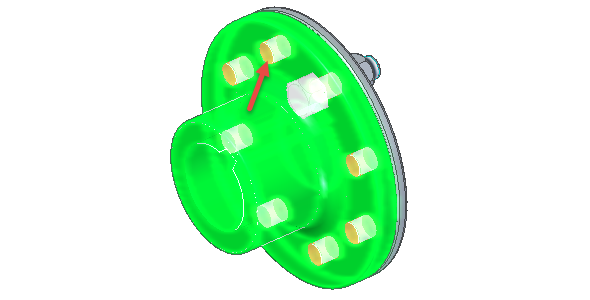

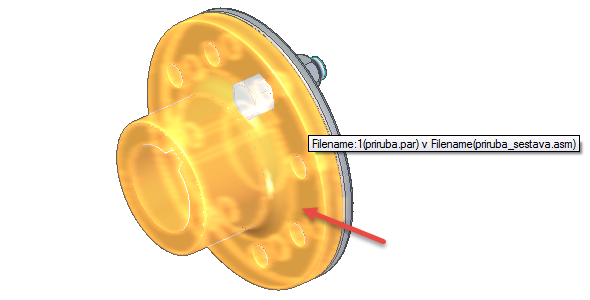

Příkaz pole vyzývá k označení součásti, na kterém se vyskytují díly pro kruhové pole
Příkaz pole vyzývá k označení součásti, na kterém se vyskytují díly pro kruhové pole
Nyní vyberte prvky pole
Nyní vyberte prvky pole

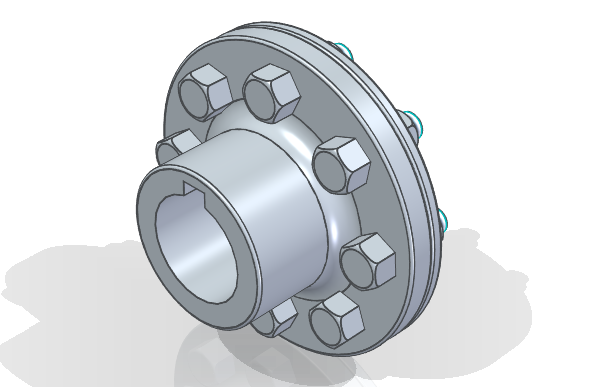

Sestava příruby je hotová. Soubor uložte
Sestava příruby je hotová
Soubor uložte
Soubor uložte

Tip: Pro přidání šroubového spoje lze využít příkaz šroubový spoj, ovšem předpokladem pro jeho použití je mít nainstalované potřebné knihovny. Jak je nainstalovat, si ukážeme v některém z dalších návodů pro Solid Edge.
