Začínáme se Solid Edge: Jak na modul Sestavy #1

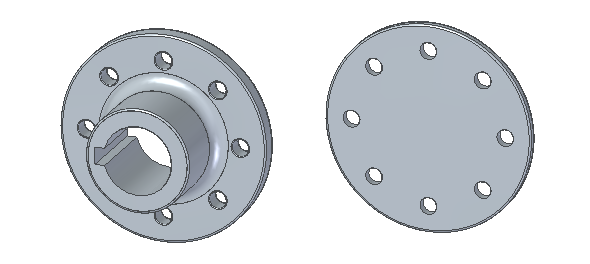

Na jednoduché praktické úloze si ukážeme, jak sestavit šroubový spoj a vytvořit rozebiratelné spojení dvou kusů. Příkladem bude model příruby. K ní si vymodelujeme víko, které bude společně se šroubovým spojem tvořit sestavu.

Kapitoly:

Jak vymodelovat šroub
Jak vymodelovat matici
Postup modelování sestavy spojení šroubem a maticí – 1. část
Postup modelování sestavy spojení šroubem a maticí – 2. část

Modul Sestavy nabízí několik příkazů. Mimo příkazu Vložit komponentu obsahuje i Vazby určené pro skládání sestavy z jednotlivých dílů (pro nejlepší zavazbení je potřeba aplikovat více vazeb).

Vkládání jednotlivých dílů probíhá z vlastní knihovny součástí (součásti, které jsme sami vytvořili) nebo z knihoven třetích stran, tedy ze součástí zpravidla normalizovaných (šrouby, matice, podložky apod.). Za vlastní knihovnu je považována složka na disku, do které si součásti ukládáme. V modulu sestavy lze do jisté míry i skicovat a upravovat 3D skici.

Postup pro vymodelování víka

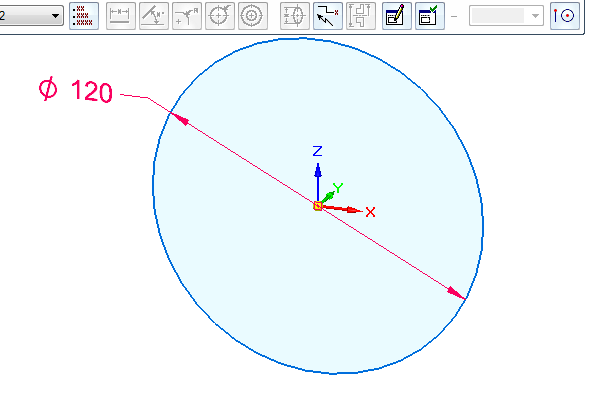

Založte nový dokument iso metric part.par a vyberte příkaz Kružnice středem ze záložky Domů. Nakreslete kružnici o průměru 120 mm — Založte nový dokument **iso metric part.par** a vyberte příkaz **Kružnice** **středem** ze záložky **Domů**. Nakreslete kružnici o průměru 120 mm

Ze záložky Domů zvolte příkaz Vybrat, klikněte do vytvořené kružnice a poté na šipku směrující ven — Ze záložky **Domů** zvolte příkaz **Vybrat**, klikněte do vytvořené kružnice, poté na šipku směrující ven

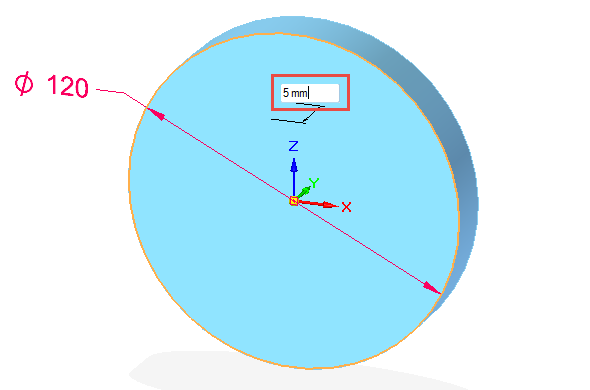

Tažením myši vytvořte objemové těleso o velikosti 5 mm — Tažením myší vytvořte objemové těleso o velikosti 5 mm

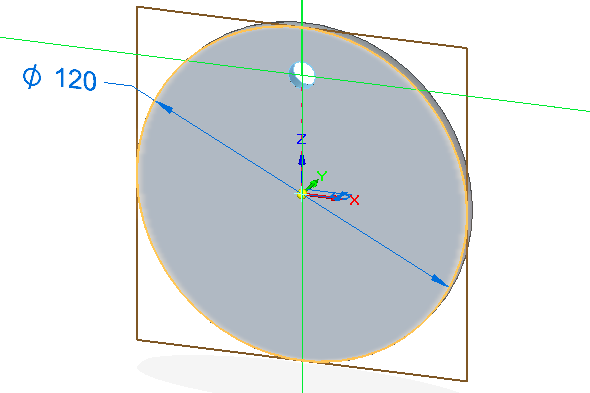

Ze záložky Domů → Tělesa vyberte příkaz Díra. V plovoucím okně Možnosti díry nastavte velikost díry na 10 mm a hloubku 5 mm, poté vytvořte díru na ose Z — Ze záložky **Domů** → **Tělesa** vyberte příkaz **Díra**. V plovoucím okně **Možnosti** **díry** nastavte velikost díry na 10 mm a hloubku 5 mm, poté vytvořte díru na ose Z

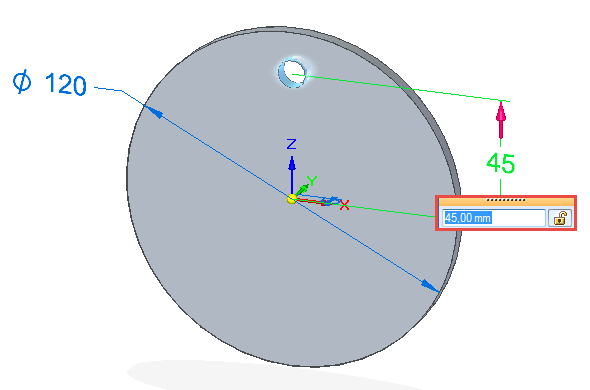

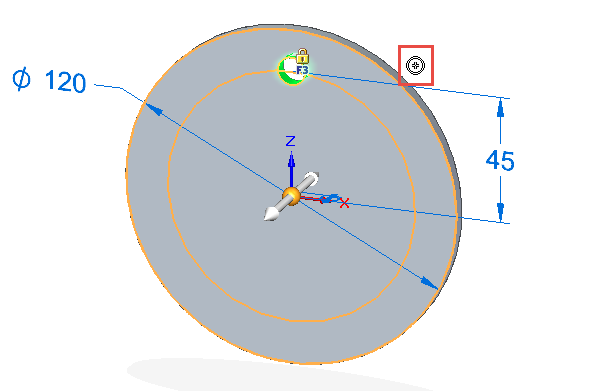

Chytrou kótou definujte velikost odsazení od středu na hodnotu 45 mm — **Chytrou** **kótou** definujte velikost odsazení od středu na hodnotu 45 mm

Ve stromovém modelu klikněte na Díra 1 a ze záložky Domů → Pole vyberte Kruhové — Ve stromovém modelu klikněte na **Díra 1** a ze záložky **Domů** → **Pole** vyberte **Kruhové**

Kurzorem najeďte na hranu víka a počkejte na vazbu Soustředná, poté výběr potvrďte — Kurzorem najeďte na hranu víka a počkejte na vazbu **Soustředná**, poté výběr potvrďte

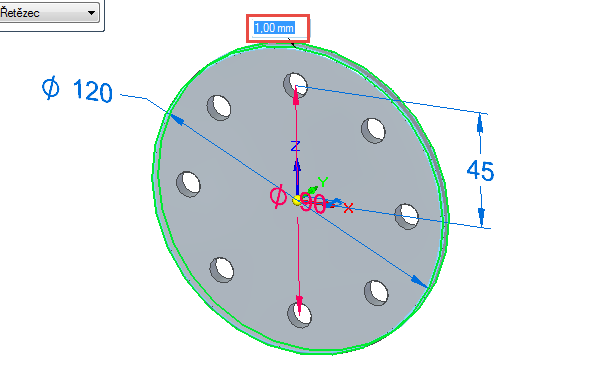

Zadejte počet děr 8. Následně víko zaoblete z obou stran příkazem Zaoblení ze záložky Tělesa — Zadejte počet děr 8. Následně víko zaoblete z obou stran příkazem **Zaoblení** ze záložky **Tělesa**

Soubor uložte na disk pod názvem viko_priruba.par (pro pojmenování dokumentů však doporučujeme volit unikátní název → například 2016-11-01) — Soubor uložte na disk pod názvem **viko_priruba.par** (pro pojmenování dokumentů však doporučujeme volit unikátní název → například 2016-11-01)

Postup pro modul Sestava

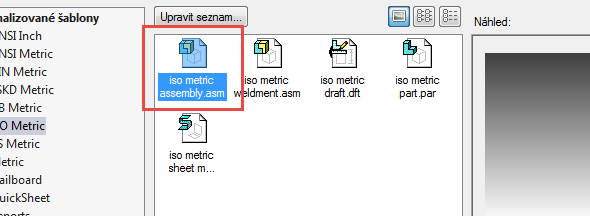

Založte nový dokument iso metric assembly.asm, tím se dostane do prostředí pro skládání komponent

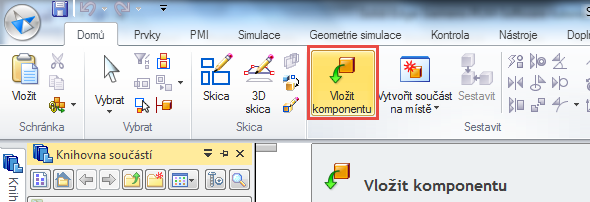

Ze záložky Domů → Sestavit vyberte příkaz Vložit komponentu — Ze záložky **Domů** → **Sestavit** vyberte příkaz **Vložit** **komponentu**

V levé části monitoru se zobrazí Knihovna součástí s předdefinovanou složkou. Kliknutím na ikonku označenou červenou šipkou se dostanete do domácí složky, kde naleznete model víka. Pokud tomu tak není, kliknutím na rolovací políčko vyberte požadovanou složku — V levé části monitoru se zobrazí **Knihovna** **součástí** s předem definovanou složkou. Kliknutím na ikonku označenou červenou šipkou se dostanete do **domácí** **složky**, kde naleznete model víka. Pokud tomu tak není, kliknutím na rolovací políčko vyberte požadovanou složku

Dvojklikem otevřete model víka a pokračujte vyhledáním modelu příruby — Dvojklikem otevřete model víka a pokračujte vyhledáním a vložením modelu příruby

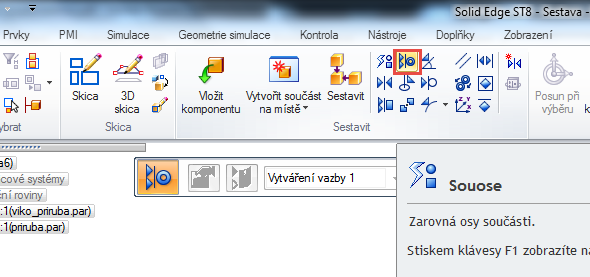

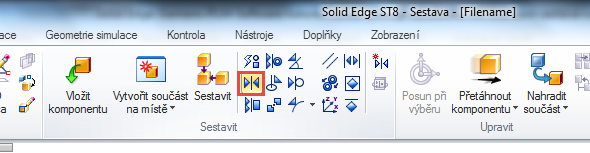

Ze záložky Domů → Sestavit vyberte příkaz Souosé — Ze záložky **Domů** → **Sestavit** vyberte příkaz **Souosé**

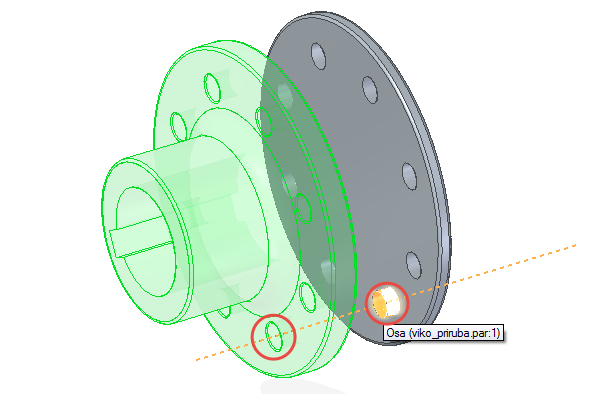

Najeďte kurzorem k jednomu z otvorů na víku, zobrazí se oranžová osa. Označte ji a postup opakujte pro otvor na přírubě → díry se zarovnají – vytvoří se soustředná vazby — Najeďte kurzorem k jednomu z otvorů na víku, zobrazí se oranžová osa. Označte ji a postup opakujte pro otvor na přírubě → díry se zarovnají, vytvoří se soustředná vazba

Pro zajištění souososti všech ostatních otvorů je nutné příkaz opakovat, například na spodních otvorech (zvolit lze libovolný otvor)

Ze záložky Domů → Sestavit vyberte příkaz Proti sobě — Ze záložky **Domů** → **Sestavit** vyberte příkaz **Proti** **sobě**

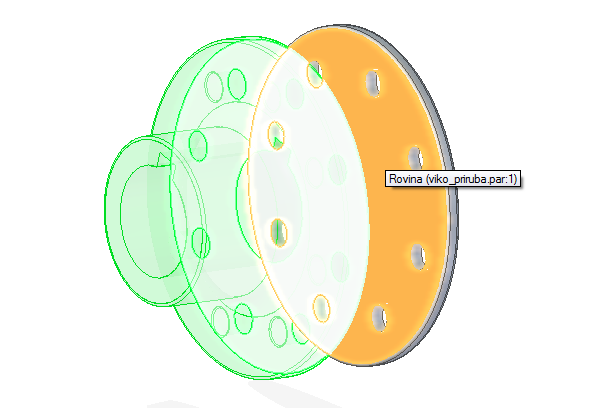

Zvolte plochy, které jsou proti sobě a dokončete operaci — Zvolte plochy, které jsou proti sobě, a dokončete operaci

Soubor sestavy si uložte. Sestavu dokončíme podle návodu Jak na sestavu #2 (připravujeme), kde vložíme šrouby a matice.
