V článku Jak na tvorbu výkresů jsme se již seznámili s prostředím modulu Výkres. Ukázali jsme si, jak zkopírovat vytvořené popisové pole z jiného formátu výkresu ve stejném dokumentu. Na tento postup navážeme a představíme si tvorbu vlastního popisového pole.

Otevřete si dokument, který jste vytvořili v podle návodu Jak na tvorbu výkresové dokumentace. Jedná se o čistý výkres formátu A4 na výšku, bez popisového pole a dalších náležitostí.

Při tvorbě výkresové dokumentace je důležité, aby byl aktivní příkaz Pozadí v záložce Zobrazení → Pohledy listu.
Při tvorbě výkresové dokumentace je důležité, aby byl aktivní příkaz Pozadí v záložce ZobrazeníPohledy listu

Následuje tvorba popisového pole, na výběr máme dvě možnosti:

  • zkopírovat vytvořené popisové pole z jiného formátu výkresu ve stejném dokumentu,
  • vytvořit vlastní popisové pole.

V tomto díle si ukážeme, jak vytvořit vlastní popisové pole.

Tvorba vlastního popisového pole

Popisové pole a rámeček si můžete nakreslit na míru podle potřeby. Postupujte stejným způsobem, jako jste kreslili rámeček výkresu nebo kreslíte skicu (používají se stejné příkazy jako při kreslení skici). Soubor uložte (Ctrl + S).

, inspirovat se můžete tímto obrázkem.
Při tvorbě vlastního popisového pole se můžete inspirovat tímto obrázkem

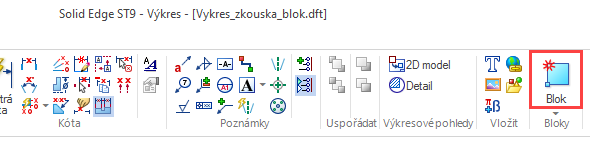

Vytvořené popisové pole převeďte na blok, tím jej můžete aplikovat na všechny formáty listu. Ze záložky Tvorba skici → Bloky vyberte příkaz Blok
Vytvořené popisové pole převeďte na blok, tím jej můžete aplikovat na všechny formáty listu. Ze záložky Tvorba skiciBloky vyberte příkaz Blok
Označte entity k převedení a označte vytvořené popisové pole. Výběr potvrďte pravým tlačítkem
Označte entity k převedení a označte vytvořené popisové pole. Výběr potvrďte pravým tlačítkem
Určete počátek bloku. Z praktických zkušeností doporučujeme vybrat pravý dolní roh. Výběr potvrďte pravým tlačítkem
Určete počátek bloku. Z praktických zkušeností doporučujeme vybrat pravý dolní roh. Výběr potvrďte pravým tlačítkem
Zadejte název bloku a úpravy potvrďte zeleným tlačítkem
Zadejte název bloku a úpravy potvrďte zeleným tlačítkem

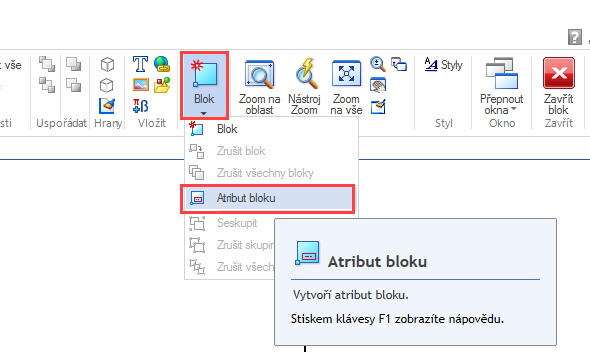

Pro editaci vytvořeného bloku využijte dvojklik. Otevře se editační prostředí bloku. Ze záložky Tvorba skici → Bloky vyberte příkaz Atribut bloku
Pro editaci vytvořeného bloku využijte dvojklik. Otevře se editační prostředí bloku. Ze záložky Tvorba skiciBloky vyberte příkaz Atribut bloku

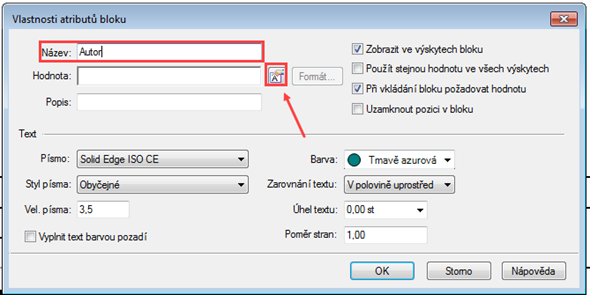

Zvolením příkazu Atribut bloku vytvoříte inteligentní pole. Zadejte Název a klikněte na ikonu Vlastnosti textu na řádku Hodnota
Zvolením příkazu Atribut bloku vytvoříte inteligentní pole. Zadejte Název a klikněte na ikonu Vlastnosti textu na řádku Hodnota

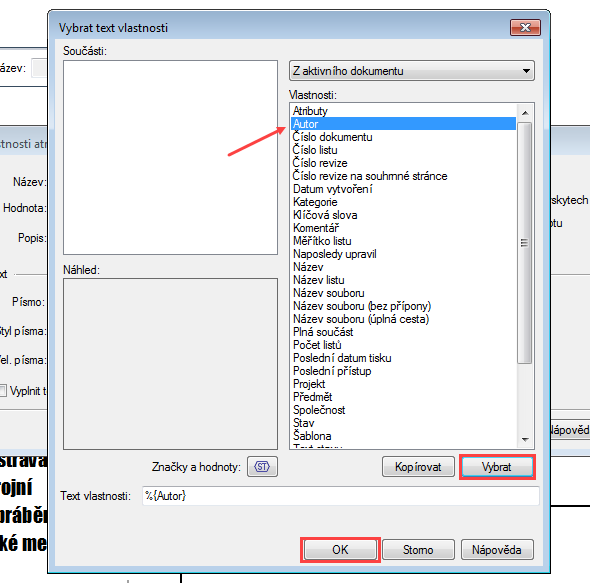

V okně Vybrat text vlastností vyberte z pole Vlastnosti položku Autor, klikněte na tlačítko Vybrat a potvrďte tlačítkem OK
V okně Vybrat text vlastností vyberte z pole Vlastnosti položku Autor, klikněte na tlačítko Vybrat a potvrďte tlačítkem OK
Inteligentní pole umístěte levým tlačítkem a stejným způsobem vytvořte zbývající bloky
Inteligentní pole umístěte levým tlačítkem a stejným způsobem vytvořte zbývající bloky

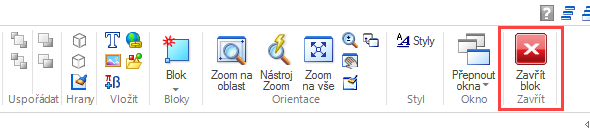

Editační prostředí bloku zavřete příkazem Zavřít blok ze záložky Domů → Zavřít
Editační prostředí bloku zavřete příkazem Zavřít blok ze záložky DomůZavřít
Pro vložení vytvořeného bloku například do formátu A4 – na šířku se přepněte na A4 – list
Pro vložení vytvořeného bloku, například do formátu A4 – na šířku, se přepněte na A4 – list

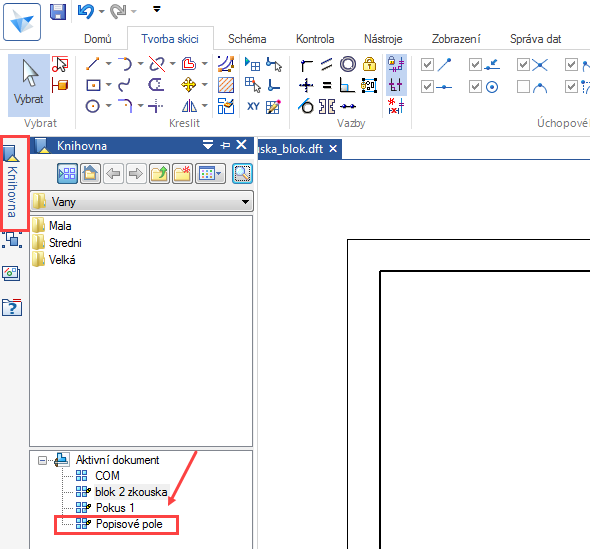

Z knihovny na levé straně obrazovky vyberte vytvořený blok s názvem Popisové pole a tažením jej umístěte do dolního pravého rohu
Z knihovny na levé straně obrazovky vyberte vytvořený blok s názvem Popisové pole a tažením jej umístěte do dolního pravého rohu

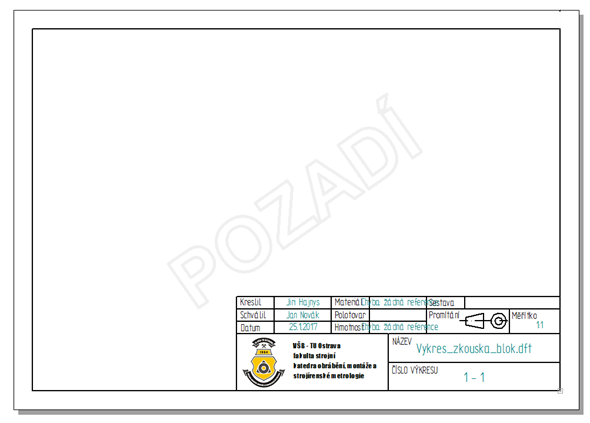

Hotové vyplněné popisové pole na formátu A4 – na šířku (materiál a hmotnost se vyplní až s vloženým modelem).
Hotové vyplněné popisové pole na formátu A4 – na šířku (materiál a hmotnost se vyplní až s vloženým modelem)

V příštím díle našeho seriálu Začínáme se Solid Edge si ukážeme, jak vytvořit šablonu pro rychlé otevření výkresu s vytvořeným popisovým polem.
