V minulém díle Jak na tvorbu výkresů jsme se seznámili s prostředím modulu Výkres. Dnes se podíváme, jak efektivně editovat výkresové pole.

Otevřete si dokument, který jste vytvořili v minulém díle našeho seriálu. Jedná se o čistý výkres formátu A4 na výšku, bez popisového pole a dalších náležitostí.

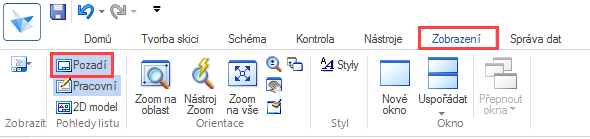

Při tvorbě výkresové dokumentace je důležité, aby byl aktivní příkaz Pozadí v záložce Zobrazení → Pohledy listu.
Při tvorbě výkresové dokumentace je důležité, aby byl aktivní příkaz Pozadí v záložce ZobrazeníPohledy listu

Následuje tvorba popisového pole a na výběr máme dvě možnosti:

  • zkopírovat vytvořené popisové pole z jiného formátu výkresu ve stejném dokumentu,
  • vytvořit vlastní popisové pole.

Tentokrát si ukážeme, jak zkopírovat vytvořené popisové pole z jiného formátu výkresu ve stejném dokumentu.



Kopírování popisového pole

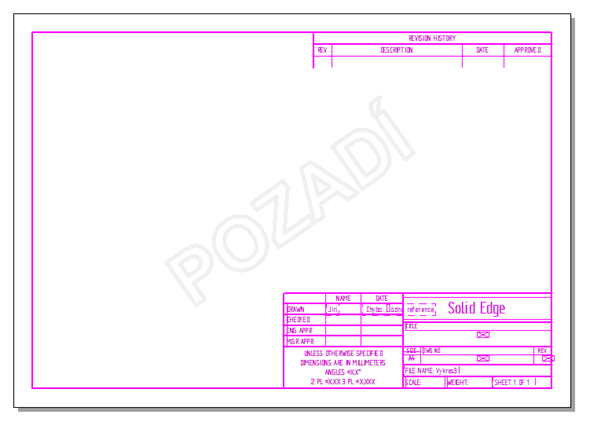

V dolní liště vyberte formát výkresu A4 – List
V dolní liště vyberte formát výkresu A4 – List

Tip: Popisové pole si můžete zkopírovat i z jiného CAD řešení, než je Solid Edge. Zpětná kompatibilita však není zaručena.

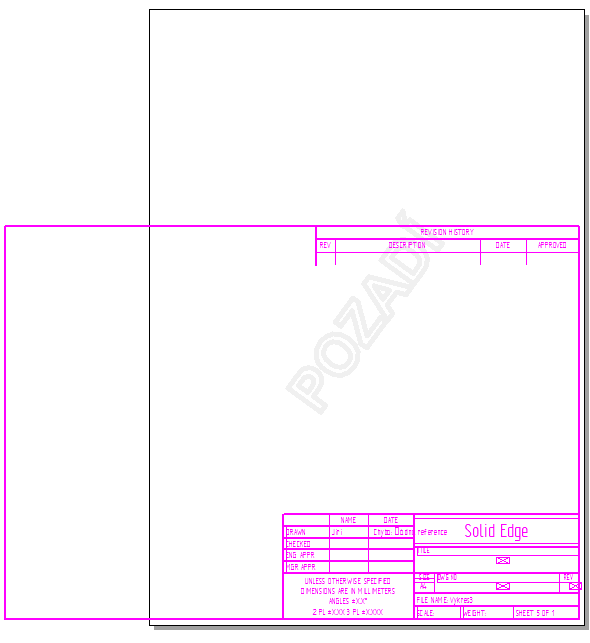

Označte celý výkres tažením levého tlačítka a zmáčkněte klávesovou zkratku Ctrl + C
Označte celý výkres tažením levého tlačítka a zmáčkněte klávesovou zkratku Ctrl + C
Přepněte se znovu na záložku A4 – na výšku
Přepněte se znovu na záložku A4 – na výšku
Zkopírované popisové pole vložte stisknutím klávesové zkratky Ctrl + V a levým tlačítkem určete pozici popisového pole
Zkopírované popisové pole vložte stisknutím klávesové zkratky Ctrl + V a levým tlačítkem určete pozici popisového pole

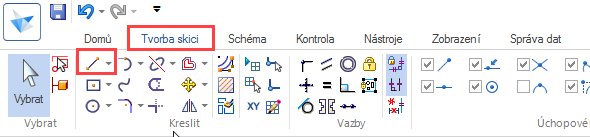

Ze záložky Tvorba skici → Kreslit vyberte příkaz Čára
Ze záložky Tvorba skiciKreslit vyberte příkaz Čára
Nakreslete čáru jako horní ohraničení rámečku výkresu
Nakreslete čáru, která tvoří ohraničení rámečku výkresu

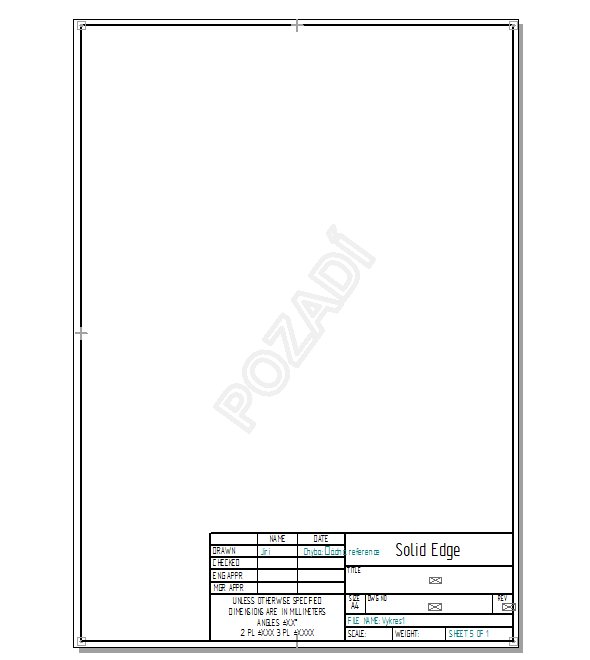

Dokreslete zbytek rámečku a uložte dokument (Ctrl + S)
Dokreslete zbytek rámečku a uložte dokument (Ctrl + S)
Označená pole červenou šipkou se automaticky generují podle nastavení vlastností dokumentu. Ukažme si názorně, kde tyto hodnoty editovat
Červenou šipkou označená pole se automaticky generují podle nastavení vlastností dokumentu. Ukažme si názorně, kde tyto hodnoty editovat

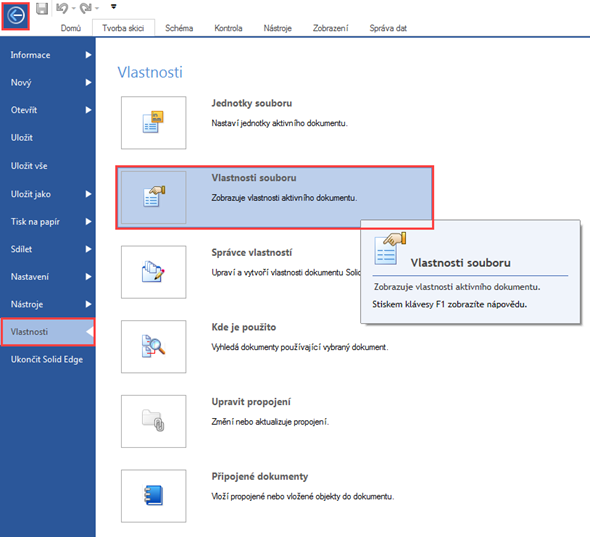

Klikněte na Tlačítko aplikace a zvolte Vlastnosti → Vlastnosti souboru
Klikněte na Tlačítko aplikace a zvolte VlastnostiVlastnosti souboru

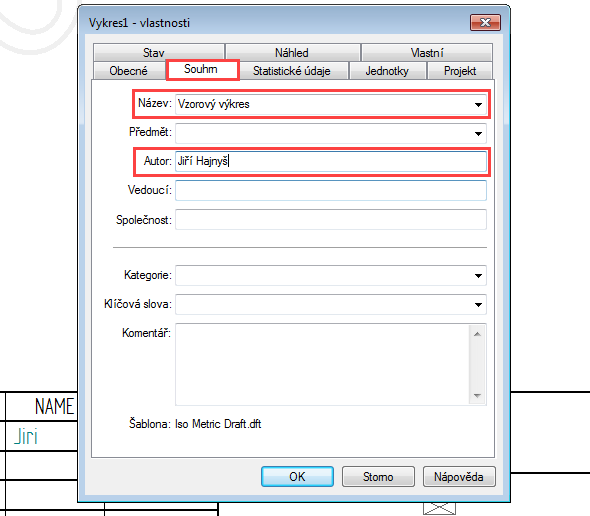

V záložce Souhrn vyplňte název dokumentu a jméno autora
V záložce Souhrn vyplňte název dokumentu a jméno autora

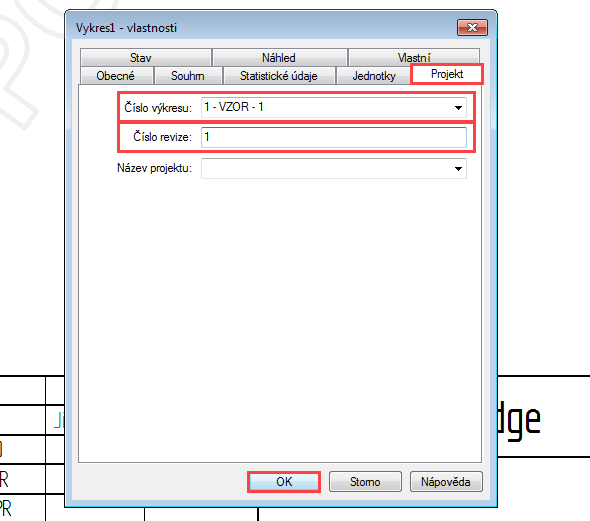

V záložce Projekt vyplňte číslo výkresu, číslo revize a potvrďte tlačítkem OK
V záložce Projekt vyplňte číslo výkresu, číslo revize a potvrďte tlačítkem OK

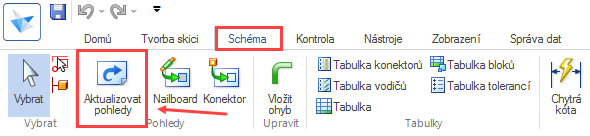

Pokud se hodnoty automaticky nepřepsaly, je nutné v záložce Schéma → Pohledy vybrat příkaz Aktualizovat pohledy
Pokud se hodnoty automaticky nepřepsaly, je nutné v záložce SchémaPohledy vybrat příkaz Aktualizovat pohledy

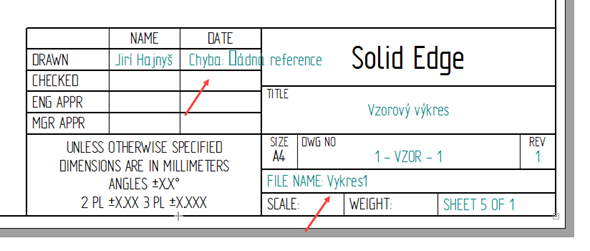

Po aktualizaci si můžete všimnout, že se nevygenerovalo datum a název souboru
Po aktualizaci si můžete všimnout, že se nevygenerovalo datum a název souboru

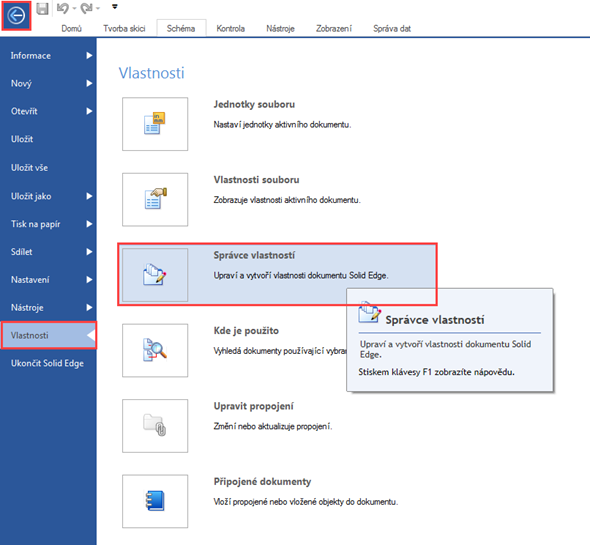

Pro aktualizaci data a názvu souboru klikněte na Tlačítko aplikace a zvolte Vlastnosti → Správce vlastností
Pro aktualizaci data a názvu souboru klikněte na Tlačítko aplikace a zvolte VlastnostiSprávce vlastností

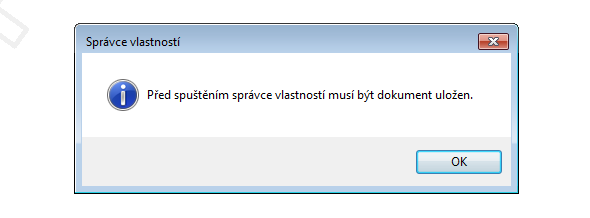

Po kliknutí na Správce vlastností vás program vyzve, abyste dokument uložili před dalším pokračováním. Soubor uložte a opět otevřete Správce vlastností
Po kliknutí na Správce vlastností vás program vyzve, abyste dokument uložili před dalším pokračováním. Soubor uložte a opět otevřete Správce vlastností
V okně Správce vlastností vyplňte zbylé náležitosti (datum se vyplní automaticky) a potvrďte tlačítkem OK
V okně Správce vlastností vyplňte zbylé náležitosti (datum se vyplní automaticky) a potvrďte tlačítkem OK
Datum se vygenerovalo v americkém formátu. Pro změnu na evropský formát klikněte dvakrát na datum
Datum se vygenerovalo v americkém formátu. Pro změnu na evropský formát klikněte dvakrát na datum

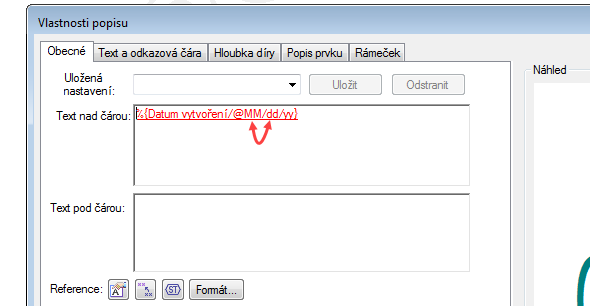

V okně Vlastnosti popisu přehoďte pořadí zápisu písmenek MM za dd. Toto nastavení změní zápis v měsíc za den. Provedené změny potvrďte tlačítkem OK
V okně Vlastnosti popisu přehoďte pořadí zápisu písmenek MM za dd. Toto nastavení změní zápis měsíce a dne. Provedené změny potvrďte tlačítkem OK
Všechny automaticky generované bloky jsou vyplněny. Pole, které se negeneruje, můžete vyplnit ručně
Všechny automaticky generované bloky jsou vyplněny. Pole, které se negeneruje, můžete vyplnit ručně

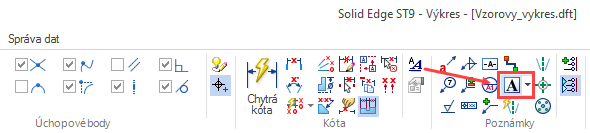

Ze záložky Tvorba skici → Poznámky vyberte příkaz Text
Ze záložky Tvorba skiciPoznámky vyberte příkaz Text

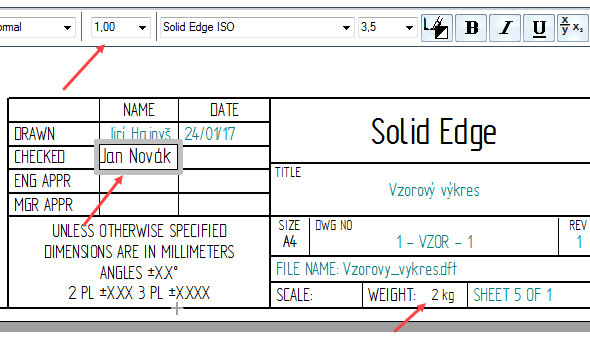

Nakreslete rámeček, kde požadujete text. Podle potřeby upravte velikost písma, zarovnání a další úpravy formátování textu. Popisové pole je vyplněno
Nakreslete rámeček, kde požadujete text. Podle potřeby upravte velikost písma, zarovnání a další úpravy formátování textu. Popisové pole je nyní vyplněno

V příštím díle našeho seriálu Začínáme se Solid Edge si ukážeme druhý postup: Jak vytvořit vlastní popisové pole (připravujeme).
