Pro navrhování plechových dílů se v CAD řešeních používají speciální nástroje, které umožňují zkonstruovat ohnutý tvar plechu. Z hlediska výroby je pak důležité stanovit optimalizovaný rozvinutý tvar. Jak se navrhují plechy v on-line řešení Onshape, představuje nové video.

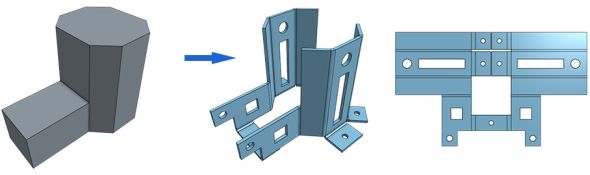

K vytvoření plechového dílu slouží v cloudovém řešení Onshape nová ikona. Poté následují definice tloušťky plechu, poloměr ohybu a tzv. K-faktor, který určuje polohu neutrální osy – poměr mezi vzdáleností neutrální osy od vnitřní plochy a tloušťky plechu (jedná se o bezrozměrné číslo).

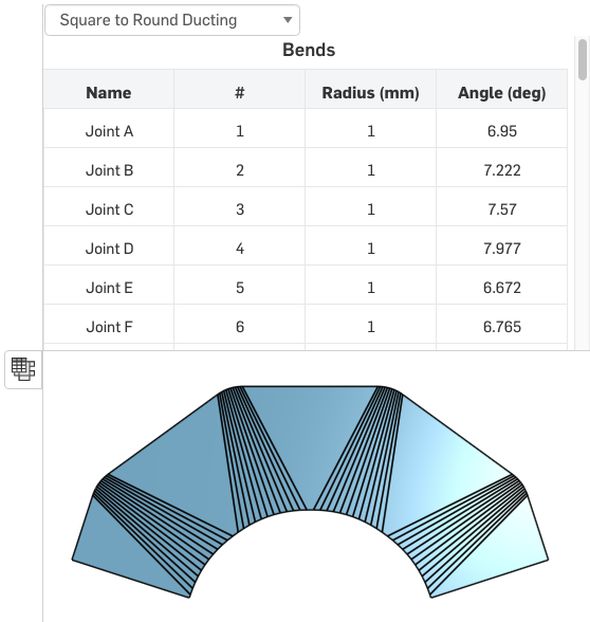

Součástí výrobní dokumentace je pak rozvinutý tvar, na kterém lze definovat řazení ohybů a další technologické operace, které po ohýbání následují. Ten se v řešení Onshape vytvoří automaticky na jedno kliknutí.
Podrobnosti o navrhování plechových dílů v řešení Onshape, včetně videa, najdete na stránce Introducing Sheet Metal in Onshape (anglicky).
Onshape je dostupný bezplatně
Na vývoji řešení Onshape pracuje mj. Jon Hirschtick, zakladatel a bývalý ředitel společnosti SolidWorks. Řešení Onshape je dostupné bezplatně (s omezeným počtem spuštěných projektů) nebo v profesionální verzi (od 100 dolarů měsíčně). Jaké funkce a služby verze zahrnují, najdete na stránce Subscription and Pricing.
