Tipy pro SolidWorks: Jak ve výkresu vybrat hromadně kóty

Potřebujete na výkresu vybrat kóty hromadně? Poradíme vám, jak.

Pro hromadný výběr kót se používá funkce Výběrový filtr. Pomáhá při výběru určitých výběru typů položek (např. kóty) v grafické ploše nebo v oblasti výkresu.

Postup hromadného výběru kót v oblasti výkresu

V prostředí výkresu stiskněte klávesu F5. V dolní části obrazovky se zobrazí panel nástrojů Výběrový filtr.

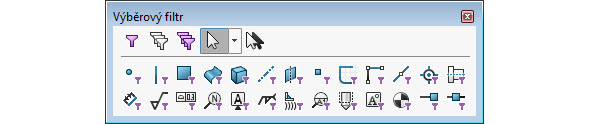

Z počtu funkčních tlačítek na panelu nástrojů Výběrový filtr je zřetelné, že lze filtrovat i jiné entity – např. hrany, plochy, povrchová nebo objemová těla — Z počtu funkčních tlačítek na panelu nástrojů **Výběrový filtr** je zřetelné, že lze filtrovat i jiné entity – např. hrany, plochy, povrchová nebo objemová těla

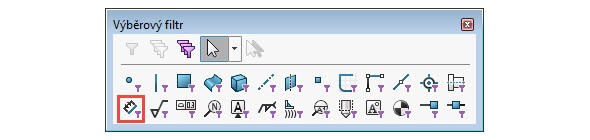

Vyberte filtr Filtrovat kóty/popisy děr — Vyberte filtr **Filtrovat kóty/popisy děr**

U kurzoru myši se zobrazí symbol charakteristický pro výběr nástrojem Výběrový filtr

Levým tlačítkem a tažením myši proveďte hromadný výběr kót

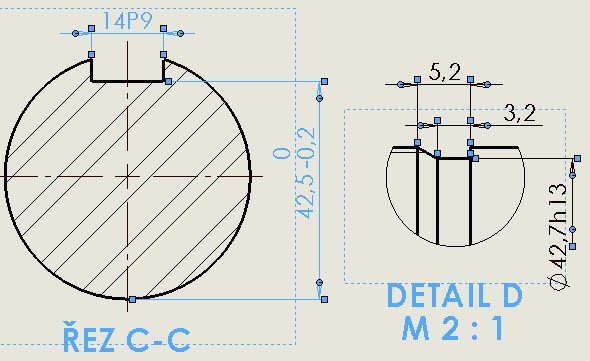

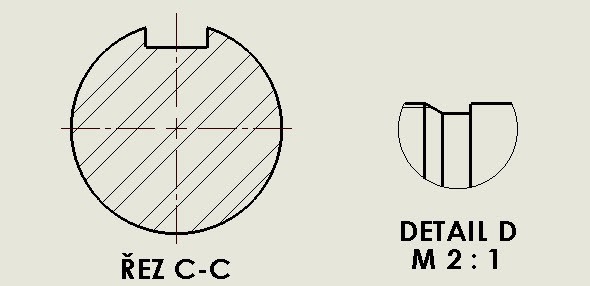

Do výběru jsou zahrnuty pouze kóty. Když je vymažete, zůstanou popisy pohledů v řezu a detailu

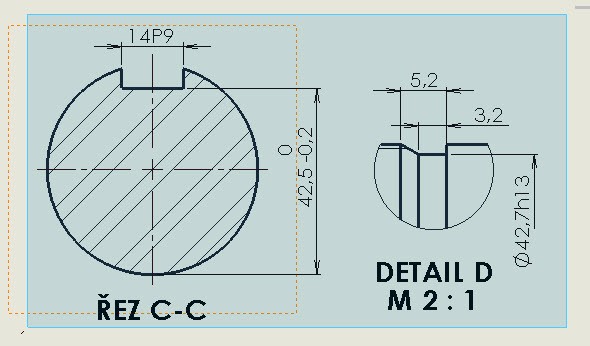

Pokud provedete výběr standardním způsobem (bez aktivního nástroje Výběrový filtr), zahrnete do výběru i popisy — Pokud provedete výběr standardním způsobem (bez aktivního nástroje **Výběrový filtr**), zahrnete do výběru i popisy

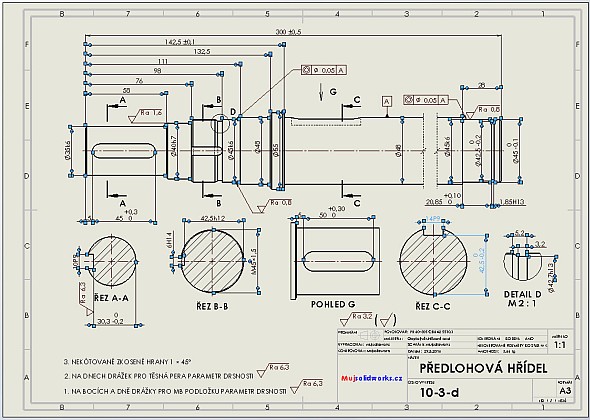

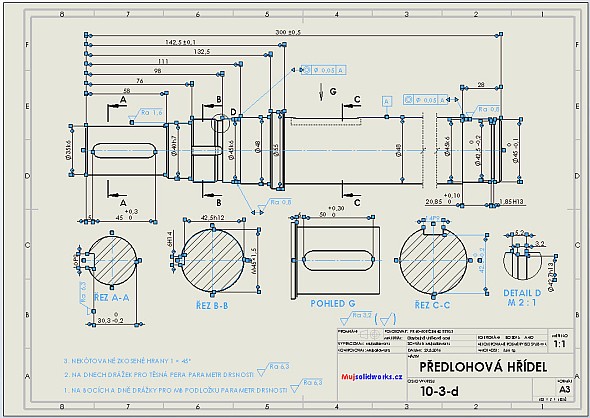

Výběr kót výběrovým filtrem můžete aplikovat na celý výkres — Nástroj **Výběrový filtr** můžete použít při výběru kót na celém listu výkresu

Nástroj Výběrový filtr ukončíte klávesou F6.
