Tipy pro SolidWorks: Jak aktivovat režim RealView v SolidWorksu 2017

S vydáním aktuální verze SolidWorksu mohou mít mnozí uživatelé problémy s aktivací zobrazovacích pohledů RealView a Okolní okluze. V tomto návodu vám poradíme, jak fotorealistické zobrazení aktivovat.

Nemožnost aktivovat zobrazovací pohledy souvisí s certifikací karty. Zda je vaše grafická karta certifikována, si můžete ověřit na stránce Graphics Card Drivers.

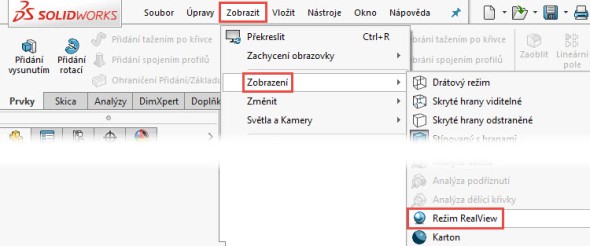

Tip: Nemožnost aktivovat zobrazovací režimy poznáte podle šedého ikony RealView v nabídce Zobrazit → Zobrazení… — **Tip:** Nemožnost aktivovat zobrazovací režimy poznáte podle šedé ikony **RealView** v nabídce **Zobrazit** → **Zobrazení**…

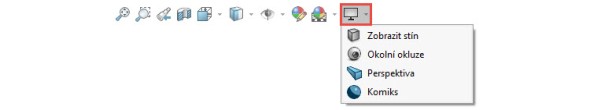

…a taky podle toho, že chybí tlačítko RealView v panelu Průhledné zobrazení → Nastavení pohledu. — … a také podle chybějícího tlačítka **RealView** v panelu **Průhledné** **zobrazení** → **Nastavení** **pohledu**.

Nemůžete-li zapnout režim RealView, postupujte podle návodu níže.

Upozornění: Přestože se jedná a nepatrný zásah do editoru registrů, postupujte podle návodu se vší opatrností.

Postup aktivace režimu RealView

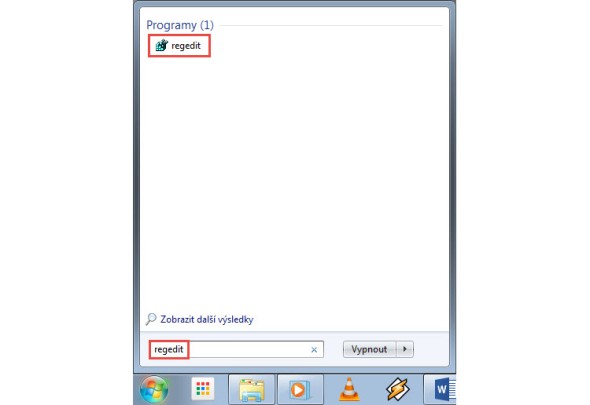

Stiskněte tlačítko Start, do příkazového řádku napište text regedit a stiskněte Enter. Spustí se editor registrů. — Stiskněte tlačítko **Start**, do příkazového řádku napište text **regedit** a stiskněte **Enter**. Spustí se editor registrů

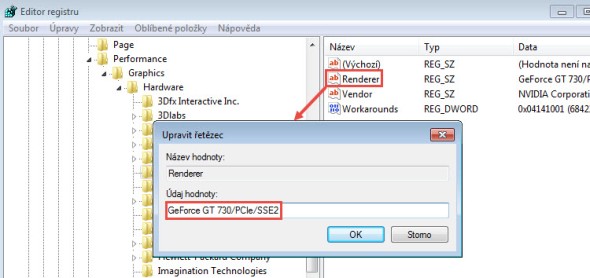

V okně Editor registru vyhledejte v kořenovém adresáři Počítač (1) složku Current (2) podle cesty: HKEY_CURRENT_USER\Software\Solidworks\SOLIDWORKS 2017\Performance\Graphics\Hardware\Current. V pravé části okna klikněte dvakrát na položku Renderer (3). — V okně **Editor registru** vyhledejte v kořenovém adresáři **Počítač** (1) složku **Current** (2) podle cesty: **HKEY_CURRENT_USER\Software\Solidworks\SOLIDWORKS 2017\Performance\Graphics\Hardware\Current**. V pravé části okna klikněte dvakrát na položku **Renderer** (3)

Z okna Upravit řetězec vložte do schránky pomocí klávesové zkratky Ctrl + C text v poli Údaj hodnoty. Údaj hodnoty souvisí s typem a označením grafické karty a může být jiný, než ten který vidíte na obrázku v závislosti na tom, jakou grafickou kartu používáte. Zavřete okno Upravit řetězec tlačítkem Storno — Z okna **Upravit řetězec** uložte do schránky pomocí klávesové zkratky **Ctrl** + C text v poli **Údaj hodnoty**. Údaj hodnoty souvisí s typem a označením grafické karty a může být jiný, než ten, který vidíte na obrázku – v závislosti na tom, kterou grafickou kartu používáte. Zavřete okno **Upravit** **řetězec** tlačítkem **Storno**

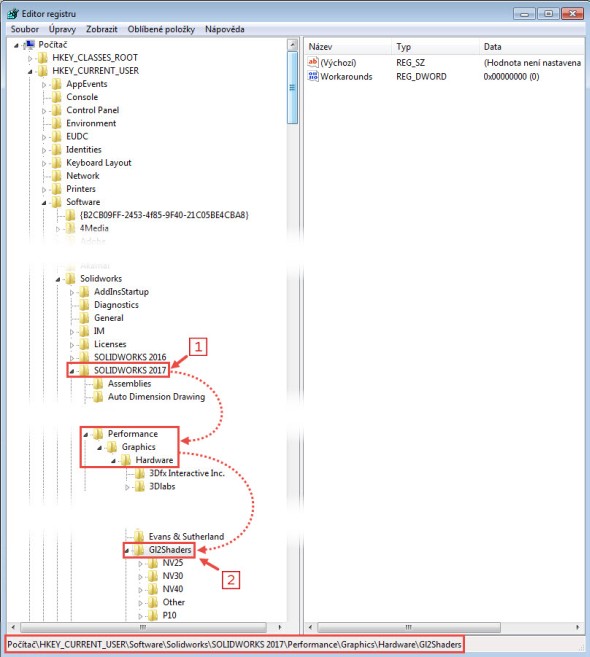

V okně Editor registru vyhledejte ve složce SOLIDWORKS 2017 (1) složku Gl2Shaders (2). Postupujte podle adresy HKEY_CURRENT_USER\Software\Solidworks\SOLIDWORKS 2017\Performance\Graphics\Hardware\Gl2Shaders — V okně **Editor registru** vyhledejte ve složce **SOLIDWORKS 2017** (1) složku **Gl2Shaders** (2). Postupujte podle adresy **HKEY_CURRENT_USER\Software\Solidworks\SOLIDWORKS 2017\Performance\Graphics\Hardware\Gl2Shaders**

Vytvořte nový klíč podle typu grafické karty. Máte-li grafickou kartu:

NVIDIA, klikněte pravým tlačítkem na složku NV40 a z kontextového panelu vyberte příkaz Nový → Klíč,
Intel(R), klikněte pravým tlačítkem na složku Other a z kontextového panelu vyberte příkaz Nový → Klíč,
3Dlabs, klikněte pravým tlačítkem na složku P20 a z kontextového panelu vyberte příkaz Nový → Klíč,
HP ATI, klikněte pravým tlačítkem na složku R420 a z kontextového panelu vyberte příkaz Nový → Klíč,
AMD, klikněte pravým tlačítkem na složku RV900 a z kontextového panelu vyberte příkaz Nový → Klíč.

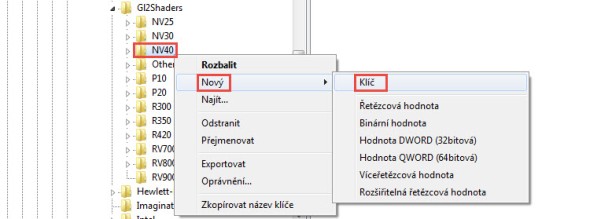

NVIDIA, klikněte pravým tlačítkem na složku NV40 a z kontextového panelu vyberte příkaz Nový → Klíč, — Vytvořte nový klíč podle typu grafické karty. Máte-li grafickou kartu **NVIDIA**, klikněte pravým tlačítkem na složku **NV40** a z kontextového panelu vyberte příkaz **Nový** → **Klíč**

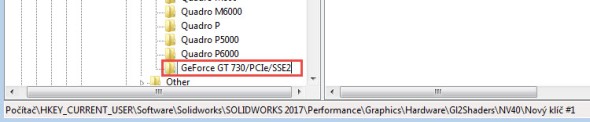

Název složky musí být shodný s názvem grafické karty, proto vložte text ze schránky klávesovou zkratkou Ctrl + V — Název složky musí být shodný s názvem grafické karty, proto vložte text ze schránky klávesovou zkratkou **Ctrl** + V

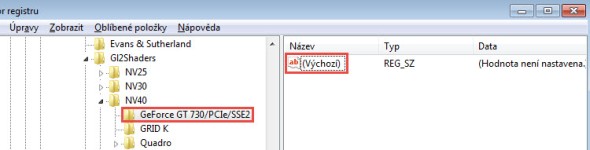

Klikněte ve stromu na novou složku a podívejte se do pravého pole. Uvidíte pouze jeden registr s názvem Výchozí — Klikněte ve stromu na novou složku a podívejte se do pravého pole. Uvidíte pouze jeden registr s názvem **Výchozí**

Klikněte pravým tlačítkem do pravého pole a z kontextového panelu vyberte příkaz Nový → Hodnota QWORD (64bitová). — Klikněte pravým tlačítkem do pravého pole a z kontextového panelu vyberte příkaz **Nový** → **Hodnota QWORD (64bitová)**

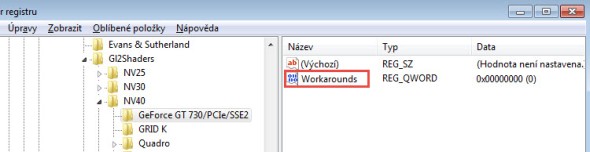

Napište název registru Workarounds. — Napište název registru **Workarounds**

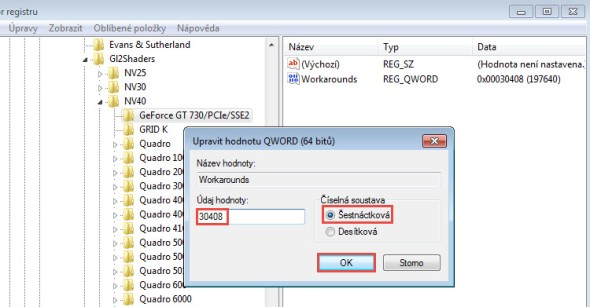

Dvojklikem na registr Workarounds otevřete okno Upravit hodnotu QWORD (64 bitů) a napište do pole Údaj hodnoty číselný údaj 30408. Zkontrolujte, zda je zaškrtnuté pole Šestnáctková v poli Číselná soustava. — Dvojklikem na registr **Workarounds** otevřete okno **Upravit hodnotu QWORD (64 bitů)** a napište do pole **Údaj hodnoty** číselný údaj **30408**. Zkontrolujte, zda je zaškrtnuté pole **Šestnáctková** v poli **Číselná soustava**

Zavřete okno Editor registrů a spusťte SolidWorks 2017.

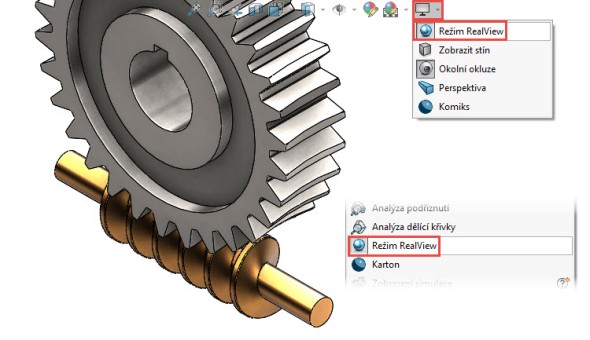

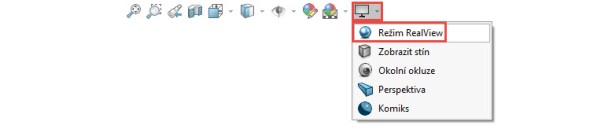

Založte nový díl a zkontrolujte v panelu Průhledné zobrazení, zda nabídka Nastavení pohledu obsahuje tlačítko RealView — Založte nový díl a zkontrolujte v panelu **Průhledné zobrazení**, zda nabídka **Nastavení pohledu** obsahuje tlačítko **RealView**

Tip: Pokud tlačítko v panelu Průhledné zobrazení vidíte, musí být barevná ikona RealView v nabídce Zobrazit → Zobrazení. — **Tip:** Pokud tlačítko v panelu **Průhledné zobrazení** vidíte, musí být barevná ikona **RealView** v nabídce **Zobrazit** → **Zobrazení**

Pokud tlačítko v panelu Průhledné zobrazení → Nastavení pohledu nevidíte, v okně Upravit hodnotu QWORD (64 bitů) vyzkoušejte postupně měnit hodnoty v tomto pořadí:

31408,
30008,
80408,
80008,
40408,
40008,
60008.
