Tipy a návody pro SolidWorks: Sloučení vícetělových dílů

V poslední části návodu si názorně ukážeme, jak sloučit modely hřídele a ozubeného kola v jeden díl pomocí přímých úprav. Vytvoříme pastorkovou hřídel.

Abyste si mohli návod prakticky vyzkoušet, budete potřebovat modely hřídele a ozubeného kola. Vytvořte si je podle 1. a 2. kapitoly našeho seriálu.

Kapitoly:

Postup modelování hřídele
Konstrukce ozubeného kola
Sloučení vícetělového dílu v jeden díl

V horní liště klikněte na ikonu Otevřít

Tip: Existující dokument můžete otevřít také klávesovou zkratkou Ctrl + O. Pokud jste s modelem nedávno pracovali, můžete použít klávesu R a vyhledat jej mezi naposledy otevřenými dokumenty.

Vyhledejte adresář C:\PASTORKOVÁ HŘÍDEL (1), vyberte model hřídele 2017-01-01 (2) a otevřete díl tlačítkem Otevřít (3) — Vyhledejte adresář **C:\PASTORKOVÁ HŘÍDEL** (1), vyberte model hřídele **2017-01-01.SLDPRT** (2) a otevřete díl tlačítkem **Otevřít** (3)

V nabídce Vložit vyberte možnost Díl… — V nabídce **Vložit** vyberte možnost **Díl…**

V adresáři C:\PASTORKOVÁ HŘÍDEL vyberte model ozubeného kola 2017-01-02 a díl otevřete — V adresáři **C:\PASTORKOVÁ HŘÍDEL** vyberte model ozubeného kola **2017-01-02.SLDPRT** a díl otevřete

Kliknutím do prostoru grafické plochy umístěte díl

Klikněte na malou černou šipku vedle příkazu Uložit a vyberte možnost Uložit jako. Vícetělový díl si uložte do adresáře C:\PASTORKOVÁ HŘÍDEL s názvem 2017-01-00 a uložení potvrďte tlačítkem Uložit — Klikněte na malou černou šipku vedle příkazu **Uložit** a vyberte možnost **Uložit jako**

Vícetělový díl si uložte do adresáře C:\PASTORKOVÁ HŘÍDEL s názvem 2017-01-00.SLDPRT a uložení potvrďte tlačítkem Uložit — Vícetělový díl si uložte do adresáře **C:\PASTORKOVÁ HŘÍDEL** s názvem **2017-01-00.SLDPRT** a uložení potvrďte tlačítkem **Uložit**

Všimněte si, že ve FeatureManageru přibyla složka Objemová těla(2) — Všimněte si, že ve **FeatureManageru** přibyla složka **Objemová těla(2)**

Tip: Složka obsahuje dvě děla: hřídel a ozubené kolo. V případě potřeby můžete s modely pracovat, např. jedno z těl skrýt.

Pro výběr příkazů pro přesunutí těl a jejich sloučení musíte mít zobrazenou záložku Přímé úpravy. Pravým tlačítkem klikněte kamkoliv do šedé lišty CommandManageru a místní nabídky vyberte Přímé úpravy — Pro výběr příkazů pro přesunutí těl a jejich sloučení musíte mít zobrazenou záložku **Přímé** **úpravy**. Pravým tlačítkem klikněte kamkoli do šedé lišty **CommandManageru** a z místní nabídky vyberte **Přímé** **úpravy**

Tip: Příkazy pro přesunutí a sloučení těl naleznete v záložce Vložit → Prvky.

V záložce Přímé úpravy vyberte příkaz Přesunout/kopírovat těla — V záložce **Přímé** **úpravy** vyberte příkaz **Přesunout/kopírovat těla**

V PropertyManageru Přesunout/kopírovat tělo do pole Těla k přesunutí vyberte ozubené kolo. Označte válcovou plochu hřídele a ozubeného kola, vložte vazbu Soustředná tlačítkem Přidat — V **PropertyManageru** **Přesunout/kopírovat tělo** do pole **Těla k přesunutí** vyberte ozubené kolo. Označte válcovou plochu hřídele a ozubeného kola, vložte vazbu **Soustředná** tlačítkem **Přidat**

Pokračujte označením čelní plochy obou dílů a vyberte vazbu Vzdálenost. Zadejte vzdálenost odsazení vybraných ploch 142,5 mm a přidejte vazbu tlačítkem Přidat — Pokračujte označením čelní plochy obou dílů a vyberte vazbu **Vzdálenost**. Zadejte vzdálenost odsazení vybraných ploch **142,5 mm** a přidejte vazbu tlačítkem **Přidat**

Dokončete příkaz potvrzovacím tlačítkem a uložte dokument (Ctrl + S).

V záložce Přímé úpravy vyberte příkaz Kombinovat — V záložce **Přímé úpravy** vyberte příkaz **Kombinovat**

V PropertyManageru Kombinovat zvolte typ operace Sečíst. Do pole Těla ke spojení vyberte oba díly a potvrďte příkaz — V **PropertyManageru** **Kombinovat** zvolte typ operace **Sečíst**. Do pole **Těla ke spojení** vyberte oba díly a potvrďte příkaz

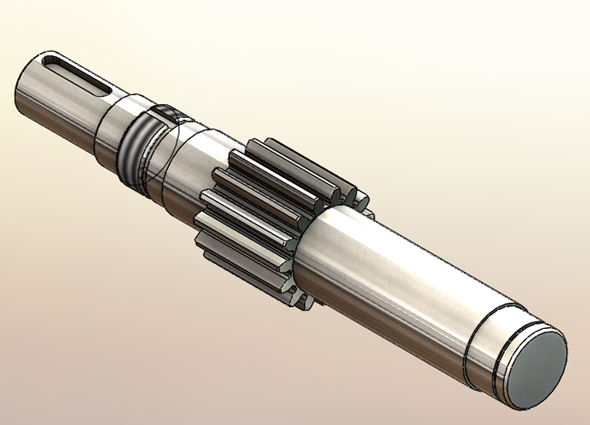

Jelikož model obsahuje pouze jedno tělo, složka Objemová těla ve FeatureManageru zmizela. Model pastorkové hřídele je hotov. Uložte dokument (Ctrl + S).
