Maltézský kříž byl vynalezen v roce 1896. Ačkoliv by to nikdo neřekl, světlo světa spatřil o rok později, než byl vynalezen film. Hovoříme o tom z toho důvodu, že má s filmem hodně společného.
Jeho jednoduchost spočívá v důmyslné mechanické konstrukci, jejímž základem je řešení strhovacího mechanismu, který převádí plynulý posun filmu ve filmovém pásu na pohyb jednotlivých oken s minimalizací doby na jejich výměnu. Používá se dodnes, akorát přibyly jeho alternativy. Jméno si získal podle znaku maltézského kříže.
Nyní se vraťme k modelování. Tato součást byla vybrána proto, že nevyžaduje pokročilé znalosti v softwaru SolidWorks a lze na ní odzkoušet základní operace v režimu modelování součástí. Tvorba modelů vyžaduje určitou míru znalostí přidávání vazeb, a to zejména vazby symetrické a tečné. Využívat se bude základních příkazů jako je přidat vysunutím a odebrat vysunutím.
V prvním díle vymodelujeme komponenty. Ve druhém díle vytvoříme sestavu, kterou následně rozpohybujeme v režimu simulace pohybů.
Stojan

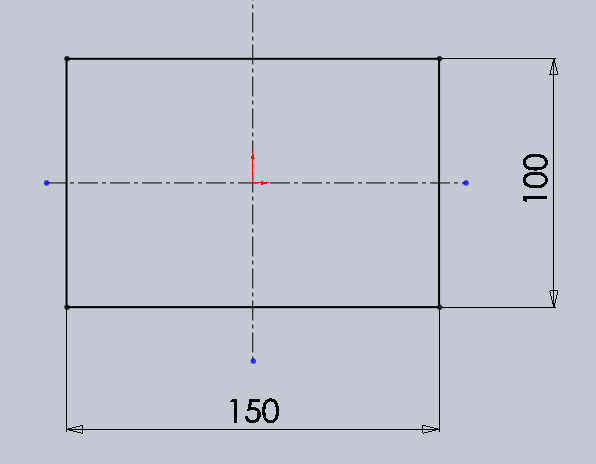

Nakreslíme v rovině Horní dno stojanu. Použitou vazbou je „sjednocená“ (sjednocený středový bod nakreslené přímky s na ní kolmou osou).
Profil dna vysuneme o 10 mm a vytvoříme úkos 25°.

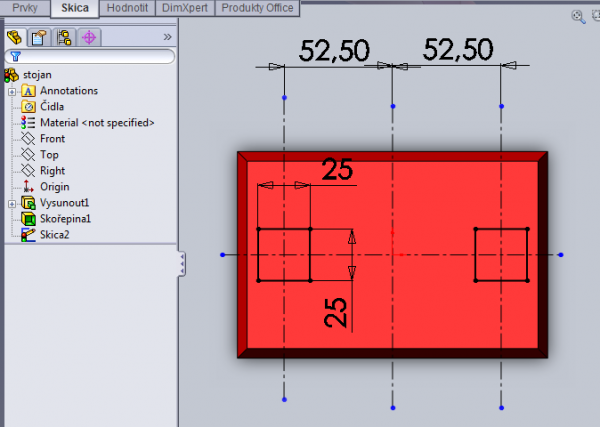

Nakreslíme profily nosníků. Opět využíváme symetričnosti.

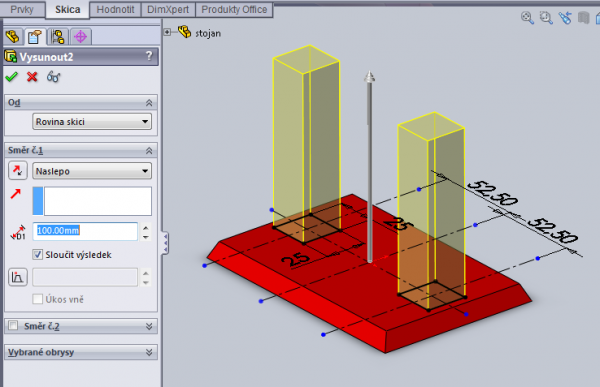

Profily vysuneme do vzdálenosti 100 mm.

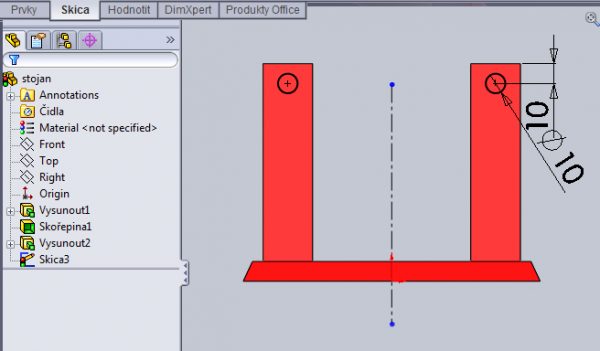

Na přední straně nosníků nakreslíme profily čepů. Použitou vazbou je svislá vazba (středový bod hrany a střed kružnice).

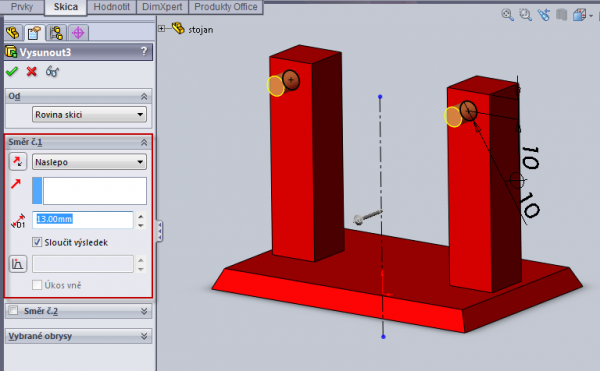

Profily čepů vysuneme do vzdálenosti 13 mm.

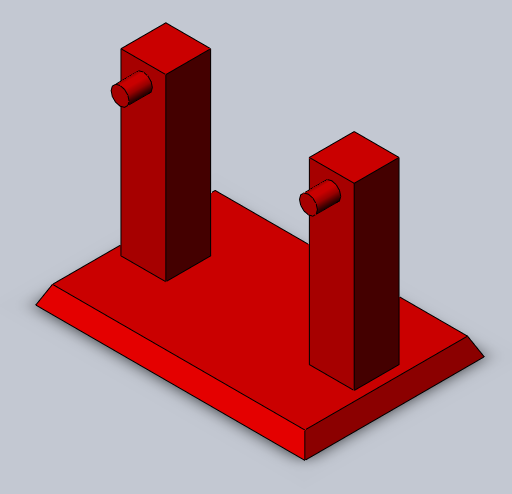

Model stojanu.
Hnací člen
Nakreslíme profil rotační části v rovině Přední.

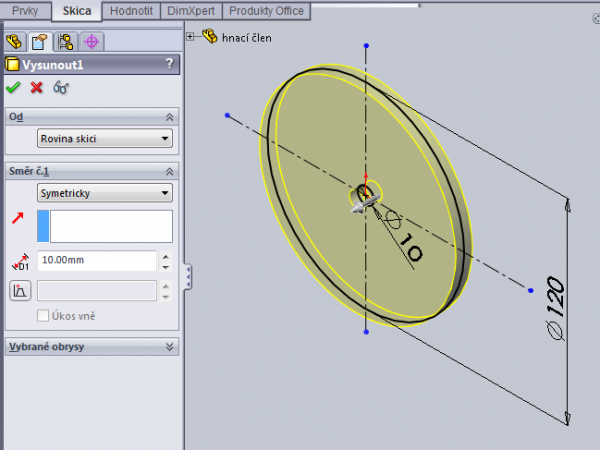

Profil vysuneme do vzdálenosti 10 mm.

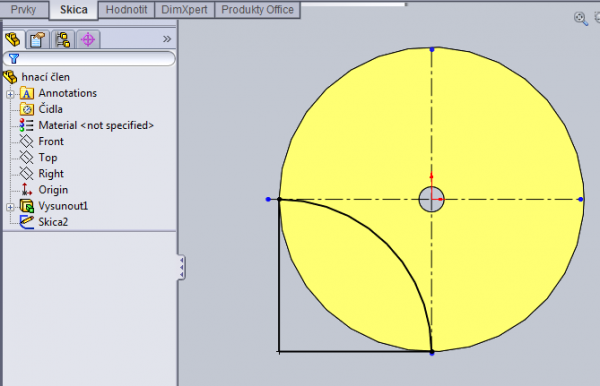

Nakreslíme profil kruhové výseče. Koncové body oblouku jsou sjednocené s osami a s vnější kružnicí.

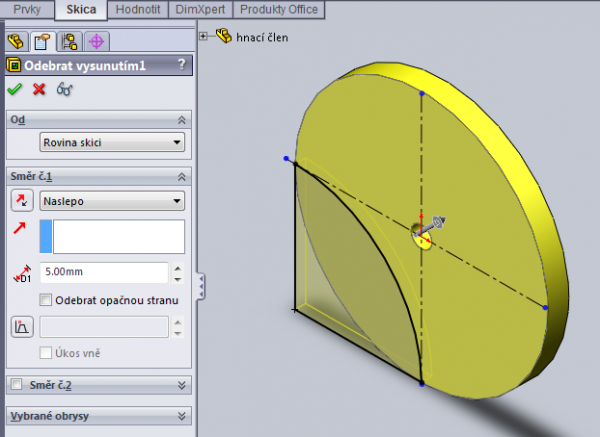

Odebereme profil kruhové výseče do vzdálenosti 5 mm.

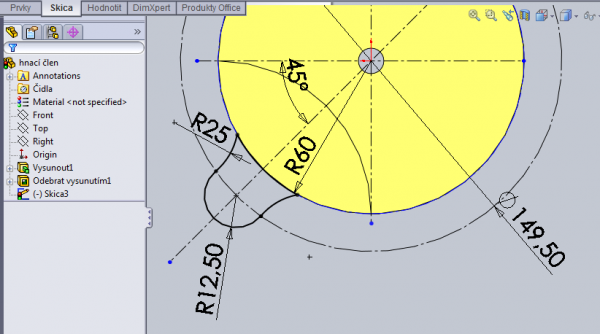

Nakreslíme profil výstupku. Použitými vazbami jsou vazby „kordiální“ a „tečná“.

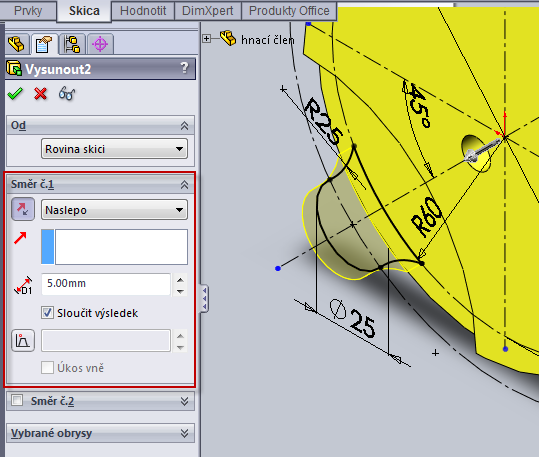

Profil výstupku vysuneme do vzdálenosti 5 mm.

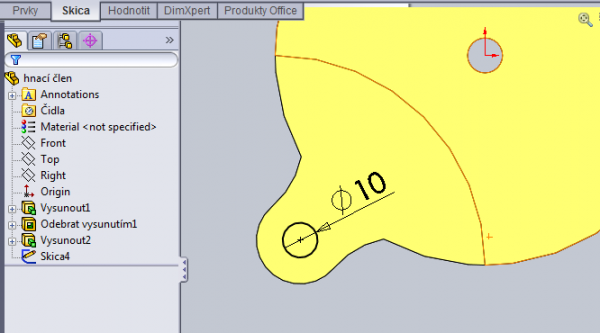

Do středu profilu nosu nakreslíme profil hnacího čepu. Použitou vazbou je vazba soustředná.

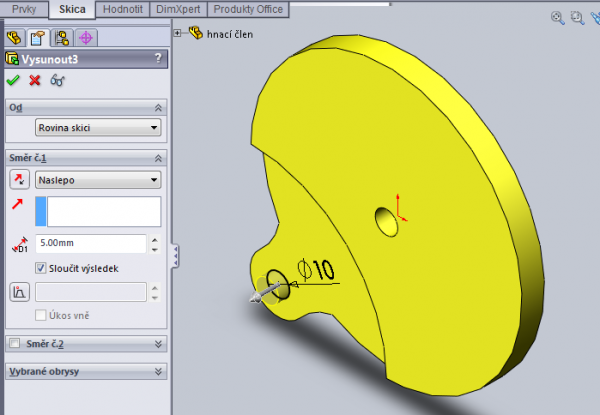

Profil čepu vysuneme do vzdálenosti 5 mm.

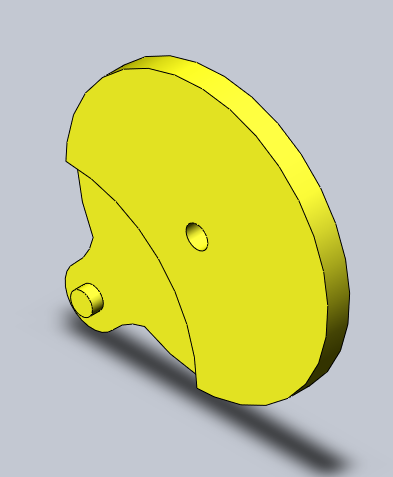

Model hnací části.
Hnaný člen
V rovině Přední nakreslíme profil hnaného členu. Použijeme vazbu „sjednocení“ a tečná. Profil buď zrcadlíme podle os, nebo jej nakreslíme pouze v I. kvadrantu a pomocí příkazu Kruhové pole jej okopírujeme do zbývajících kvadrantů.

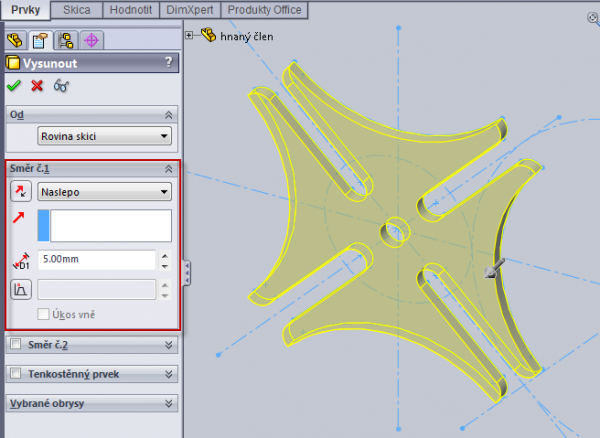

Profil vysuneme do vzdálenosti 5 mm.

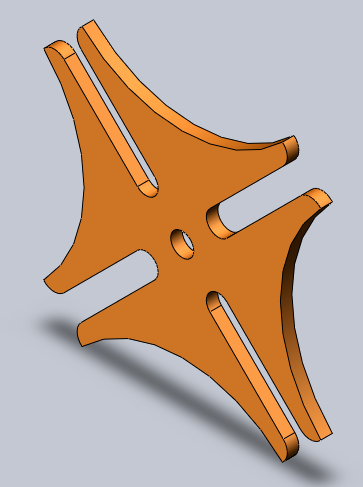

Model hnané části.
Příště si popíšeme vytvoření sestavy ze zde navržených dílů.
