V Solid Edge se synchronní technologií můžete – podobně jako v modelovacích programech založených na historii a na rozdíl od explicitních modelovacích aplikací – používat funkce pro výběr geometrie. Samotným výběrem funkcí však nemusíte dosáhnout očekávaných výsledků, zejména u importovaných modelů 3D, které funkce vůbec neobsahují.
Výběrem podle geometrických podmínek urychlíte samotný výběr a můžete pracovat s importovanými daty, jako by se jednalo o původní data systému Solid Edge. Správce výběru systému Solid Edge představuje špičkový nástroj, který nabízí alternativní způsoby, jak urychlit výběr a dosáhnout požadovaných výsledků.

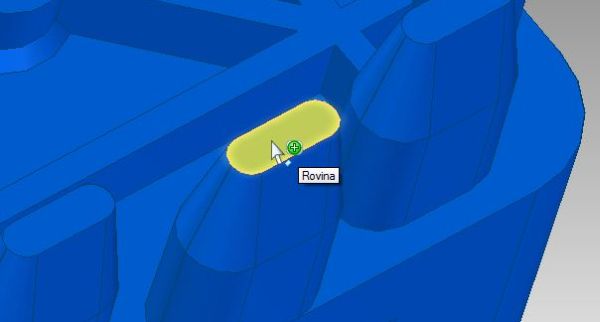

Možnosti správce výběru závisí na vybraném typu geometrie – může se jednat o rovinné, radiální nebo válcové plochy. Na příkladu této roviny (obr. 2) ukazujeme, jak funkci použít v praxi:
1. Začněte výběrem plochy, kterou chcete upravovat. Po výběru plochy se zobrazí ovládací kolečko.
2. Přesuňte kurzor na vybranou plochu. Objeví se zelená tečka se symbolem plus.
Klepnutím na zelenou tečku aktivujete správce výběru. Po změně na červenou tečku s bílým trojúhelníkem klepněte na červenou tečku. Tím zobrazíte nabídku správce výběru.
4. Nyní máte k dispozici více možností volby geometrie, a není proto nutné plochy vybírat jednotlivě. Lze například zvolit geometrii, jež je rovnoběžná a zarovnaná s vaším výběrem (viz uvedený příklad). Připraveny jsou také další geometrické podmínky jako vodorovná, svislá, tangenciální atd. Díky nim nemusíte opakovaně klepat na jednotlivé vybrané plochy, a urychlíte tak výběr geometrie.
5. Pro plochu můžete použít i možnosti symetrie a dokonce také pole rozsahu, v němž lze vybrat nebo zrušit omylem vybrané položky.
Správce výběru vám pomůže zkrátit dobu strávenou výběrem geometrie a urychlí osvojování synchronní technologie. Práce v systému tak bude větší zábava.
