Pro vytvoření oblouku s přesnou délkou křivky v AutoCADu neexistuje žádné přímé řešení. Můžete se pokusit ručně vypočítat úhel výseče v závislosti na poloměru, ovšem komu by se s něčím takovým chtělo trápit, když má k dispozici nákladný software?
Mnohem efektivnější je vytvořit některým ze standardních nástrojů oblouk o libovolné délce a tuto potom upravit do požadované délky nástrojem . Tento totiž umožňuje zadat přesnou délku vybraného objektu a tedy i oblouku.
- Vytvořte libovolný oblouk některou z voleb nástroje Oblouk.

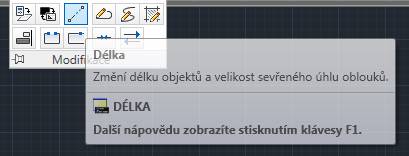

- Z palety Modifikace vyberte nástroj Délka a zadáním písmena C do příkazového řádku určete, že chcete zadat celkovou délku objektu.
- Zapište požadovanou délku a kurzorem vyberte oblouk, který podle ní chcete zkrátit či prodloužit.
- Objekt se přizpůsobí požadovanému rozměru. Úkon zakončíte stiskem klávesy Esc nebo Enter.
