Tedy skoro pro každého, minimálně pro většinu z nich. Vděčíme za to nové aplikaci 3Dsync, která tuto praktickou softwarovou pomůcku rozšiřuje mimo okruh uživatelů systémů Solid Edge a NX.

Synchronní technologie představovala v roce 2008 při svém uvedení na trh revoluční krok v propojení dvou různých přístupů k tvorbě 3D modelů – na jedné straně parametrického modelování založeného na stromu historie prvků a na druhé straně přímého modelování nezávislého na historii. Z obou těchto světů převzala technologie vyvinutá společností Siemens PLM Software užitečné vlastnosti.

Parametrické principy přispěly nástroji jako je řízení modelu kótami, prvky či vysoká úroveň automatizace tvorby modelu, přímé postupy pak zajišťují flexibilitu úprav, jednoduchost a rychlost odezvy. Ačkoliv se podobný přístup testoval již před lety, synchronní technologie, určená prvotně pro Solid Edge a NX, je první reálnou aplikací takového druhu mezi nejrozšířenějšími CAD systémy.

Proč se učit novým věcem?

Synchronní technologie vychází z geometrického jádra Parasolid, které (avšak bez ní) využívají mnohá CAD řešení na základě Siemensem udělované licence. Tento novátorský přístup ke konstruování zúročující bohaté zkušenosti z CAD trhu, byl dosud k dispozici pouze zákazníkům Siemensu.

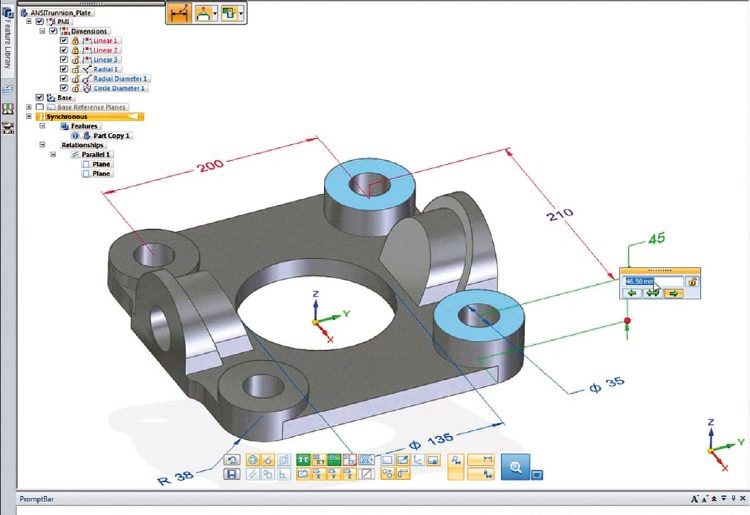

Nástroje pro přímé úpravy CAD geometrie tzv. synchronní technologií nyní mají k dispozici nejen uživatelé Solid Edge a NX.
Nástroje pro přímé úpravy CAD geometrie tzv. synchronní technologií nyní mají k dispozici nejen uživatelé Solid Edge a NX.

Reakce uživatelů na tuto novou technologii byla v době jejího uvedení pochopitelně ostražitá, neboť co je napsáno v propagačních materiálech neodpovídá vždy plně realitě. Konstruktéři pochopitelně měli zažité pracovní postupy tradičního modelování založeného na historii prvků, s jejichž pomocí se povětšinou úspěšně dostali do cíle. Nabízela se tedy otázka, proč se učit novým věcem?

Průkopníci ukazují směr

Tak jako i v jiných odvětvích, v momentě, kdy dochází k revolučním změnám, přichází na řadu skupina průkopníků, kteří se vydají neprozkoumanými stezkami a nakonec mohou být příkladem úspěšného tažení. U nás je jedním z takových zlínská společnost Compuplast, která možnosti synchronní technologie objevuje a využívá již od její první verze. Z jejích zkušeností vyplývá, že se díky tomu zrychlila práce při zhotovení modelů, především při úpravách převzatých modelů od subdodavatelů, jako jsou například pohony.

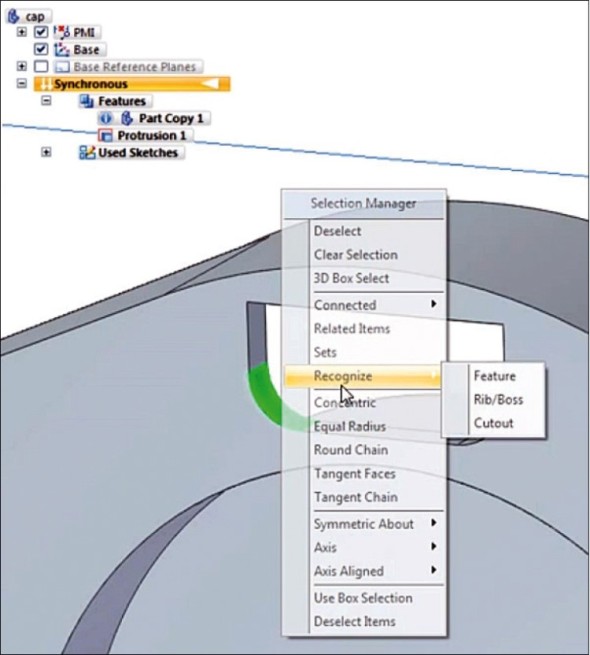

3Dsync dokáže rozpoznávat geometrické prvky a vracet jim kus nezbytné inteligence bez ohledu na to, v jakém formátu jste načetli zdrojový model.
3Dsync dokáže rozpoznávat geometrické prvky a vracet jim kus nezbytné inteligence bez ohledu na to, v jakém formátu jste načetli zdrojový model.

S nástroji synchronní technologie jsou změny v takových modelech mnohem pohotovější, než jak by to dovolily klasické postupy vázané na strom historie. V praxi se setkáváme s tím, že si řada konstruktérů, uvyklých na zažité pracovní metody, ani nedokáže představit, že by bylo možné provádět změny takto efektivně. O to větší je pak jejich překvapení při předvedení této aplikace.

Synchronní technologie se dočkala již páté verze, jež odráží mnohé připomínky uživatelů vycházející z verzí předešlých. Praxe potvrzuje, že nejsilnější je v úpravách importovaných modelů různých CAD formátů. Odpadá časově náročné předělávání celého modelu, které bylo často jedinou možností, jak provést změny. Přitom nabízí jedinečné možnosti úpravy součástí v kontextu sestavy – zde může přinést opravdovou revoluci v procesu řízení a provádění změn.

3Dsync a váš CAD systém

Na konci loňského roku představil Siemens novou aplikaci 3Dsync, která výše popsané výhody synchronní technologie zpřístupňuje uživatelům dalších CAD systémů, tedy nejen těm, kdo jsou vybaveni softwarem Solid Edge ST nebo NX. Nejedná se o plnohodnotně vybavený samostatný CAD, nabídka nástrojů 3Dsync je podřízena jeho primárnímu účelu, a to úpravě modelů importovaných z CAD formátů, které nejsou přímo kompatibilní s vámi používaným CAD systémem – jsou to pro vás tedy „mrtvé“ modely bez stromu historie.

Stáhněte si 3Dsync na vyzkoušení zdarma: Aplikace vychází z 32bitové verze Solid Edge a vedle hbitých úprav importované geometrie zvládá i tvorbu skic, dílů a jednodušších sestav. Není určena pro rozsáhlé sestavy ani tvorbu výkresů. Jestliže vás tento nástroj zaujal, až do 15. května 2013 si můžete zdarma stáhnout jeho zkušební verzi z webu www.siemens.cz/plm.
Stáhněte si 3Dsync na vyzkoušení zdarma: Aplikace vychází z 32bitové verze Solid Edge a vedle hbitých úprav importované geometrie zvládá i tvorbu skic, dílů a jednodušších sestav. Není určena pro rozsáhlé sestavy ani tvorbu výkresů. Jestliže vás tento nástroj zaujal, až do 15. května 2013 si můžete zdarma stáhnout jeho zkušební verzi z webu www.siemens.cz/plm.

S touto pomůckou můžete na takových modelech rychle provádět úpravy a dále je pak zpracovávat ve vašem vlastním CAD systému. Součástí programu je překladač CAD formátů Parasolid, STEP, JT, ACIS, IGES, dále pak nativních formátů CAD systémů Ideas, Autodesk Inventor, NX, Solid Edge, PTC Creo (Pro/Engineer), SolidWorks, Catia V4 a V5 (poslední dva jako doplňky). Posloužit tedy může nejširší uživatelské skupině CAD systémů.

Prezentace společnosti Siemens PLM Software, napsal Jaroslav Haltmar.
