Mastercam: Jak importovat geometrii modelu

Mastercam: Jak importovat geometrii modelu

Učíte se pracovat s řešením Mastercam? Poradíme vám, jak do prostředí CAM řešení importujete CAD model.

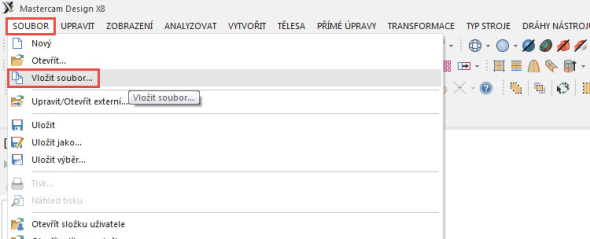

V nabídce Soubor vyberte příkaz Vložit soubor

V nabídce Soubor vyberte příkaz Vložit soubor

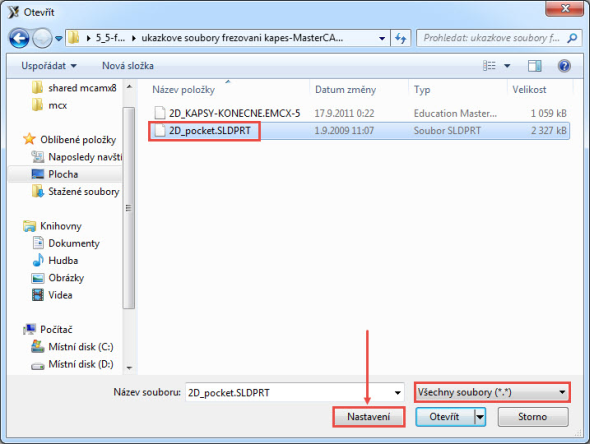

Nastavte si zobrazení dokumentů podle datového formátu nebo si zobrazte všechny soubory. Z vybraného adresáře vyhledejte díl, který chcete do řešení Mastercam importovat. Názorně je uvedena ukázka dokumentu uloženého v SolidWorksu (koncovka SLDPRT). Po výběru dokumentu stiskněte tlačítko Nastavení

Nastavte si zobrazení dokumentů podle datového formátu nebo si zobrazte všechny soubory. Z vybraného adresáře vyhledejte díl, který chcete do řešení Mastercam importovat. Názorně je uvedena ukázka dokumentu uloženého v SolidWorksu (koncovka SLDPRT). Po výběru dokumentu stiskněte tlačítko Nastavení

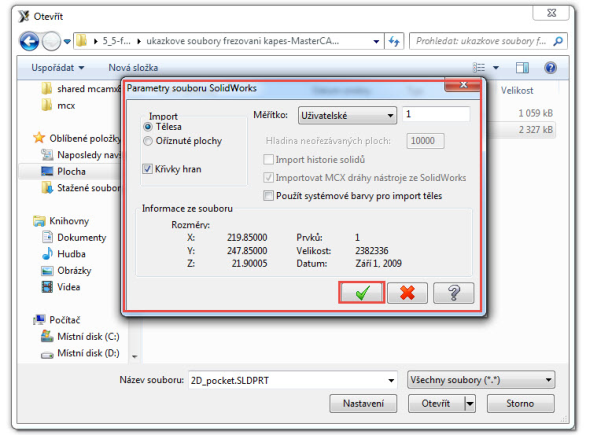

Po stlačení tlačítka se vyvolá okno Parametry souboru SolidWorks. V okně můžete upravit nastavení, zdali chcete importovat tělesa nebo oříznuté plochy, můžete zvolit měřítko a aktivovat import křivek hran. Rozměry, počet prvků, velikost dokumentu a datum vytvoření sumarizuje pole Informace ze souboru. Potvrďte úpravy a pokračujte tlačítkem Otevřít

V okně Parametry souboru SolidWorks můžete upravit nastavení importu (tělesa nebo oříznuté plochy), zvolit měřítko a aktivovat import křivek hran. Rozměry, počet prvků, velikost dokumentu a datum vytvoření shrnuje pole Informace ze souboru. Potvrďte úpravy a pokračujte tlačítkem Otevřít

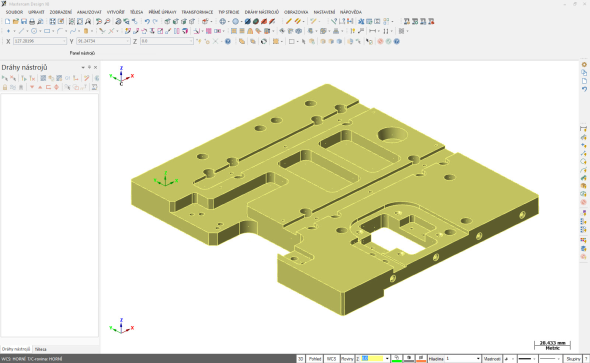

Vložený geometrie dokumentu vytvořeného v SolidWorksu do prostředí Mastercam X8.

Ukázka importované geometrie dokumentu vytvořeného v SolidWorksu do prostředí Mastercam X8
