Máte-li připraven model krytu a přečetli jste si stručný technologický postup výroby, můžete se pustit do programování. V tomto dílu si ukážeme, jak vložit model, nastavit počátek souřadného systému a definovat polotovar.

Kapitoly:

1. Mastercam: 2,5osé frézování #1 – postup modelování dílu pro výrobu obráběním

2. Mastercam: 2,5osé frézování #2 – rozbor technologického postupu výroby




Vložení modelu

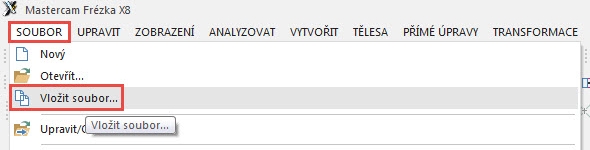

V menu Soubor vyberte příkaz Vložit soubor.
V menu Soubor vyberte příkaz Vložit soubor
2-Mastercam-tutorial-obrabeni-2D-navod-postup-frezovani-vrtani-prizmaticky-dil

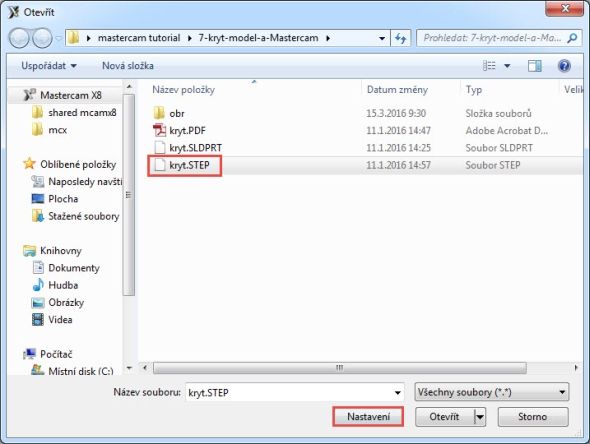

Do řešení Mastercam můžete vkládat modely různých datových formátů. Vyberte dokument a klikněte na záložku Nastavení

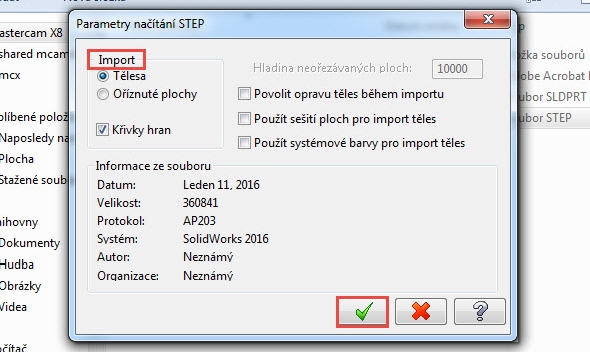

V okně Parametry načítání zkontrolujte nastavení a potvrďte tlačítkem OK
V okně Parametry načítání zkontrolujte nastavení a potvrďte tlačítkem OK

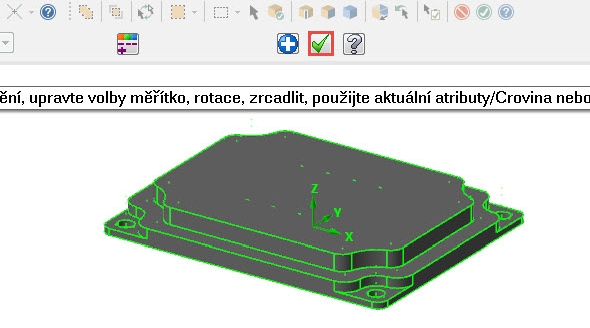

Potvrďte vložení modelu
Potvrďte vložení modelu

Transformace počátku

Nyní je důležité vhodně umístit počátek souřadného systému – nulový bod. Přesuneme model tak, aby počátek ležel ve střední části horní plochy. V záložce Transformace vyberte příkaz Posunutí
Nyní je důležité vhodně umístit počátek souřadného systému – nulový bod. Přesuneme model tak, aby počátek ležel ve střední části horní plochy. V záložce Transformace vyberte příkaz Posunutí

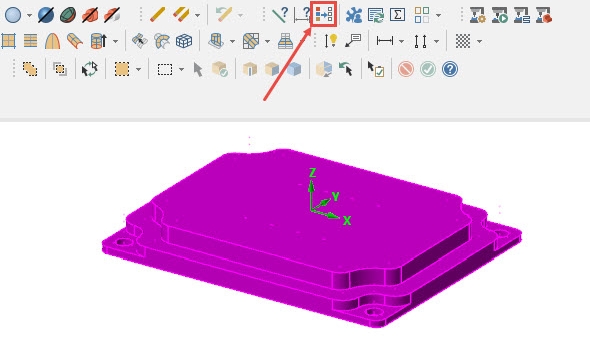

Proveďte hromadný výběr pomocí levého tlačítka
Proveďte hromadný výběr levým tlačítkem

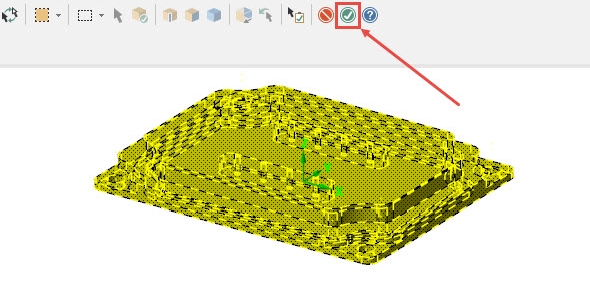

Klikněte na tlačítko Ukončit výběr
Klikněte na tlačítko Ukončit výběr

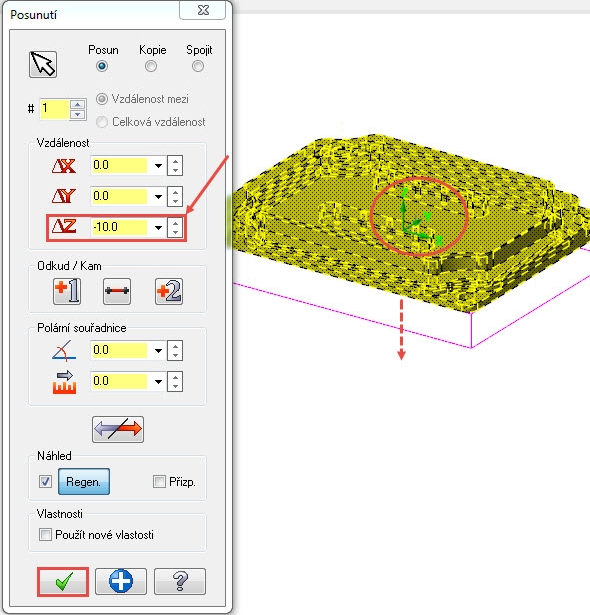

V okně Posunutí nastavte velikost posunutí v ose Z -10 mm a potvrďte tlačítkem OK
V okně Posunutí nastavte velikost posunutí v ose Z -10 mm a potvrďte tlačítkem OK
Po transformaci klikněte na příkaz Vyčistit barvy
Po transformaci klikněte na příkaz Vyčistit barvy

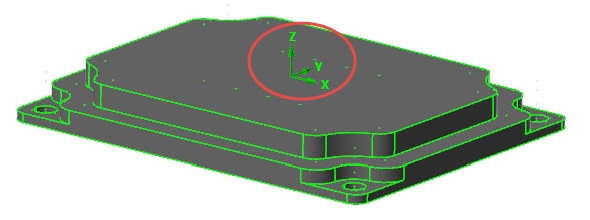

Zkontrolujte, zda leží počátek souřadného systému – nulový bod – na horní ploše
Zkontrolujte, zda leží počátek souřadného systému – nulový bod – na horní ploše

Nastavení polotovaru

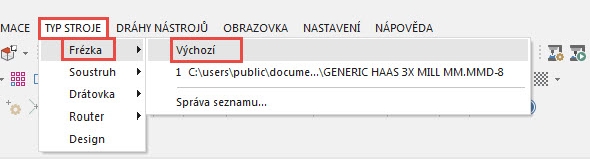

Definujte typ stroje v záložce Typ stroje > Frézka > Výchozí
Definujte typ stroje v záložce Typ stroje > Frézka > Výchozí

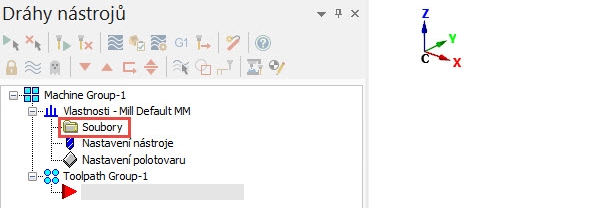

Klikněte v panelu Dráhy nástroje (stromová historie) na záložku Soubory
Klikněte v panelu Dráhy nástroje (stromová historie) na záložku Soubory

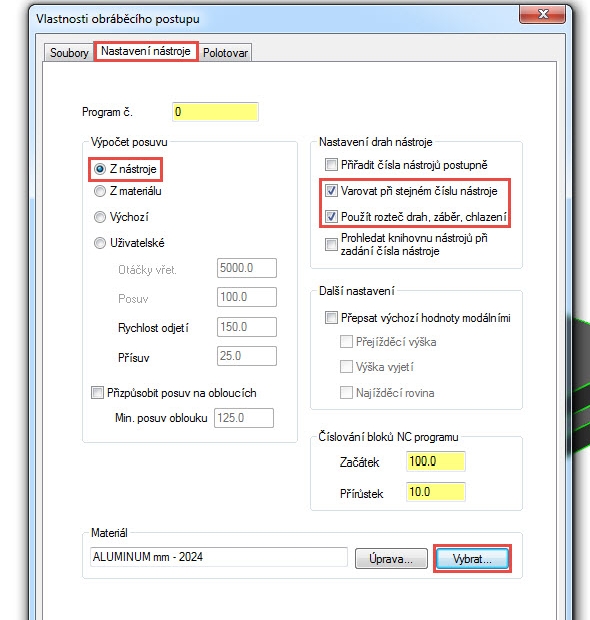

V okně Vlastnosti obráběcího postupu aktivujte záložku Nastavení nástroje. Výpočet posuvu bude probíhat z nástroje a v poli Materiál definujte materiál polotovaru. Klikněte na tlačítko Vybrat
V okně Vlastnosti obráběcího postupu aktivujte záložku Nastavení nástroje. Výpočet posuvu bude probíhat z nástroje a v poli Materiál definujte materiál polotovaru. Klikněte na tlačítko Vybrat

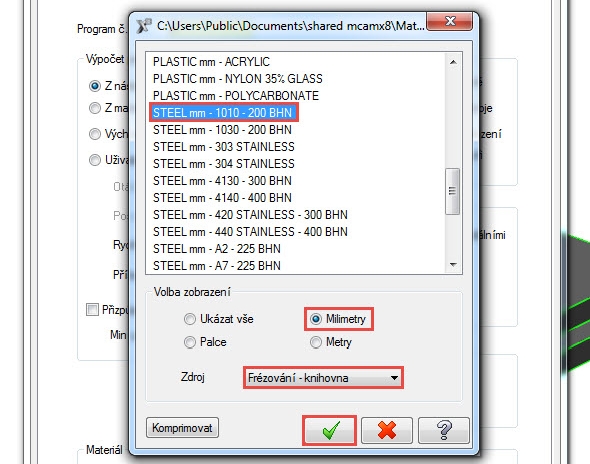

Z roletové nabídky Zdroj vyberte možnost Frézování-knihovna a z databáze materiálů zvolte ocel (steel). Změny potvrďte tlačítkem OK
Z roletové nabídky Zdroj vyberte možnost Frézování-knihovna a z databáze materiálů zvolte ocel (steel). Změny potvrďte tlačítkem OK

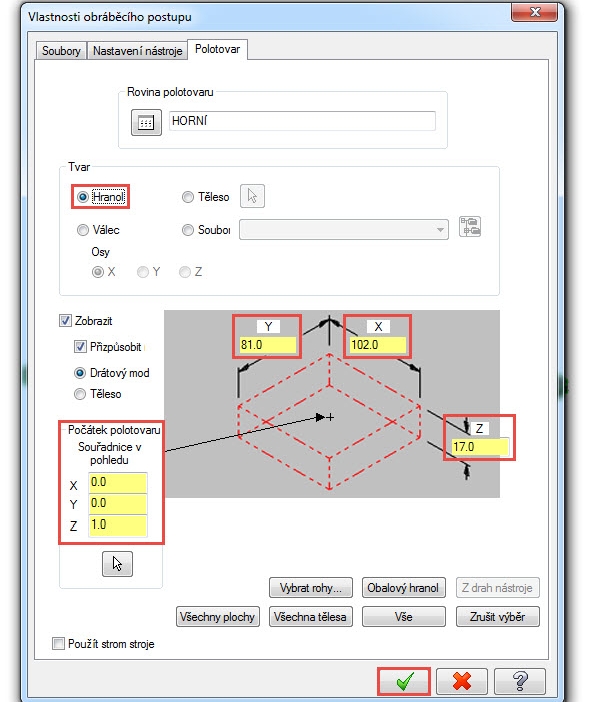

V záložce Polotovar definuje velikost polotovaru. Budeme-li uvažovat přídavek na obrobení nebo velikost materiálu, který máme k dispozici, zvolíme rozměry 81 × 102 × 17. Počátek polotovaru umístíme 1 mm nad model
V záložce Polotovar definuje velikost polotovaru. Budeme-li uvažovat přídavek na obrobení nebo velikost materiálu, který máme k dispozici, zvolíme rozměry 81 × 102 × 17. Počátek polotovaru umístíme 1 mm nad model – Souřadnice v pohledu: Z = 1,0

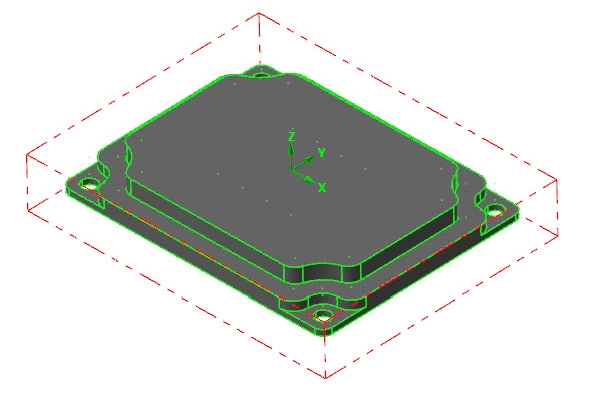

Vložený model s upravenými souřadnicemi počátku souřadného systému a definovaným polotovarem
Vložený model s upravenými souřadnicemi počátku souřadného systému a definovaným polotovarem

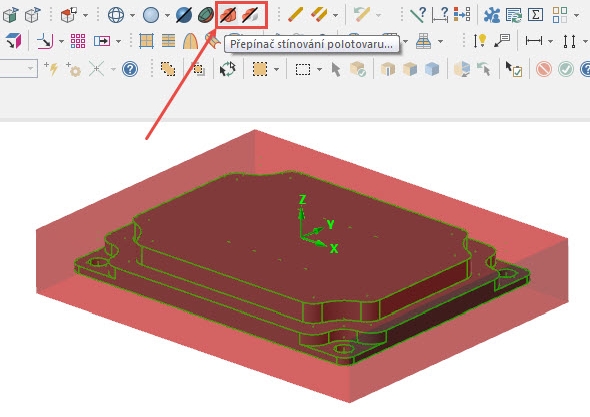

Zobrazení polotovaru můžete přepínat tlačítky Přepínač stínovaní polotovaru a Zobrazit/skrýt polotovar
Zobrazení polotovaru můžete přepínat tlačítky Přepínač stínovaní polotovaru a Zobrazit/skrýt polotovar
