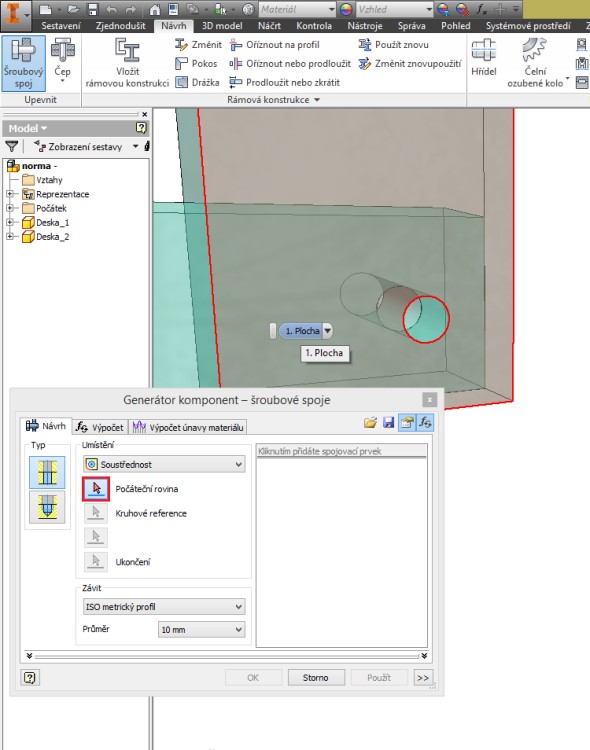

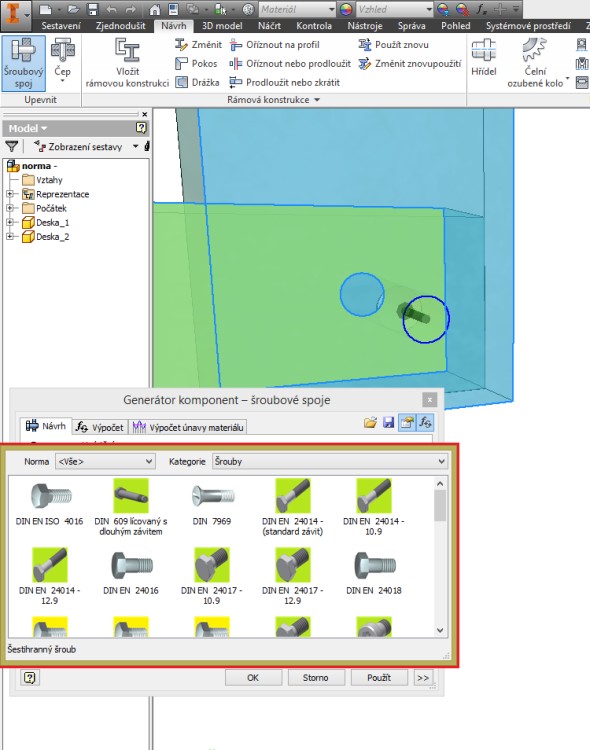

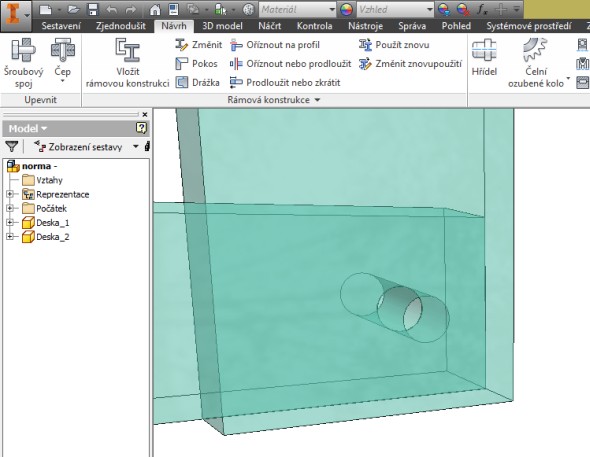

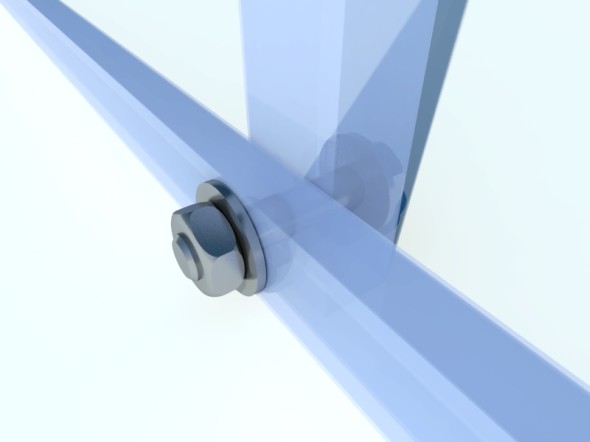

V Inventoru lze vytvořit šroubové spojení mj. speciální funkcí Šroubový spoj. Tento nástroj umožňuje kontrolní výpočet spoje a výpočet únavy materiálu.
Tip: Pokud nemáte k dispozici knihovnu prvků pro šroubové spoje, můžete si prvky vytvořit sami, viz návody Jak vymodelovat šroub a Jak vymodelovat matici.
Tip: Složitější, ale možný způsob vytvoření šroubového spoje je pomocí funkce sestavení a umístění komponent.

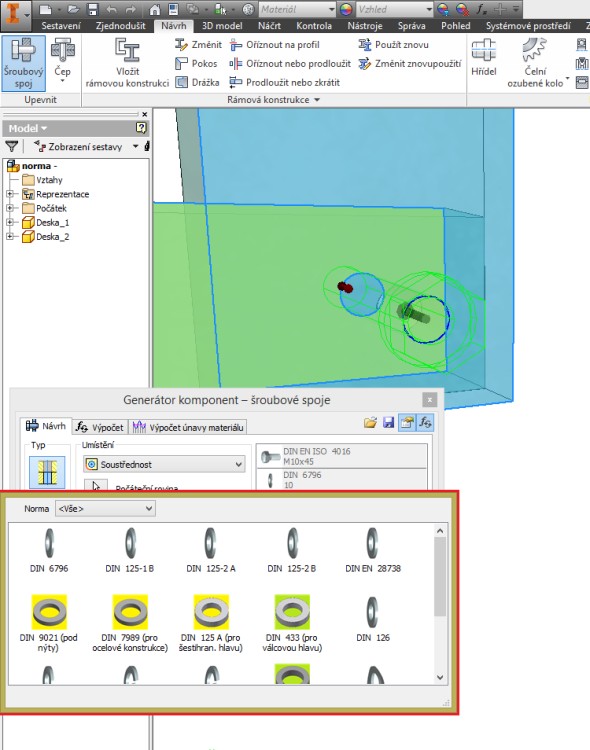

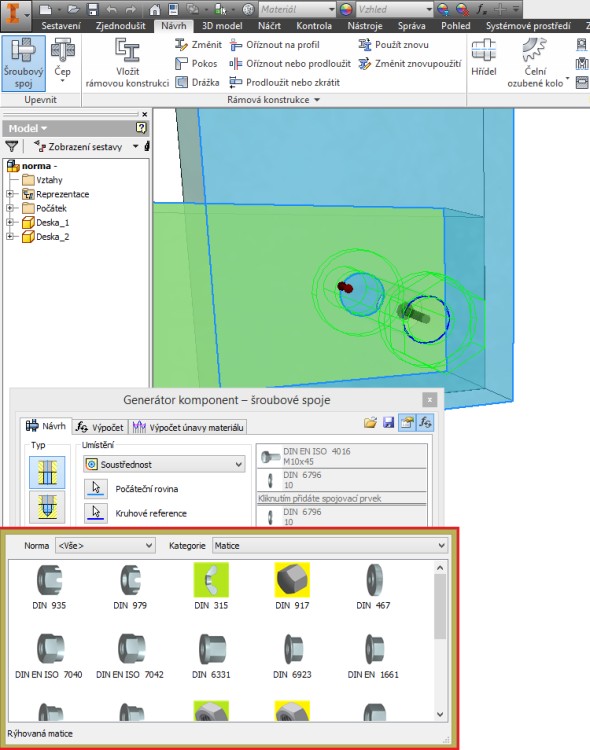

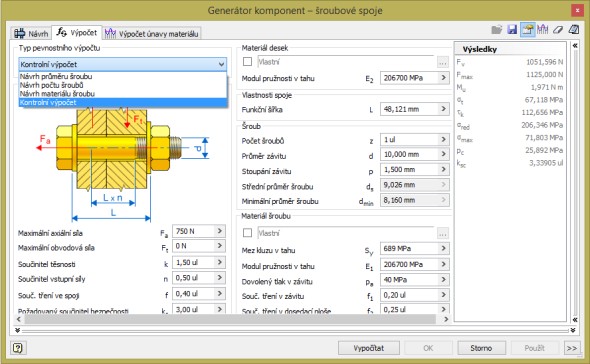

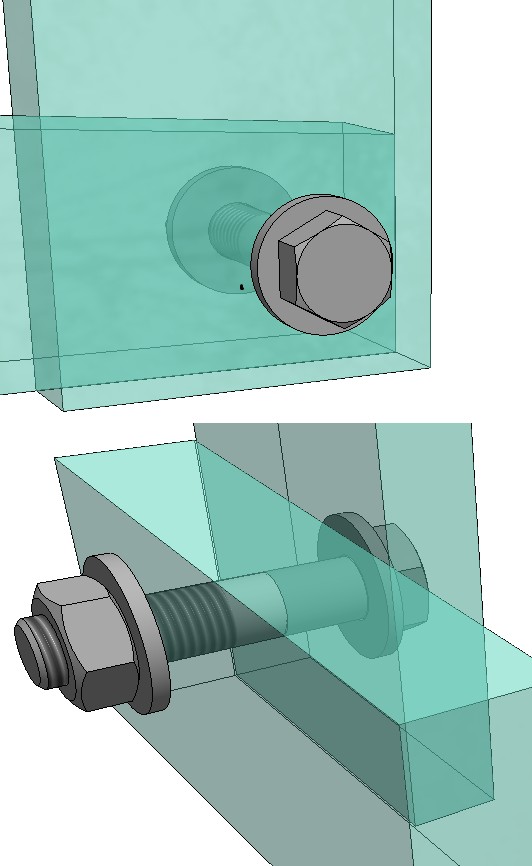

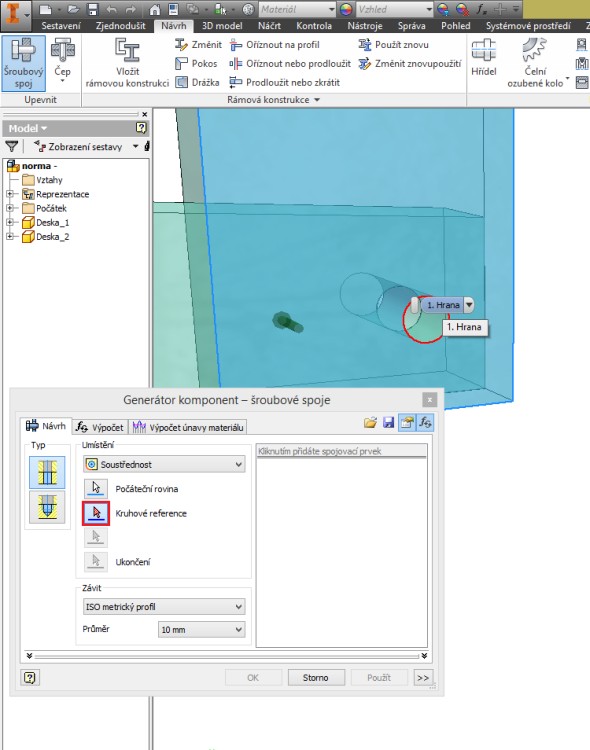

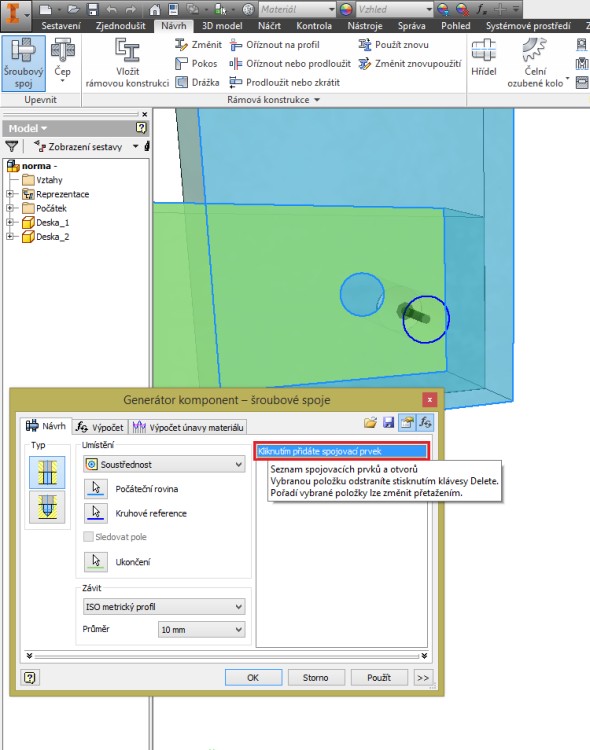

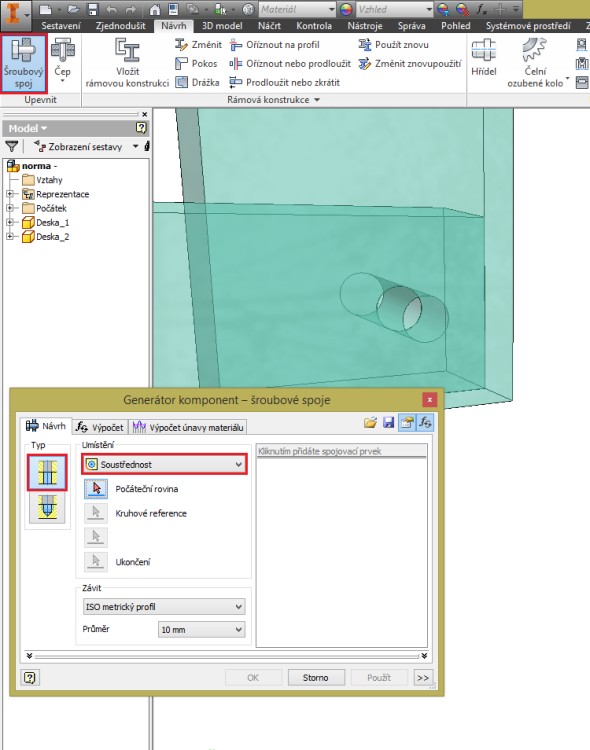

Další funkce, které je možné v rámci vytváření šroubového spoje využít, jsou Výpočet a Výpočet únavy materiálu. Jsou umístěny v záložkách okna, které se zobrazí po spuštění funkce Šroubový spoj. Výpočet je možné provést pro návrh průměru šroubu, počtu šroubů, materiálu šroubu a rovněž je možné vytvořit kontrolní výpočet.

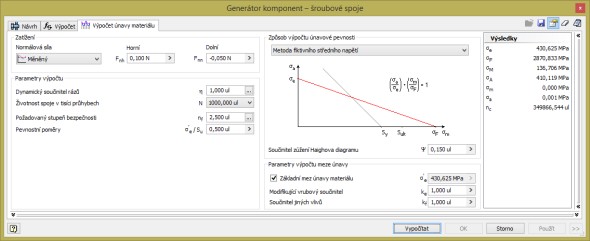

Normálová síla může být zadána jako měněná, opakovaná, asymetricky zpětná a symetricky zpětná. Způsob výpočtu únavové pevnosti je řešena metodou fiktivního středního napětí, modifikovanou Goodmanovou metodou, Kvadratickou metodou, Gerberovou parabolickou metodou, exponentem pro metodu dle Kececiogla, Chestera a Dodge, metodou dle Bagciho a Soderbergovou metodou.
