Technický výkres je využíván například ve strojírenství, elektrotechnice či stavebnictví. Je kreslen ve vhodně zvoleném měřítku a musí obsahovat všechny informace nutné pro výrobu konkrétní součásti, stroje, stavby apod. V tomto návodu vám ukážeme, jak ve výkresu vytvořit rámeček a rohové razítko.

Postup tvorby výkresu lze rozdělit na dvě části:

  • vytvoření rámečku a rohového razítka,
  • vytvoření samotného výkresu součásti nebo sestavy s kusovníkem (připravujeme).

Vytvoření rámečku a rohového razítka je třeba provést, pokud již nedisponujete standardní šablonou výkresu (listu). Máte-li k dispozici šablonu výkresu, můžete se pustit rovnou do vkládání základního pohledu, promítnutých pohledů, kótování apod.

Vytvoření rámečku a rohového razítka

Založte nový výkres: Hlavní menu → Nový → Výkres.

Prostředí nově založeného výkresu
Prostředí nově založeného výkresu

V historii výkresu je uvedena složka se Zdroji výkresu – ty, pokud tomu tak není, je vhodné vyplnit. Racionálně naplněné zdroje výkresu do budoucna usnadňují a zefektivňují práci. Dále je v historii umístěn samotný List.

List je možné editovat kliknutím pravého tlačítka myši → upravit list. Zobrazí se okno, ve kterém je možné změnit název listu, velikost, orientaci apod.

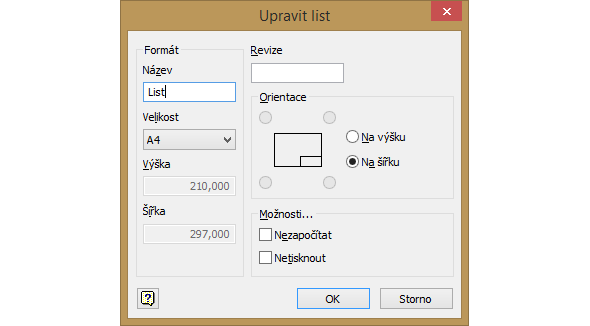

Okno s parametry pro úprava listu
Okno s parametry pro úpravu listu

V tuto chvíli ponecháme formát A4 na šířku.

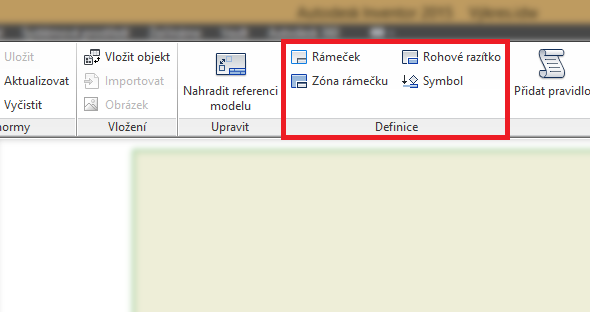

Aby byl výkres plnohodnotný, vyplníme Rámeček a Rohové razítko. Tyto funkce jsou k dispozici v záložce Správa, v části Definice.

1-Autodesk-Inventor-postup-navod-vykres-jak-vytvorit-sablona (3)
Nástroje pro správu rohového razítka

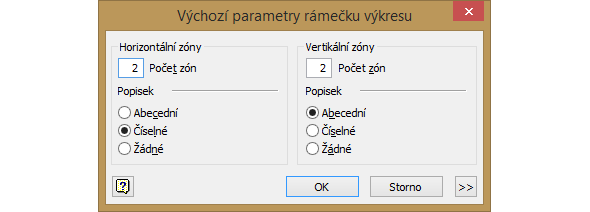

Kliknutím na funkci Zóna rámečku se zobrazí okno Výchozí parametry rámečku výkresu. V okně je možné zadat počet zón v horizontálním a vertikálním směru. Stejně tak je možné zadat popisek (abecední, číselné, nebo žádné). V tuto chvíli zadáme dvě horizontální a vertikální zóny, kdy horizontální bude značená číselně a vertikální abecedně. Čím je větší formát listu (výkresu), tím by měl rámeček obsahovat více zón (není však pravidlem).

Výchozí parametry rámečku výkresu
Výchozí parametry rámečku výkresu

Potvrzením zadání parametrů v okně Výchozí parametry rámečku výkresu se rámeček přenese na List.

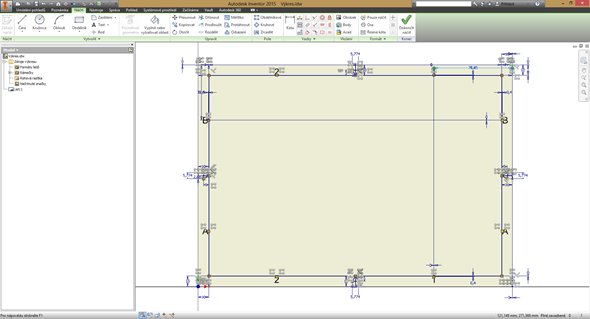

Přenesení Rámečku na list
Přenesení Rámečku na list

Nyní (ale i v budoucnu) je možné provedený návrh rámečku editovat, případně potvrdit jeho správnost kliknutím na tlačítko Dokončit náčrt. Po kliknutí na tlačítko Dokončit náčrt se zobrazí okno, ve kterém je ještě třeba zadat Název rámečku a provést uložení.

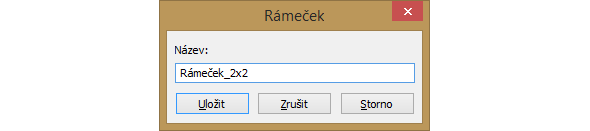

Zadání názvu rámečku
Zadání názvu rámečku

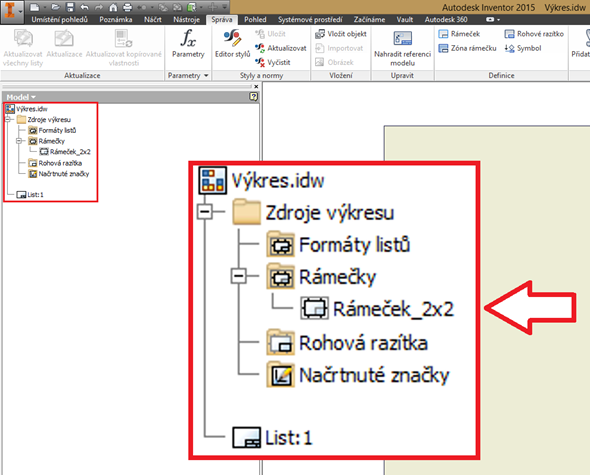

Nyní je rámeček zanesen ve Zdrojích výkresu ve složce Rámečky.

Rámeček je zaveden ve zdrojích výkresu
Rámeček je zaveden ve zdrojích výkresu

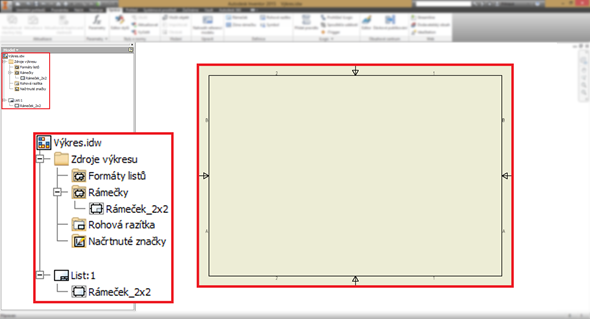

Rámeček je možné vložit do listu výkresu buď kliknutím levého tlačítka myši na rámeček, nebo kliknutím pravého tlačítka na rámeček a vybráním Vložit z plovoucí nabídky. Rámeček je možné editovat vybráním Upravit z menu nabídku. Pokud se rozhodnete rámeček smazat, vyberte možnost Odstranit.

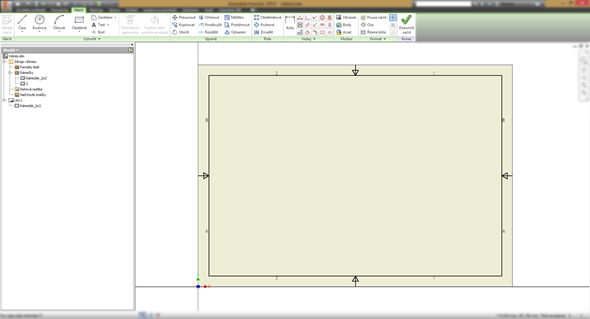

Vložení Rámečku do listu výkresu
Vložení rámečku do listu výkresu

Jakmile je rámeček vložen ve výkresu, vytvoříme Rohové razítko.

Kliknutím na funkci Rohové razítko v záložce Správa, části Definice, dojde k přepnutí ovládání programu do režimu Náčrt.

Náčrt rohového razítka
Náčrt rohového razítka

V tomto režimu lze definovat rohové razítko pomocí příslušných prvků. Je možné vytvořit jeho ohraničení, texty a automatické texty, které se budou vyplňovat z vlastností daného souboru.

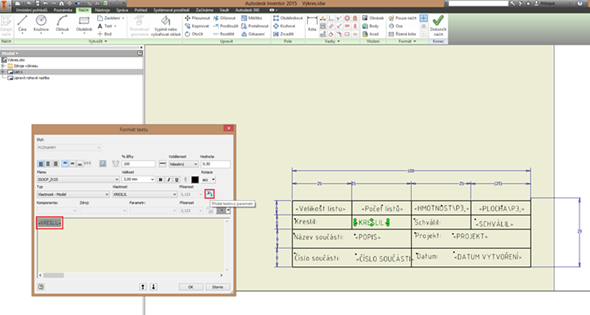

Editace textu, textový parametr
Editace textu, textový parametr

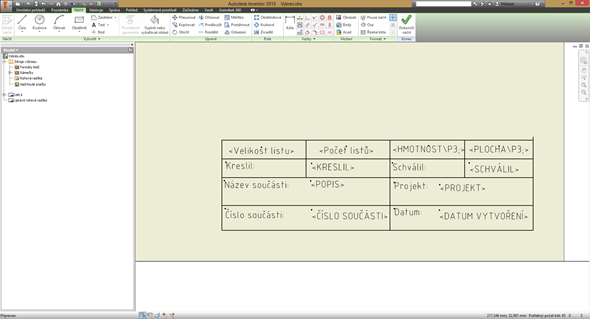

Příklad rohového razítka
Příklad rohového razítka

Kliknutím na tlačítko Dokončit náčrt budete vyzvání k zadání Názvu rohového razítka. Vytvořené rohové razítko je možné vložit do Listu výkresu. Postup vložení, editace a mazání rohové razítka je podobný jako u Rámečku.

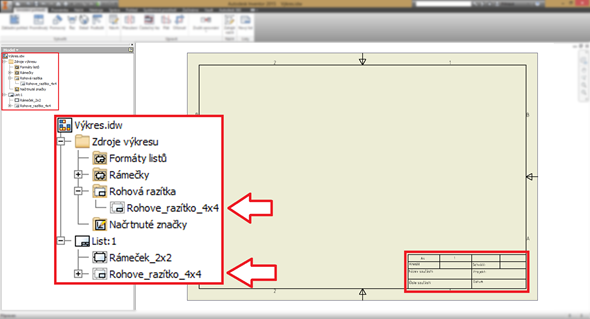

Rohové razítko umístěno ve výkresu
Rohové razítko umístěno ve výkresu

Takto připravený výkres považujeme za určitou šablonu, která bude použita i v budoucnu. Z toho důvodu je vhodné výkres přesunout do Formátů listů.

Po kliknutí pravým tlačítkem na List se zobrazí menu, ve kterém vybereme Vytvořit formát listu Zobrazí se dotaz na Název, ten vyplníme a uložíme. Nyní je již ve Zdrojích dokumentu, ve složce Formáty listů, uložen formát výkresu s rámečkem a rohovým razítkem.

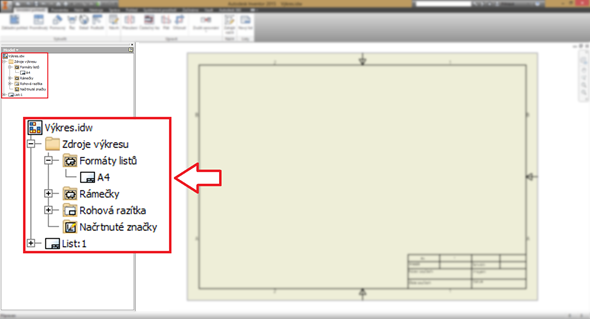

Formát listu ve zdrojích výkresu
Formát listu ve zdrojích výkresu

Šablona výkresu je vytvořena – můžete editovat výkres konkrétní součásti nebo sestavy.
