Při modelování součástí a sestav je často potřeba provádět řezy, které konstruktérovi umožní lepší orientaci v provádění návrhů. V Autodesk Inventoru slouží k tomuto účelu funkce Řez.

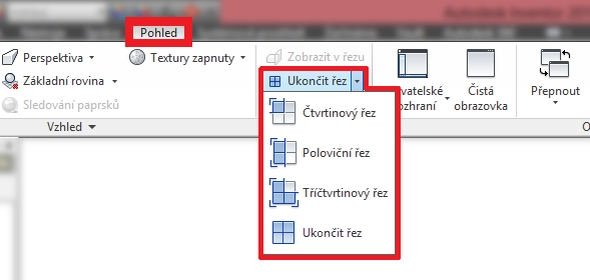

![Funkci Řez naleznete v záložce Pohled, v panelu Vzhled](http://www.konstrukter.cz/wp-content/uploads/2016/03/1-Inventor-rez-modelem-postup-navod-tutorial.jpg)
Základní typy řezů jsou:
- čtvrtinový,
- poloviční,
- tříčtvrtinový.
Možné podoby řezů jsou uvedeny na obrázcích níže.

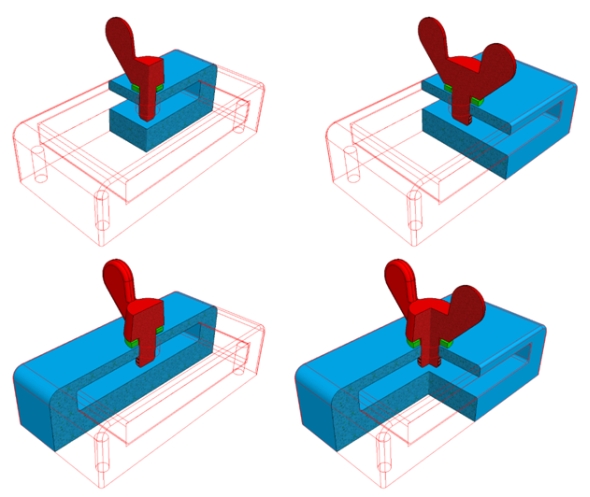

![Čtvrtinový řez součástí (vlevo nahoře), poloviční řez (vpravo nahoře a vlevo dole) a tříčtvrtinový řez (vpravo dole)](http://www.konstrukter.cz/wp-content/uploads/2016/03/2-Inventor-rez-modelem-postup-navod-tutorial.jpg)
Postup tvorby tříčtvrtinového řezu

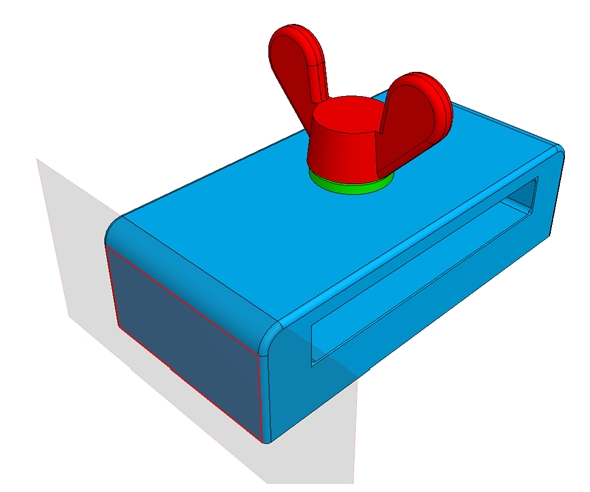

![Po spuštění funkce Řez vyberte plochu, kterou chcete řez vést](http://www.konstrukter.cz/wp-content/uploads/2016/03/3-Inventor-rez-modelem-postup-navod-tutorial.jpg)
![Zadejte polohu umístění řezu](http://www.konstrukter.cz/wp-content/uploads/2016/03/4-Inventor-rez-modelem-postup-navod-tutorial.jpg)

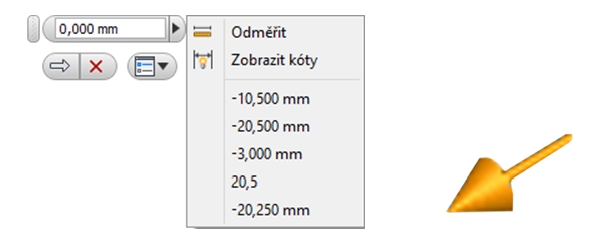

Polohu můžete určit zadáním konkrétní číselné hodnoty, odměřením, odečtem ze zobrazených kót a výběrem z posledních zadaných hodnot. Manuálně rovinu řezu nastavíte pomocí oranžové šipky.

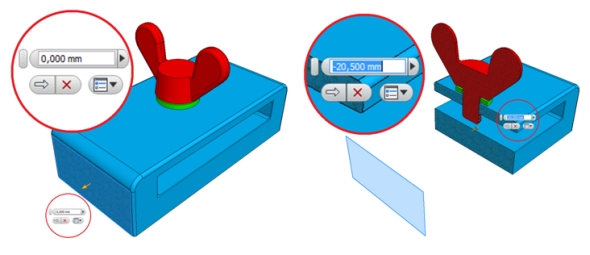

![Zadání polohy řezu (vlevo číselnou hodnotou, vpravo manuálně tažením šipky)](http://www.konstrukter.cz/wp-content/uploads/2016/03/5-Inventor-rez-modelem-postup-navod-tutorial.jpg)
Abyste provedli tříčtvrtinový řez (obdobný postup platí i pro čtvrtinový), je třeba vybrat ještě druhou rovinu, kterou bude řez proveden. Poté zadejte umístění řezu.

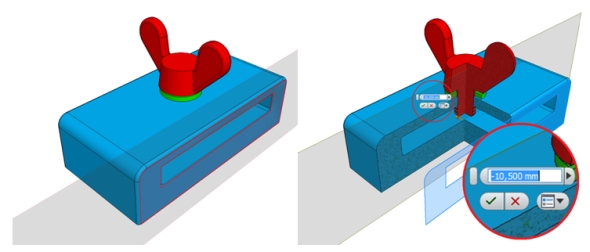

![Výběr roviny a umístění řezu](http://www.konstrukter.cz/wp-content/uploads/2016/03/6-Inventor-rez-modelem-postup-navod-tutorial.jpg)
![Potvrzením nastavených parametrů vznikne tříčtvrtinový řez](http://www.konstrukter.cz/wp-content/uploads/2016/03/7-Inventor-rez-modelem-postup-navod-tutorial.jpg)

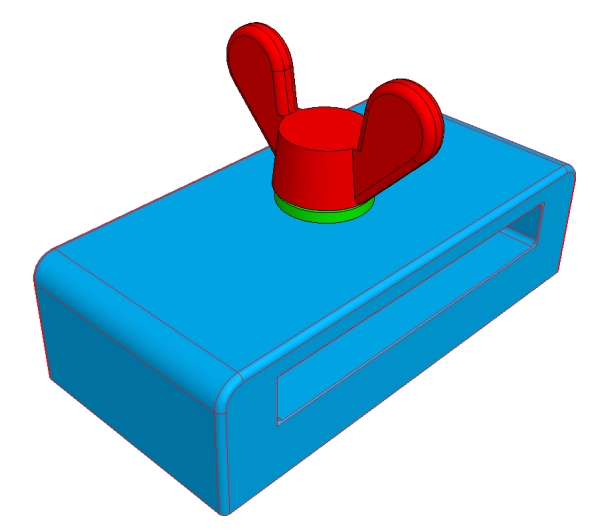

![Pokud nechcete zobracovat součást v řezu, vyberte příkaz Ukončit řez v menu Pohled > Vzhled](http://www.konstrukter.cz/wp-content/uploads/2016/03/8-Inventor-rez-modelem-postup-navod-tutorial.jpg)
Tip: Pro zrychlení práce s řezy využijte klávesovou zkratku Alt > V > S > V a z plovoucího menu vyberte konkrétní typ řezu.
