Požadavky na projektování a návrh kabelových svazků pokrývá nově uvolněná verze řešení Eplan HarnessproD 2.6. Intuitivní software má vylepšené nástroje pro přípravu podkladů k výrobě, které kromě výkresu montážní desky zahrnují i výkresy zapojení kabelů.

2D i 3D nástroj navrhuje kabelové svazky intuitivním způsobem na základě prostorového modelu mechanické nebo elektrotechnické konstrukce. Poté následuje předání dat do výroby – a právě zde došlo k významnému vylepšení. 2D výkres kabelového svazku, v němž jsou specifikovány délky a průměry kabelů i připojovací prvky, je automaticky odvozen z 2D/3D konstrukčního prostředí. Výsledkem inovace je automatický výpočet rozměrů, značná úspora času a záruka správných výsledků.

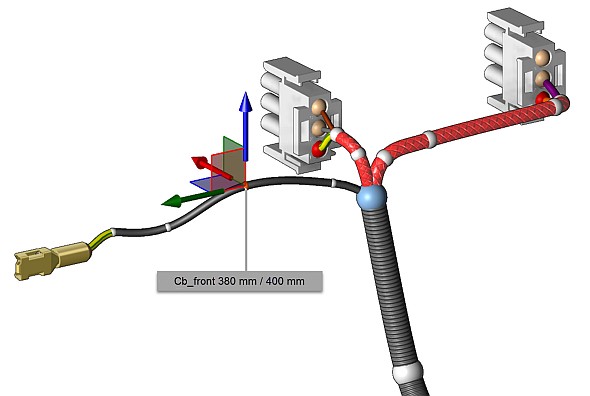

V řešení Eplan HarnessproD může být intuitivním způsobem navrženo vedení kabelů předem stanovené délky. Obrázek: Eplan Engineering CZ
V řešení Eplan HarnessproD může být intuitivním způsobem navrženo vedení kabelů předem stanovené délky. Obrázek: Eplan Engineering CZ

Ve fází prostorového konstruování (3D modelování) lze určit opláštění kabelů a délky odizolovaných vodičů, které se rovně promítají do výrobních výkresů. To poskytuje uživatelům rychlý a úplný přehled o jejich projektech.

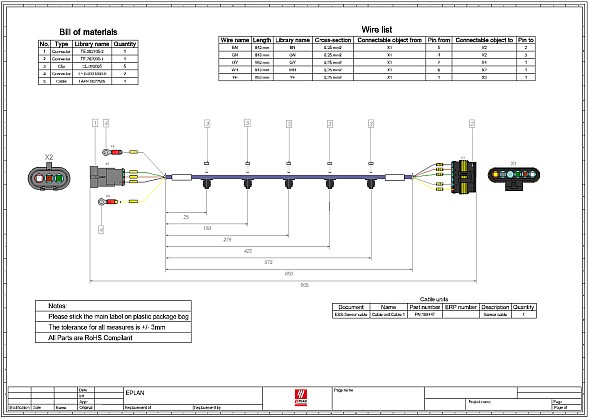

2D výkresy zapojení kabelů jsou automaticky odvozeny z konstrukčního 2D nebo 3D prostředí a jsou v nich specifikovány délky a průměry vodičů i připojovacích prvků. Výkres: Eplan Engineering CZ
2D výkresy zapojení kabelů jsou automaticky odvozeny z konstrukčního 2D nebo 3D prostředí a jsou v nich specifikovány délky a průměry vodičů i připojovacích prvků. Výkres: Eplan Engineering CZ
