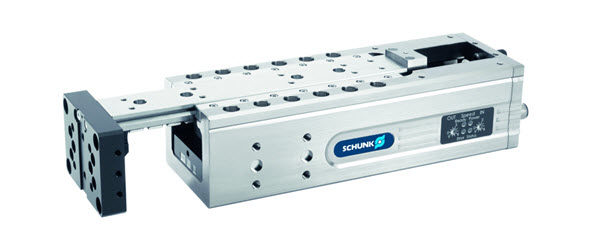

Lineárními moduly řady ELP definuje firma Schunk novou úroveň mechatronizace ve vysokovýkonných montážních systémech. Vůbec poprvé se podařilo realizovat jemný kompaktní lineární modul s bezúdržbovým 24V lineárním motorem, jehož uvedení do provozu je velmi jednoduché.

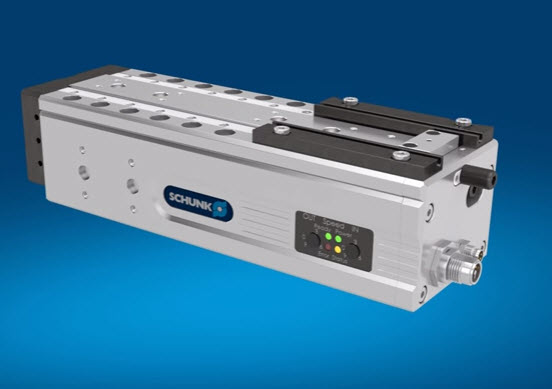

Pohon, řízení a technologie Auto-Learn jsou kompletně integrovány do kompaktního modulu. K uvedení do provozu stačí připojit osu přes normovaný konektor (M8/M12) a koncovou polohu nastavit mechanicky šestistranným klíčem. Dojezdovou, případně odjezdovou rychlost lze (v závislosti na hmotnosti) nastavit pomocí dvou otočných spínačů. K použití lineární jednotky nejsou proto potřeba ani mechatronické know-how a ani prostor v rozvaděči. Integrovaná LED dioda signalizuje stav průběhu učení Auto-Learn. Zpravidla dva až pět zdvihů stačí k dokončení automatického procesu učení a programování. Poté je proces průběžně sledován a flexibilně přizpůsobován změnám.
Stejně jako u konvenčních pneumatických os probíhá řízení přes binární signály. Pneumatické suporty mohou být tedy nahrazeny 1:1 elektrickými jednotkami ELP. Vzhledem k tomu, že kompaktní jednotky nevyžadují hydraulické tlumiče, snižují se náklady na uvedení do provozu a údržbu téměř na nulu. Navíc je vyloučeno, aby při poškození tlumičů došlo ke škodám a dlouhým odstávkám. Naopak elektrické osy přesvědčí dlouhou životností, v porovnání s pneumatickými moduly nízkými provozními náklady, stejně tak vysokou procesní stabilitou. Lineární osy jsou od podzimu 2016 k dispozici ve třech velikostech (25, 50 a 100 mm) vždy se třemi variantami zdvihu. Opakovatelná přesnost je 0,01 mm, maximální zdvih 200 mm. Díky standardizovaným montážním otvorům jsou připraveny pro bezprostřední kombinování s početnými moduly z celosvětově největšího systémového programu pro modulární vysoce výkonnou montáž firmy Schunk.
Podívejte se na prezentaci první lineární osy (3 minuty, anglické a německé titulky):
Zdroj: Schunk
