Provádíte topologickou optimalizaci modelů a nevíte, pro jaký cenově dostupný nástroj se máte rozhodnout? Vyzkoušejte on-line řešení Frustrum. Na platformě Generate můžete provést topologickou optimalizaci i bezplatně. V tomto článku vám názorně ukážeme postup krok za krokem.
Společnost Frustum se zaměřuje na vývoj inovativních nástrojů pro optimalizaci designu a topologickou konstrukci, kterou používají konstruktéři prostřednictvím platformy Generate. Vizí společnosti je pomoci firmám nebo jednotlivcům v realizaci jejich projektů v co možná nejvíce přívětivém a jednoduchém prostředí. Platforma Generate pracuje s kreditovým systémem, které se odečítají podle velikosti a složitosti zpracovaných projektů. Kredity si můžete koupit před zahájením výpočtu nebo až po jeho dokončení, tedy až budete znát výsledný model.
V on-line řešení Frustum jsou dostupné tři balíčky:
- Free,
- Professional,
- Enterprise.
Bezplatná verze Free slouží k otestování produktu a zahrnuje tato omezení: měsíčně lze dobít pouze 100 kreditů, má omezený počet spravovaných projektů – spravovat lze pouze dva projekty a nelze stáhnout topologicky optimalizovaný model. Postup práce v bezplatné verzi Free si názorně představíme v návodu níže.
Verze Professional je zpoplatněna částkou 100 dolarů, umožňuje stáhnout topologicky optimalizovaný model a nabízí neomezený počet projektů.
U verze Enterprise společnost Frustrum cenu neuvádí a je stanovena individuálně podle požadavků zákazníka. Určena je pro zájemce, kteří se intenzivně věnují topologické optimalizaci a odlehčeným konstrukcím pro aditivní výrobu. Uživatelům plynou výhody v cloudovém úložišti, vzdálená technická podpora vývojářů, neomezené počet kreditů aj.
Postup práce v on-line řešení Frustrum
Naše redakce si vyzkoušela topologickou optimalizaci živě ve verzi Free. Podívejte se na topologickou optimalizaci zpracovanou na platformě Generate krok za krokem. Platforma je dostupná on-line na stránce Frustrum.com a aktuální je verze 1.1.

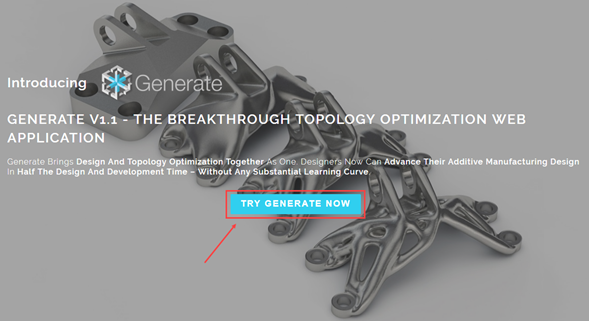

![Na úvodní stránce klikněte na tlačítko TRY GENERATE NOW](https://www.konstrukter.cz/wp-content/uploads/2017/06/1-Frustrum-on-line-topology-optimization-topologicka-optimalizace-1-590x321.png)

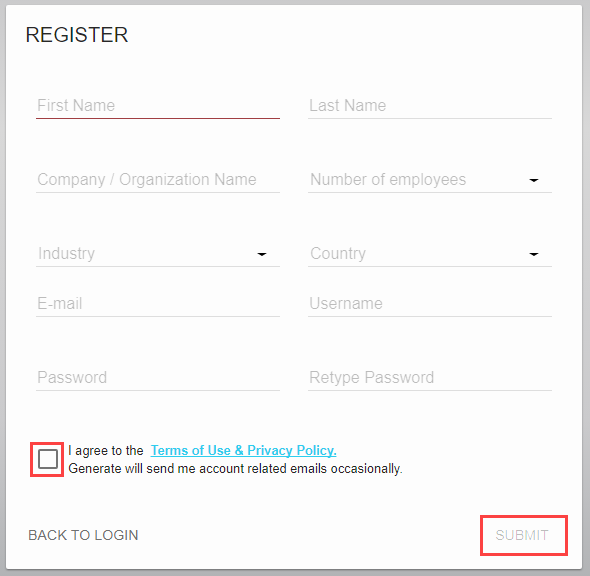

![Vyplňte registrační formulář, potvrďte smluvní podmínky a zvolte Submit](https://www.konstrukter.cz/wp-content/uploads/2017/06/1-Frustrum-on-line-topology-optimization-topologicka-optimalizace-2-590x576.png)

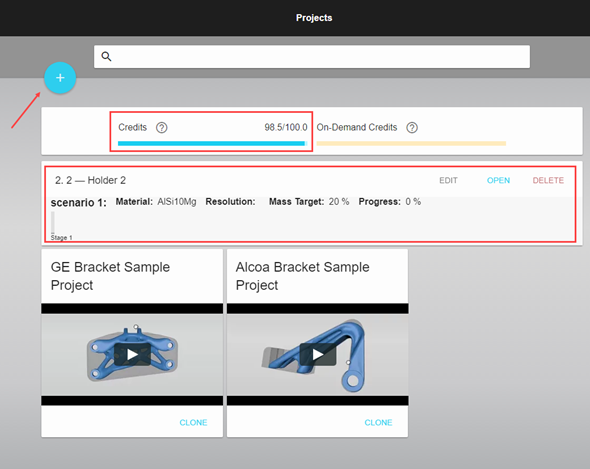

![Jakmile se úspěšně zaregistrujete a přihlásíte, objeví se obrazovka s aktuálním souhrnem projektů a kreditů, které máte k dispozici. Na této stránce se zakládají nové projekty (označeno šipkou)](https://www.konstrukter.cz/wp-content/uploads/2017/06/1-Frustrum-on-line-topology-optimization-topologicka-optimalizace-3-590x469.png)

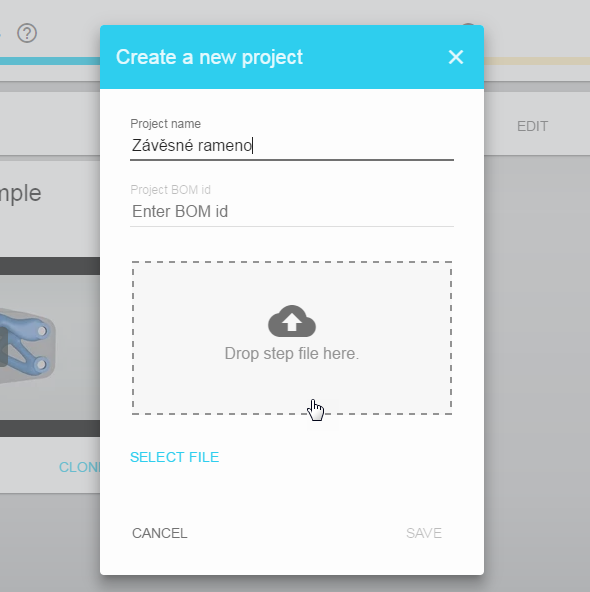

![Pojmenujte projekt a nahrajte soubor ve formátu STEP](https://www.konstrukter.cz/wp-content/uploads/2017/06/1-Frustrum-on-line-topology-optimization-topologicka-optimalizace-5-590x592.png)

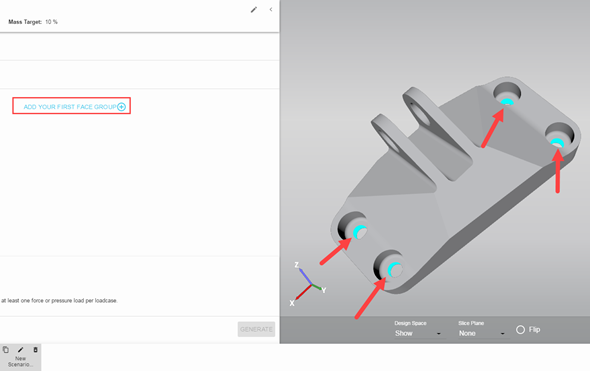

![Součástí můžete v pravé části obrazovky libovolně otáčet. Se stisknutou klávesou Shift označte první skupinu otvorů, které se nesmějí deformovat a stiskněte na tlačítko Add Your First Face Group](https://www.konstrukter.cz/wp-content/uploads/2017/06/1-Frustrum-on-line-topology-optimization-topologicka-optimalizace-4-590x371.png)

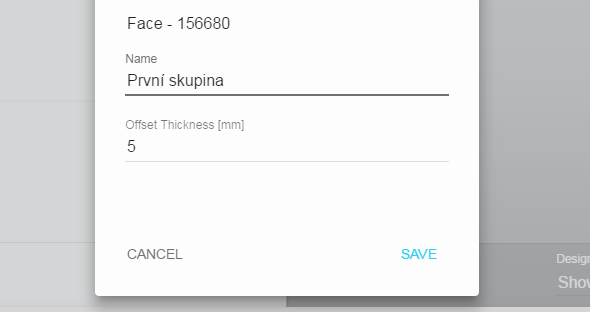

![Pojmenujte skupinu a nastavte velikost odsazení, které jsou pevně definované. Stejně postupujte všude, kde to vyžaduje vaše součást.](https://www.konstrukter.cz/wp-content/uploads/2017/06/1-Frustrum-on-line-topology-optimization-topologicka-optimalizace-6-590x312.png)

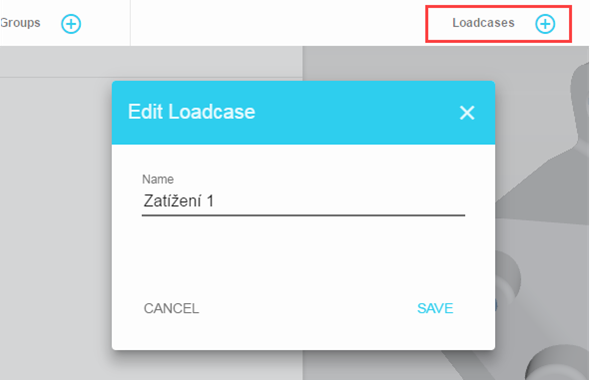

![V další fázi nastavte zatížení (namáhání) otvorů stiskem tlačítka Loadcases](https://www.konstrukter.cz/wp-content/uploads/2017/06/1-Frustrum-on-line-topology-optimization-topologicka-optimalizace-7-590x380.png)

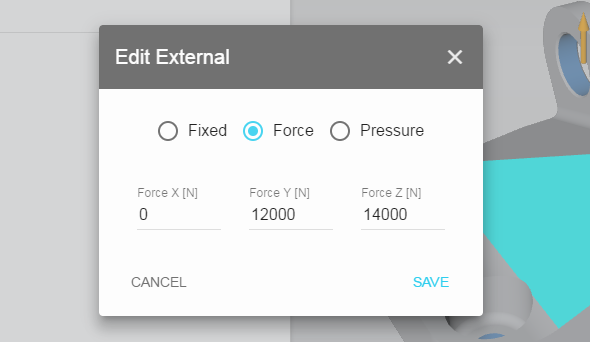

![Zvolte Force pro nastavení orientace a velikosti síly. Stejným způsobem pokračujte u všech otvorů, pokud otvor namáhán nebude zvolte možnost Fixed](https://www.konstrukter.cz/wp-content/uploads/2017/06/1-Frustrum-on-line-topology-optimization-topologicka-optimalizace-8-590x342.png)

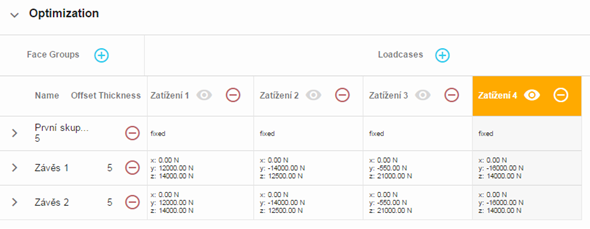

![Nastavení zatížení by mohlo vypadat, jak je uvedeno na obrázku](https://www.konstrukter.cz/wp-content/uploads/2017/06/1-Frustrum-on-line-topology-optimization-topologicka-optimalizace-9-590x229.png)

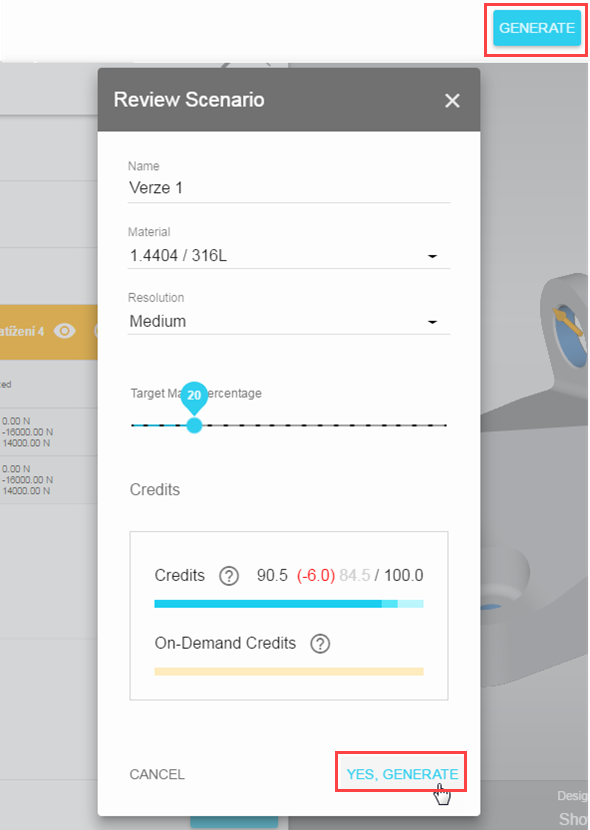

![Jakmile máte vše nastaveno klikněte na tlačítko Generatea zvolte materiál, kvalitu vyhlazení a cílové množství materiálu v procentech (čím větší číslo, tím měně materiálu se odebere, tedy pokud nastavíte 100 % součást se nijak neoptimalizuje), v nabídce dále můžete sledovat kolik kreditů vás bude následující operace stát. Klikněte na Yes, Generate](https://www.konstrukter.cz/wp-content/uploads/2017/06/1-Frustrum-on-line-topology-optimization-topologicka-optimalizace-10-590x830.png)

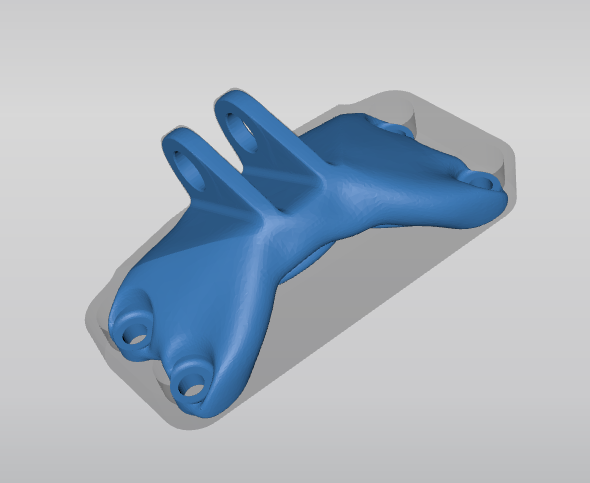

![Po provedení výpočtu se zobrazí vygenerovaný výsledek. Model můžete stáhnout, pokud si koupíte dostatečný počet kreditů a přejdete na verzi Professional](https://www.konstrukter.cz/wp-content/uploads/2017/06/1-Frustrum-on-line-topology-optimization-topologicka-optimalizace-11-590x483.png)

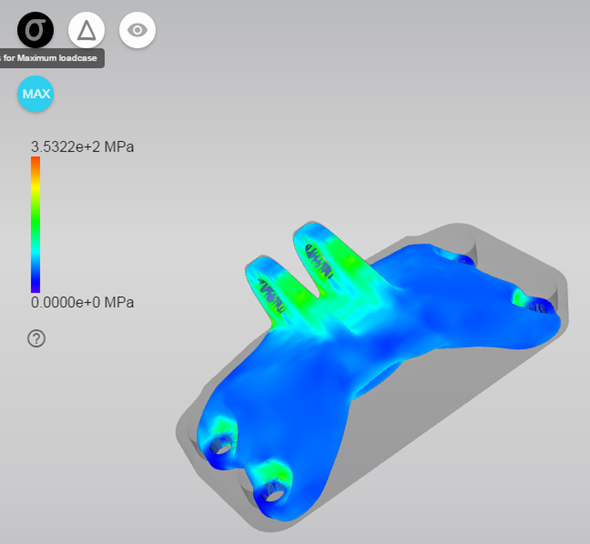

![Řešení Frustum dále nabízí analýzu zatížení, a to i ve verzi Free. Jednotlivé návrhy můžete naklonovat a upravit u nich jiné limitní podmínky či velikost odebraného materiálu](https://www.konstrukter.cz/wp-content/uploads/2017/06/1-Frustrum-on-line-topology-optimization-topologicka-optimalizace-12-590x544.png)
