Výhodou otevřeného řešení stolní CNC frézky Shapeoko 2 je škálovatelnost pracovní plochy, kterou v podstatě ovlivňují délky hliníkových profilů. Standardní pracovní plocha má velikost 500 × 500 mm. Pojďme se podívat, v jakém provedení se desky dodávají a v čem spočívají vylepšené verze.

Tip: Předchozí díly seriálu Stavíme stolní CNC frézku najdete na našem webu.




Pracovní desky se dodávají ve třech provedeních:

  • standardní provedení ze dvou desek o rozměrech 500 × 250 × 13 mm,
  • vylepšená verze desky s dírami o rozměrech 500 × 500 × 13 mm,
  • vylepšená verze desky s dírami o rozměrech 1000 × 1000 × 19 mm.

Standardní provedení

Součástí základního provedení CNC frézky Shapeoko 2 jsou dvě dřevovláknité MDF desky s rozměry 500 × 250 × 13 mm. Dřevovláknitý materiál je dodávaný z důvodu možného vzniku kolize s nástrojem. V takovém případě zajede nástroj do měkkého materiálu a nehrozí jeho poškození.

Deska je pevně přimontována k hliníkovým profilům, které tvoří podstavce frézky. Na desku se následně upínají tuhé a poté pohyblivé části frézky.

Deska slouží k upínaní polotovarů prostřednictvím upínek. Pro snadné upnutí doporučujeme vyvrtat několik otvorů a umístit do nich závitové vložky. Nejste-li však zastánci vylepšování vlastními silami, doporučujeme volit pokročilou variantu (za příplatek), kde jsou již závitové vložky součástí balení.

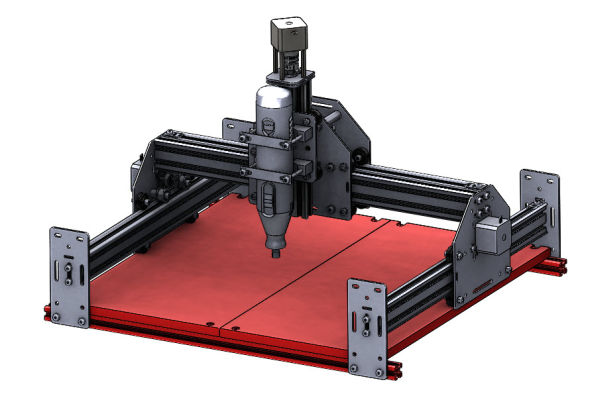

Standardní provedení pracovní plochy tvoří dvě MDF desky
Standardní provedení pracovní plochy tvoří dvě MDF desky (zvýrazněny červeně)

Deska se závitovými vložkami

Zvolíte-li vylepšenou verzi CNC frézky Shapeoko 2, usnadníte si práci s upínáním otvorů. MDF deska je dodávána ve dvou velikostech: 500 × 500 × 13 nebo 1000 × 1000 × 19 mm. Obě varianty obsahují předvrtané a šachovnicově uspořádané otvory, do kterých se našroubují vložky s vnitřním závitem. Za tyto vložky lze snadno uchytit upínky.

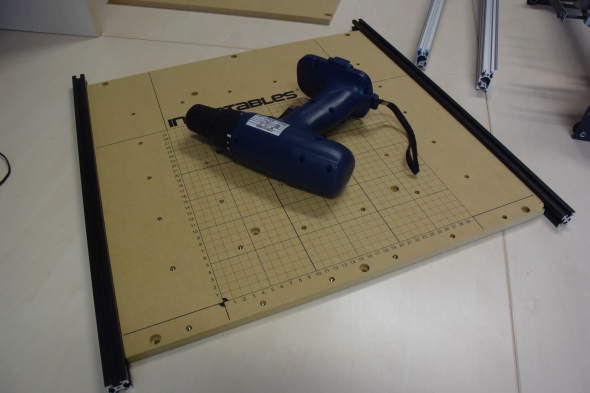

Vylepšené provedení pracovní plochy obsahuje šachovnicově rozmístěné otvory se závitovými vložkami
Vylepšené provedení pracovní plochy obsahuje šachovnicově rozmístěné otvory se závitovými vložkami

Nejsnazší způsob uchycení polotvaru je však do malého svěráku, který je za závitové vložky upnutý k MDF desce.

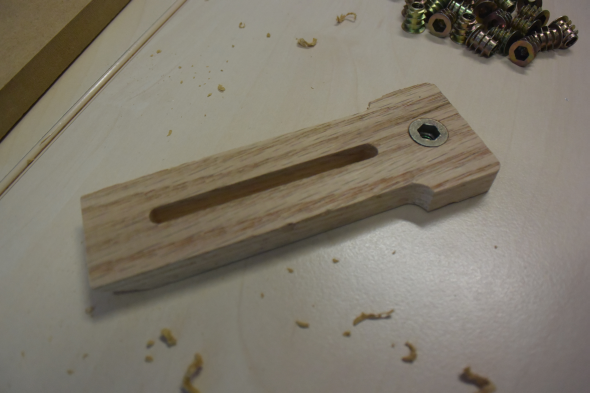

Závitové vložky jsou vhodné pro upínky nebo připevnění malého svěráku
Závitové vložky v MDF desce jsou vhodné pro upínky nebo připevnění malého svěráku

Foto: autor

Vizualizace: SolidWorks
