Stavíme stolní CNC frézku #2: Kladky a kolečka

Lineární vedení vozíku po kolejnicích zajišťují kolečka. Pohyb řemene a přenos krouticího momentu pro změnu probíhá přes kladky. Podívejme se, jak na montáž obou součástí.

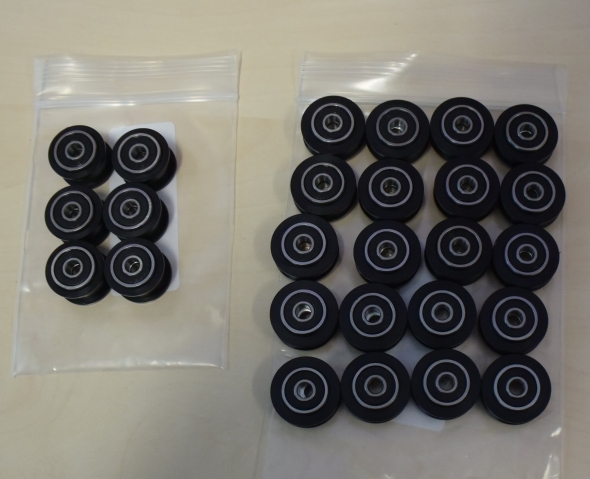

Lineární vedení os otevřeného řešení Shapeoko 2 se skládá z kolejnic, koleček, kladek a ložisek. Kolečka (20 kusů) umožňují pojezd po kolejnici a kladky (6 kusů) slouží k vedení řemene. Obě tyto součásti jsou z tvrzeného plastu. Materiál do jisté míry omezuje tuhost frézky a v případě obrábění kovových neželezných materiálů je dobré brát na konstrukční provedení koleček a kladek zřetel – musí být nastavena malá posuvová rychlost a hloubka záběru. Pro montáž koleček a hladkých kladek jsou zapotřebí kolečka, hladké kladky, ložiska a podložky.

2.1 Postup montáže kolečka

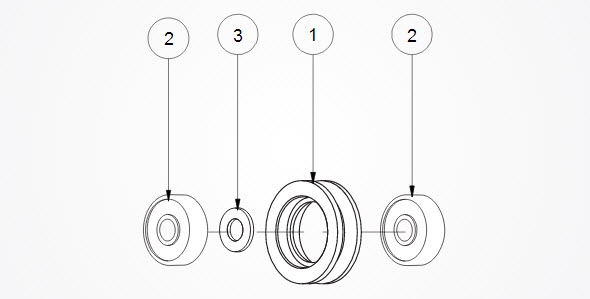

Ložisko (2) se vtlačí do kolečka (1) až po zarážku a na vnitřní stranu ložiska se položí podložka (3). Z opačné strany kolečka (1) se vtlačí druhé ložisko (2).

2.2 Postup montáže kladky

Ložisko (1) se vtlačí do kladky (4) a položí se na něj podložka (2). Do kladky se vtlačí druhé ložisko tak, aby se opřelo o podložku.

V příštím díle vám ukážeme, z čeho se skládá a jak se montuje vozík lineárního vedení.

[1] V-wheels and Smooth Idlers.
