Společnost Iscar vyvinula systém, který zvyšuje otáčky vřetena tlakem procesní kapaliny stroje. Základním požadavkem pro pohon vřetena HSM Jet zrychlovací hlavy je minimální tlak kapaliny 20 barů – bez potřeby další energie.

Systém využívá tlak chladicího okruhu stroje. Zrychlovací hlava je poháněna tlakem procesní kapaliny a dostupná v několika typech upnutí. Typ s modulární upínací stopkou ER32 s vlastní upínací maticí je vhodný pro montáž do všech standardních upínačů ER32. Volba s integrálním upínacím adaptérem HSK A63, C5 a C6, BT20 a BT 40, CAT 40 a DIN69871 40 HSM Jet je kompatibilní se standardem ER11 pro upínání nástrojů.

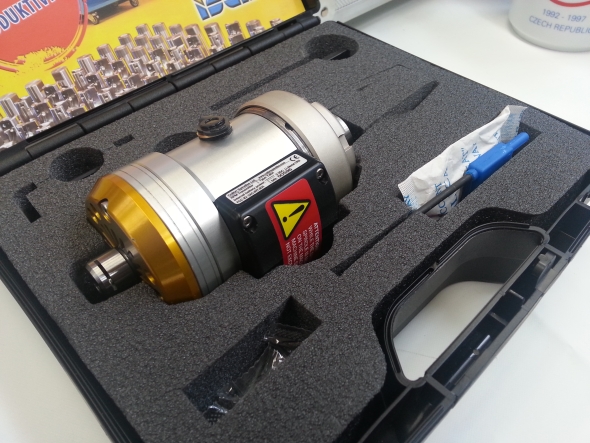

Zrychlovací hlava SpinJet navýší otáčky vřetena stroje. Foto: Marek Pagáč
Zrychlovací hlava SpinJet navýší otáčky vřetena stroje. Foto: Iscar

Systém umožňuje kontrolovat řezné podmínky podle skutečných otáček nástroje v řezu pomocí bezdrátového spojení. Otáčky vřetena lze zvýšit na 20, 30 nebo 40 tisíc otáček za minutu. Se zrychlovací hlavou SpinJet lze frézovat ocel s nástrojem do průměru 3 mm. V případě obrábění hliníku je maximální přípustný průměr nástroje 6 mm.

Přenos otáček na obrazovku probíhá bezdrátově. Foto: Marek Pagáč
Přenos otáček na obrazovku probíhá bezdrátově. Foto: Marek Pagáč
